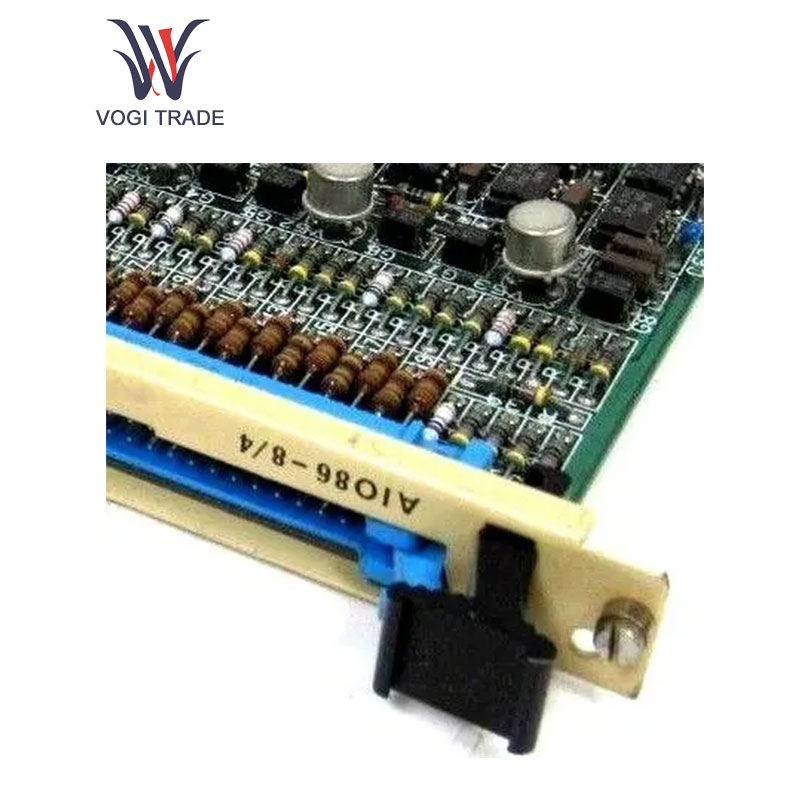

ABB AI086-8/4

Detaylar

ABB AI086 - 8/4 Teknik Dokümantasyon

Modül ABB AI086 - 8/4, endüstriyel otomasyon kontrol sistemlerinde kullanılan analog giriş modülüdür. Endüstriyel ortamlarda veri toplama ve dönüştürmede önemli bir rol oynar ve çeşitli analog sinyal formlarını doğru bir şekilde dijital sinyallere dönüştürebilir, böylece kontrol sistemi bunları işleyebilir ve analiz edebilir.

Giriş Kanalları

ABB AI086 - 8/4'ün sekiz kanalı aynı anda voltaj ve akım gibi birden fazla kaynaktan bilgi alabilir ve sinyal parazitini ve karışmayı etkili bir şekilde önleyebilen iyi elektriksel izolasyon özelliklerine sahiptir.

Sinyal Tipi ve Aralığı

ABB AI086 - 8/4, pek çok yaygın analog sinyal türünden birini, yani 0-10V gerilim sinyallerini ve 4-20mA akımı destekler. Gerilim giriş aralığı doğruluğu %±[X] ve akım giriş aralığı doğruluğu %±[Y]'dir. Bu, elde edilen giriş sinyalinin doğruluğunu ve güvenilirliğini sağlar.

Edinme Özellikleri

ABB AI086 - 8/4 mümkün olan en iyi çözünürlüğe sahiptir; örneğin voltajı [belirli gerilim çözünürlük değeri] ve akımı [belirli akım çözünürlük değeri] olarak derecelendirilmiştir. Küçük analog değişiklikleri doğru bir şekilde ayırt edebilir ve kontrol sistemi için hassas veri desteği sağlayabilir. Örnekleme hızı: Örnekleme hızı, ister hızlı değişen dinamik bir süreç, ister nispeten istikrarlı bir statik süreç olsun, çeşitli endüstriyel süreçlere uyum sağlamak için uygulama gereksinimlerine göre [belirli örnekleme hızı değeri] kat/saniyeye kadar esnek bir şekilde ayarlanabilir.

Fonksiyonel açıklama

Giriş analog sinyali, sinyal kalitesini iyileştirmek, ölçüm sonuçlarına gürültü girişimini azaltmak ve toplanan verileri daha kararlı ve doğru hale getirmek için yerleşik sinyal koşullandırma devresi aracılığıyla filtrelenir ve güçlendirilir. Teşhis fonksiyonu: Kendi kendine teşhis fonksiyonu, modülün çalışma durumunu gerçek zamanlı olarak izleyebilir, kanal bağlantı durumu ve sinyal aşırı limiti gibi bilgiler sağlayabilir ve teşhis bilgilerini ilgili gösterge ışığı veya iletişim arayüzü aracılığıyla derhal kontrol sistemine geri bildirebilir. bakım personelinin yerini tespit etmesi ve sorun gidermesi için uygundur.

İletişim arayüzü

ABB AI086-8/4 üst kontrol sistemi ve her bağımsız modül, verileri standart bir iletişim arayüzü (Profibus-DP vb. gibi) üzerinden iletir ve protokol iletişim standardına uygundur. Hızlı, istikrarlı ve güvenilir veri iletimi sağlar ve tüm otomasyon sistemine sorunsuz bir şekilde entegre edilebilir.

Bağlantı ve kablolama

Standart ray kurulumu, kontrol kabinindeki kurulum ve demontaj işlemlerini hızlandırarak kurulum süresinden ve yerden tasarruf sağlar. Kullanıcıların çeşitli analog kaynakları doğru şekilde bağlamasını kolaylaştırmak için net terminal tanımlaması sağlayın. Son olarak veri toplama sürecinde kablo çapı ve ekranlama gibi kaliteli iletim gereksinimleri için yol göstericidir.

Yapılandırma ve programlama

Kullanım sırasında operatör, her modülün sinyal tipi seçimi, örnekleme hızı ayarı vb. gibi parametrelerini ayarlamak için uygulama senaryosuna göre herhangi bir zamanda ana bilgisayar aracılığıyla destekleyici programlama yazılımını veya yapılandırma aracını kullanmalıdır.

Uygulama alanı

ABB AI086-8/4 analog giriş modülü, enerji, kimya ve imalat gibi çeşitli endüstrilerdeki otomasyon kontrol sistemlerinde yaygın olarak kullanılmaktadır. Çeşitli sensörler (sıcaklık sensörleri, basınç sensörleri, akış sensörleri vb.) tarafından çıkan analog sinyalleri toplayabilir ve endüstriyel üretim süreçlerinin izlenmesi, düzenlenmesi ve optimizasyonu için önemli bir veri tabanı sağlayabilir.
