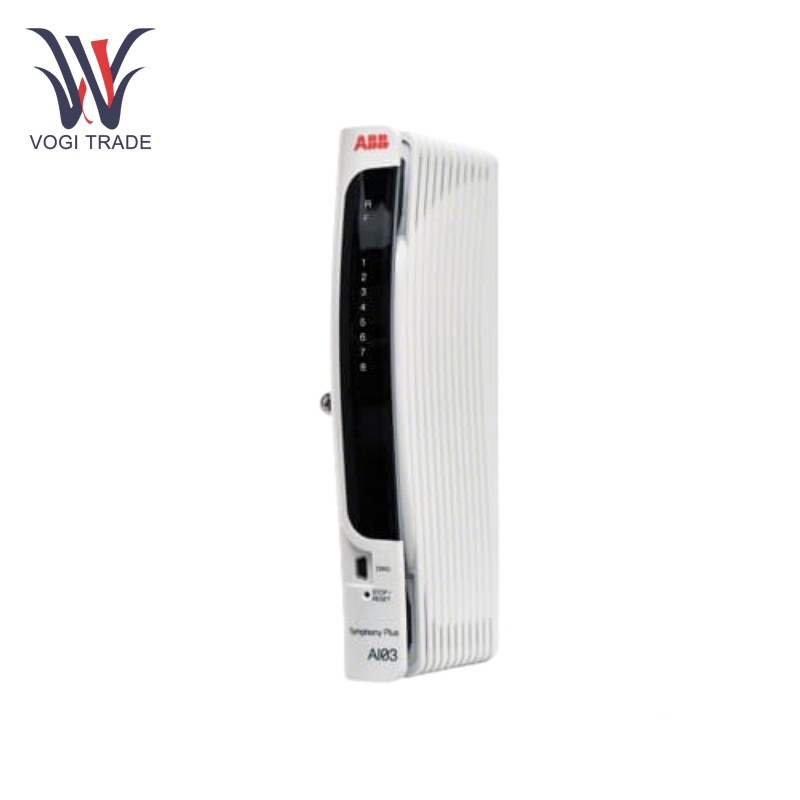

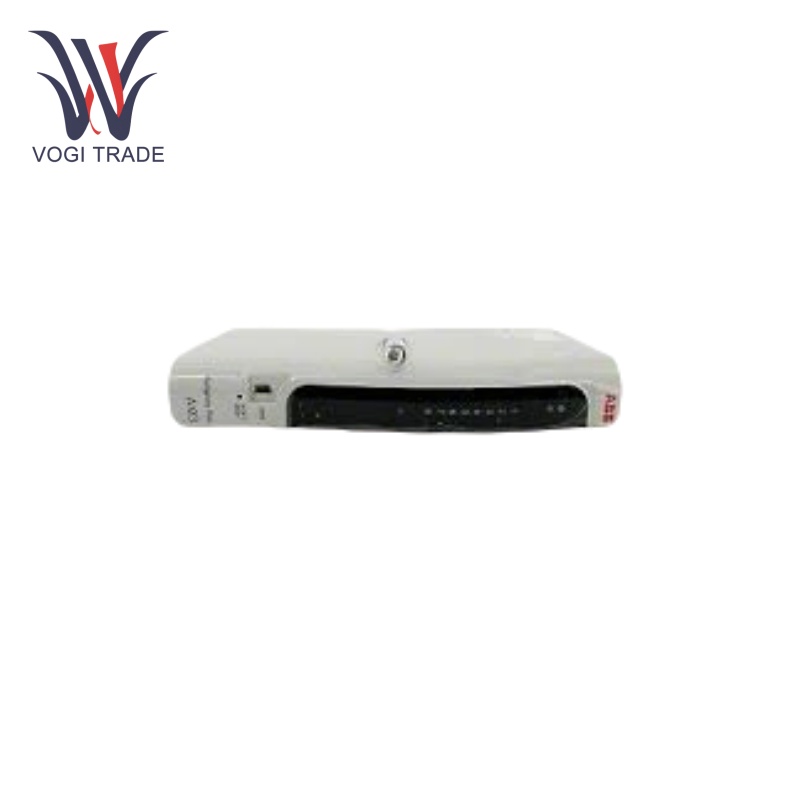

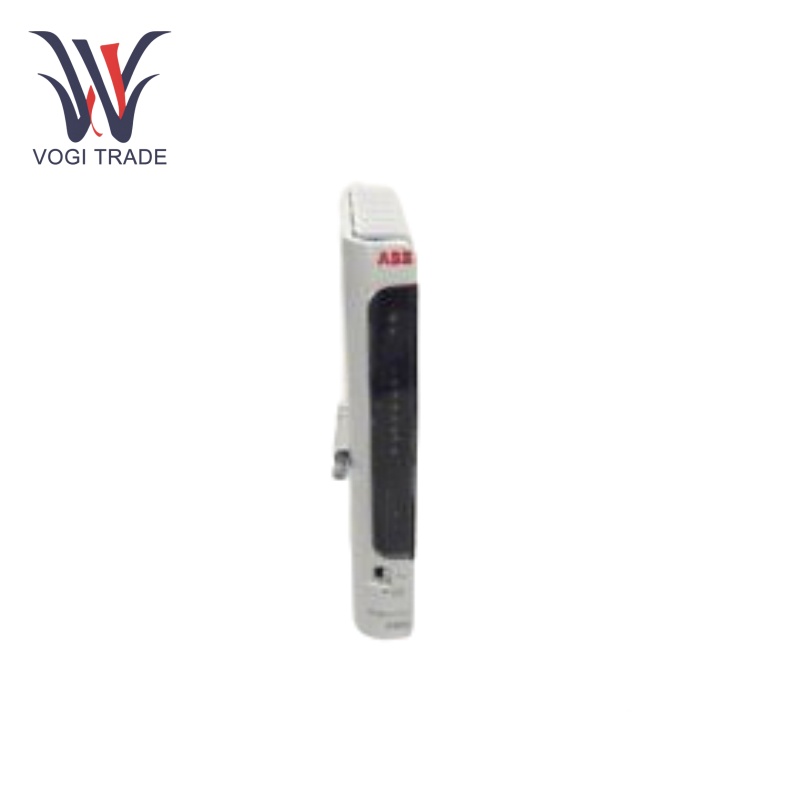

ABB AI03

Çalışma parametreleri

Güç gereksinimiS:24 VDC ±%10.

A/D Dönüşümü ve Çözünürlüğü: Her kanalın polarite ile 16 bit a/d çözünürlüğü vardır.

Kesinlik: Modülün doğruluğu ±%0.1'dir.

Sinyal aralıkları ve türleri: Her kanal 2/3/4 - tel RTD kablolarını destekler ve desteklenen RTD tiplerinden herhangi biri için bağımsız olarak yapılandırılabilir.

Giriş Kanalları: sekiz giriş kanalı

Sinyal işleme: Her kanal 16 bit analog-dijital dönüştürücü ile donatılmıştır.

Giriş Sinyal Türleri: 4-20 Ma, 0-20 Ma, 0-10 V ve termokupl sinyalleri.

Çözünürlük: AI03, tipik olarak 12 veya 16 bit, yüksek çözünürlük sunar.

Çalışma sıcaklığı: -25 ° C ila +60 ° C

Ürün Özellikleri

Giriş sinyali işleme: ABB AI03 analog giriş modülü, 8 grup izole edilmiş, RTD sıcaklık giriş alanı sinyallerini işlemek için tasarlanmıştır. ABB AI03, sıcaklık ölçüm uygulamalarında esneklik sağlayarak farklı RTD sensör tiplerini işleyebilir.

Otomatik kalibrasyon:Manuel olarak kalibre etmek yerine, modül otomatik olarak kalibre edilir. Bu, zaman içinde zaman kazandıran ve tutarlı, doğru ölçümler sağlar.

Sıcaklık ölçümü: ABB AI03 modülünün temel amacı, RTD sensörlerinden sıcaklık ölçümü elde etmektir, bu da kontrol sistemi tarafından işlenebilmeleri için bu analog sinyalleri dijital forma dönüştürdüğü anlamına gelir.

Sinyal izolation: İzleme sinyal kanalı izolasyonu, kontrol sisteminin elektrik parazitinden etkilenmesini önleyen grup izolasyonudur, ancak aynı zamanda doğru sinyal iletimini sağlar.

Esnek yapılandırma: ABB AI03, çok çeşitli uygulamalara ve sensör türlerine uyum sağlayarak RTD tipleri ve kablo konfigürasyonlarının bir seçimini destekleyecek şekilde yapılandırılabilir.

Kurulum

Montaj seçenekleri: ABB AI03 modülü, yatay bir satırda veya dikey bir sütuna monte edilebilir. Form faktörü standarttır, bu da mevcut kontrol sistemi kurulumlarına kolay entegrasyon sağlar.

Kablo bağlantısı: 600 metre maksimum alan kablo uzunluğu. 2/3/4 - tel RTD sensörlerini bağlantıya seçerseniz, lütfen her kanal kablolaması için bir kanal modülü için uygun olmalıdır. Bir güç kaynağı da belirtilen voltaja göre uygun şekilde bağlanmalıdır.

Uygulama aralığı

İşlem kontrolü: Kimyasal işleme, yiyecek ve içecek üretimi ve farmasötik üretim, sıcaklıkları optimum seviyelerde tutmalıdır.

Enerji yönetimi: Sıcaklıkları izleyerek güç üretimi ve dağıtım sistemlerinin verimli çalışmasının sağlanması.

HVAC Sistemleri: Binaları yönetmek için ısıtma, havalandırma ve klima sistemlerindeki sıcaklıkların kontrolü.

Yiyecek ve içecek sektörü: Gıda işleme ve içecek üretiminde ürün kalitesi ve güvenlik için doğru sıcaklık ölçümü çok önemlidir.

Sorun giderme

Tanı mesajları: Hata LED'lerini etkinleştirmek veya PLC'yi durdurma gibi sistem davranışını tanımlamak için hataların ciddiyetini içeren tanı mesajlarının izlenmesi.

LED göstergeleri: Sorunların hızlı tanımlanmasını ve yerelleştirilmesini sağlamak için her kanaldaki giriş durumu LED'lerini kullanma.

Hata Günlükleri:Arızaları bulmak ve analiz etmek için sistem hata günlüklerini ve teşhis geçmişini kontrol edin.

Modül Değiştirme: Bir modülün hatalı olduğundan şüpheleniliyorsa, sistem işlemlerini bozmadan değiştirme özelliğinden yararlanır.
