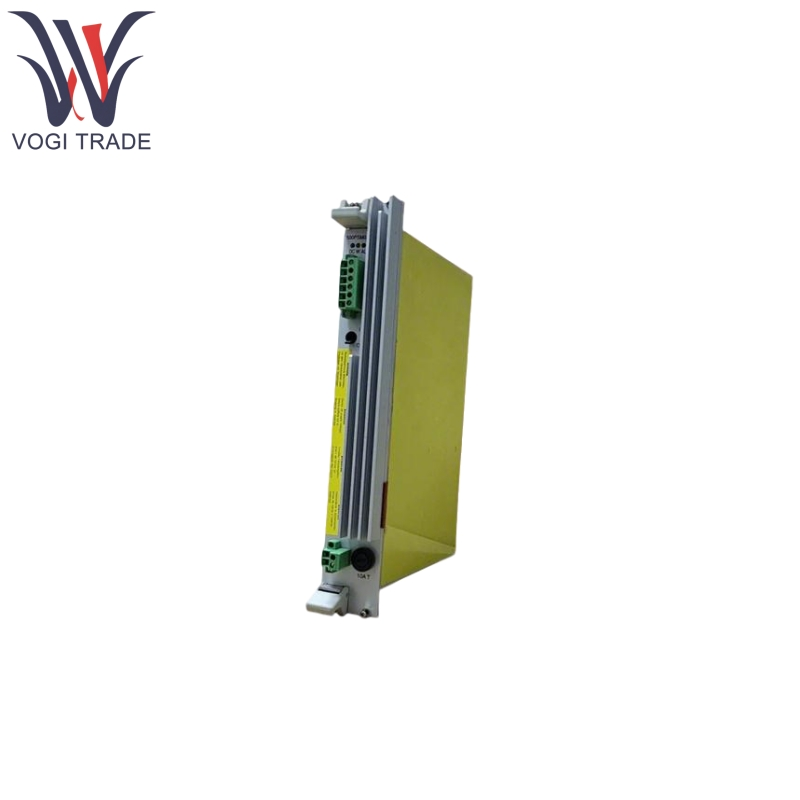

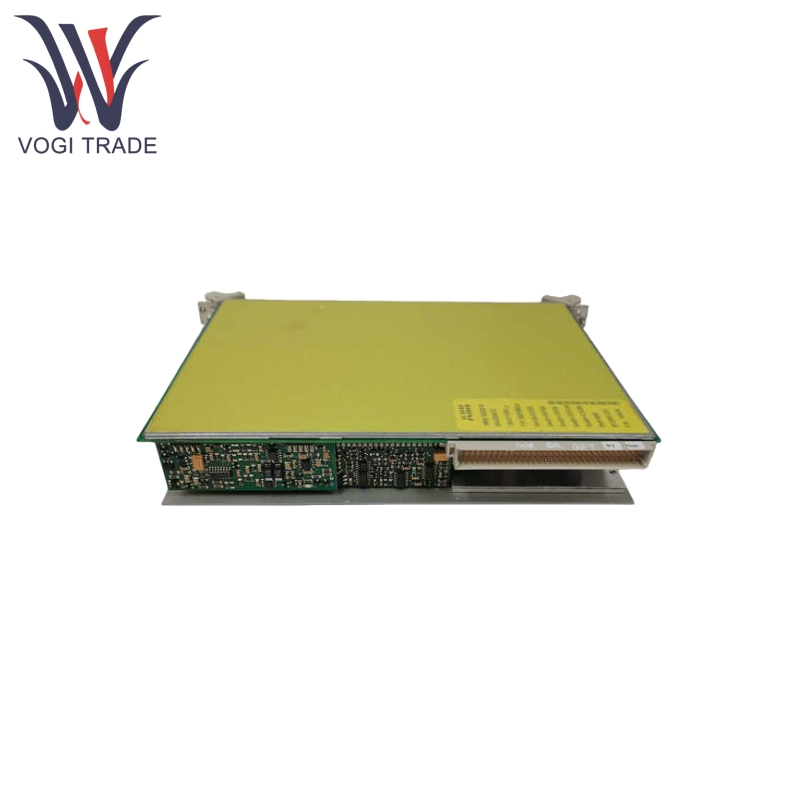

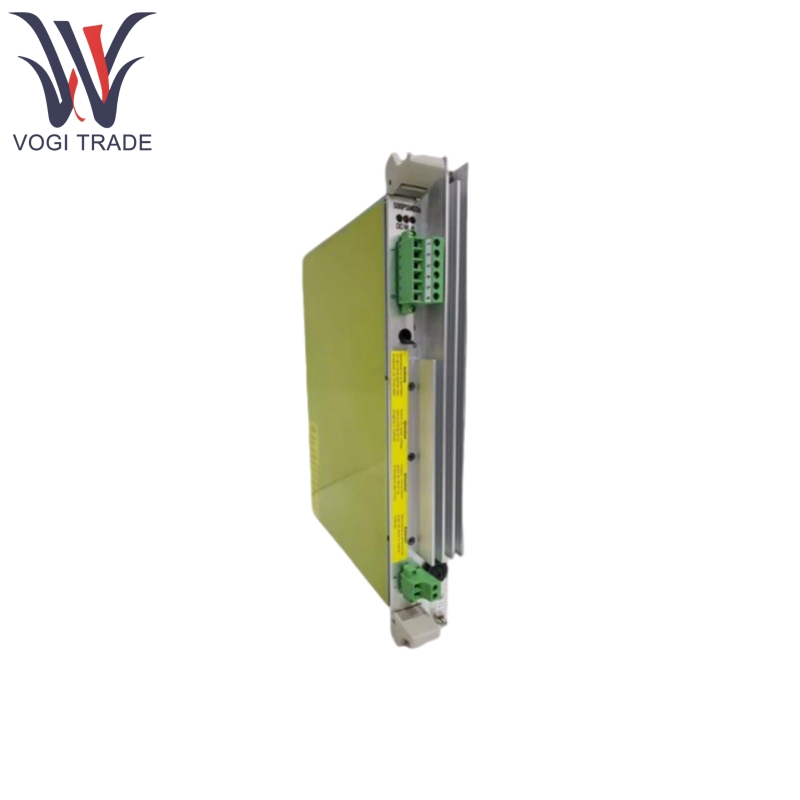

Marka: ABBAçıklama: Güç kaynağı modülüDurum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 4Ödeme Süresi: T/TNakliye Limanı: ShenzhenABB 500PSM03A 1MRB150038R1, uzay kısıtlı kontrol dolaplarında veya ekipman içinde kullanılmak üzere tasarlanmıştır. Temel işlevi, geniş menzilli AC gücünü sabit bir 24VDC çıkışına dönüştürmektir ve PLC'ler, HMI'ler ve sensörler gibi endüstriyel ekipmanlara güvenilir güç desteği sağlar. Entegre çoklu koruma mekanizmalarına sahip, sert endüstriyel ortamlarda sürekli çalışma sağlar.
| Üretmek |
Abb |
| Model numarası |
500psm03a |
| Sipariş numarası |
1MRB150038R1 |
| Katalog |
- |
| Menşei ülke |
İsviçre |
| HS kodu |
8473309000 |
| Boyut |
16*12*6cm |
| Ağırlık |
0.6kg |
Ürün özellikleri
ABB 500PSM03A 1MRB150038R1 Destekler 88-264VAC girişini (Global ana akım ızgara standartlarını kapsayan), endüstriyel ortamın büyük voltaj genlik farkı için uygundur.
ABB 500PSM03A 1MRB150038R1, tam yükte% 92'ye kadar verimlilik sunarak enerji kaybını ve ısı üretimini azaltarak uzun süreli çalışma için uygun hale getirir.
ABB 500PSM03A 1MRB150038R1, ekipman hasarını önlemek için çıktıyı otomatik olarak kesen aşırı yük/kısa devre korumasını özellikler.
ABB 500PSM03A 1MRB150038R1, anormal giriş voltaj koşulları sırasında aktive edilen aşırı gerilim/düşük voltaj korumasını içerir.
ABB 500PSM03A 1MRB150038R1, güçlendirme sırasında, modül ömrünü uzatarak aktif akım etkilerini azaltmak için aktif dalgalanma akımı sınırlaması kullanır.
Ürün işlevleri
Düzeltme ve filtreleme:
ABB 500PSM03A giriş AC gücü, bir köprü doğrultucu ile yüksek voltajlı DC'ye dönüştürülür, daha sonra elektrolitik kapasitörler tarafından düzeltilir.
Yüksek frekanslı anahtarlama:
ABB 500PSM03A Dahili Kontrolör, DC voltajını yüksek frekanslı darbelere bölmek için MOSFET anahtarlama transistörlerini tahrik eder, bir transformatör yoluyla elektrik izolasyonu ve voltaj dönüşümü elde eder.
İkincil düzeltme ve voltaj düzenlemesi:
ABB 500PSM03A Transformatörün ikincil çıkışından yüksek frekanslı darbeler, hızlı diyotlar tarafından düzeltilir ve kararlı bir 24VDC çıkışı üretmek için bir LC filtresinden işlenir.
Geri Bildirim Kontrolü:
ABB 500PSM03A çıkış voltajı, bir optokuplör aracılığıyla denetleyiciye geri beslenir ve çıkış doğruluğunu sağlamak için anahtarlama transistörünün görev döngüsünü dinamik olarak ayarlar.
Ürün parametresi
Aşağıdaki ayrıntı ABB 500PSM03A 1MRB150038R1 Güç Kaynağı Modülü içindir.
| Parametre |
Değer / aralık |
| Giriş voltajı |
88-264Vac (47-63Hz) |
| Giriş Akımı |
Maksimum 2.3A (tam yükte) |
| Çıkış voltajı |
24VDC ±% 1 (ayarlanabilir aralık ±% 5) |
| Çıktı Akımı |
Maksimum 4.2A |
| Güç |
100W |
| Yeterlik |
% 92'ye kadar |
| Dalgalanma ve gürültü |
≤% 1 çıkış voltajı (tipik) |
| Koruma sınıfı |
IP20 (toz geçirmez, iç mekan kurulumu için uygun) |
| Dielektrik mukavemet |
Giriş - Çıkış: 3KVAC (1 dakika) |
| MTBF (başarısızlıklar arasındaki ortalama süre) |
＞ 500.000 saat (25 ° C ortamda) |
