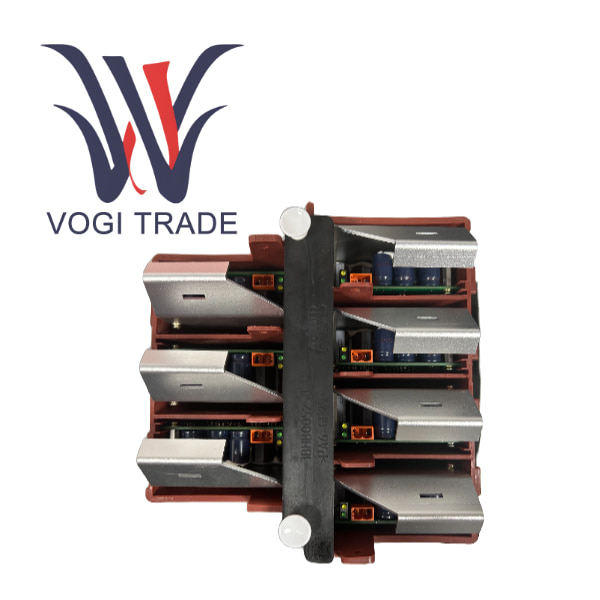

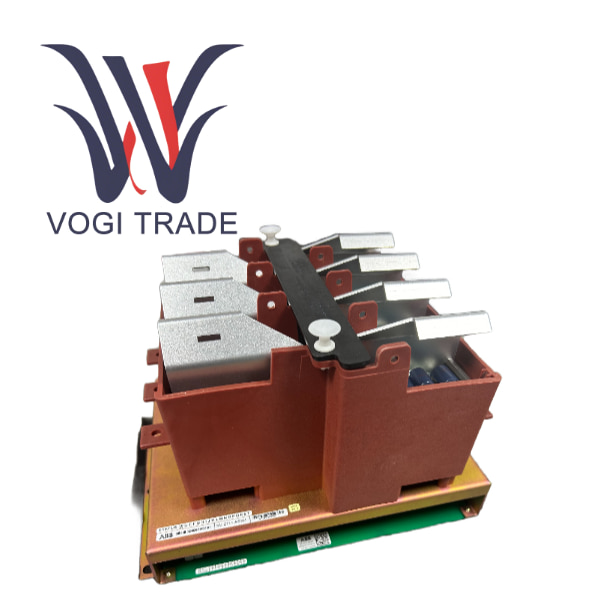

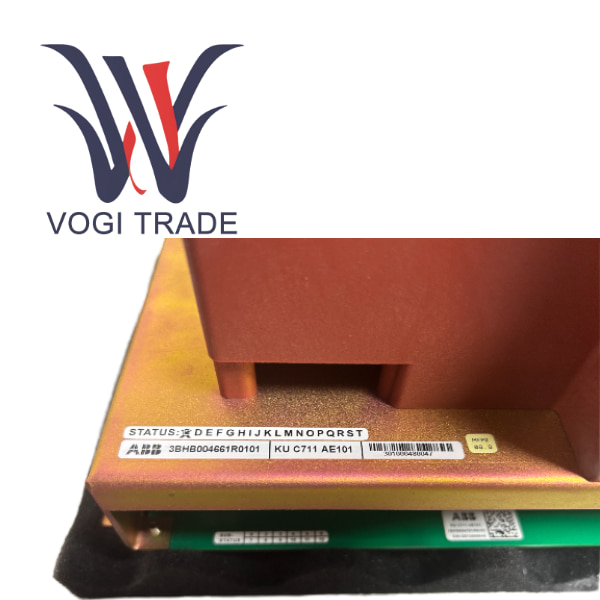

ABB 3BHB004661R0101

Ürüne Genel Bakış

ABB KUC711AE101, ABB tarafından Endüstriyel sürücü ve otomasyon ürün gruplarının Güç Yönetimi ve Kontrol serisi için tasarlanıp üretilen özel ve yüksek performanslı bir dahili güç modülüdür.3BHB004661R0101saha dağıtımı için doğrudan kullanılabilecek bağımsız bir güç kaynağı cihazı değildir, ancak temel işlevsel bir alt sistem olarak ABB'nin daha karmaşık güç elektroniği ekipmanlarına derinlemesine entegre edilmiştir. Temel misyon, güç yarı iletken cihazlarının geçit sürücü devreleri için oldukça kararlı, izole ve saf DC güç kaynağı sağlamaktır. Güç elektroniği sistemlerinde geçit sürücü sinyalinin kalitesi, ana güç anahtarlama cihazlarının anahtarlama/kapanma hızını, kaybını ve güvenilirliğini doğrudan belirler. KUC711AE101 ise bu kritik bağlantının istikrarlı çalışmasını sağlayan enerji çekirdeğidir.

Ürün Fonksiyon Özellikleri

Özel bir kapı ünitesi güç kaynağı olarak temel işlevler ve özellikler, kapı sürücülerine temiz güç sağlamak amacıyla güç elektroniği sistemlerindeki temel güç kaynağı rolünden türetilmiştir.

Güç yarı iletkenlerinin kapısı, anahtarlama durumlarını kontrol etmek için hassas, hızlı ve izole edilmiş voltaj darbelerine ihtiyaç duyar.KUC711AE101sistem veriyolundan veya yardımcı güç kaynağından gelen elektrik enerjisini, yalnızca kapı sürücüsü tarafından kullanılmak üzere, düşük gürültülü, yüksek stabiliteye sahip bir DC voltajına dönüştürmekten sorumludur.

Elektrik İzolasyonu ve Güvenlik Güvencesi

Düşük voltajlı kontrol devresini ve operatörlerin güvenliğini korumak için kapı tahrik devresi, yüksek voltajlı ana güç devresinden elektriksel olarak izole edilmelidir. Bu güç modülü, bu önemli izolasyon bariyerini sağlayan yüksek voltajlı bir izolasyon transformatörü veya DC/DC dönüştürücü içerir.

Yüksek Güvenilirlik ve Sağlamlık

ABB'nin endüstriyel sınıf bir ürünü olan bu güç modülü, zorlu elektromanyetik ortamlar için tasarlanmıştır. KUC711AE101, ana güç devresi değiştiğinde oluşan yüksek dv/dt ve di/dt parazitine direnebilmeli ve kendi çıkışının stabilitesini sağlayarak yanlış tetiklemeyi veya güç kesintilerinden kaynaklanan sürücü arızasını önleyebilmelidir.

Kompakt ve Entegre Tasarım

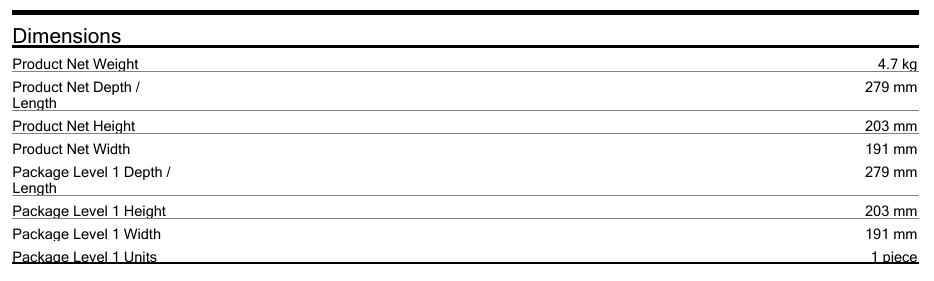

4,7 kg ağırlığa rağmen boyutu nispeten kompakt olup, alanı kısıtlı bir frekans dönüştürücünün güç ünitesine entegrasyonu kolaylaştırır. Bu entegre tasarım, harici kablolamayı azaltır ve sistemin genel güvenilirliğini ve güç yoğunluğunu artırır.

Basitleştirilmiş Sistem Bakımı

Geçit güç kaynağı fonksiyonunun özel bir modüle entegre edilmesiyle, PMAC paketinde geçit sürücüsüyle ilgili bir arıza meydana geldiğinde, karmaşık güç devresini onarmaya gerek kalmadan güç ünitesinin tamamı hızlı ve doğru bir şekilde değiştirilebilir, bu da arıza süresini önemli ölçüde azaltır.

Uygulanabilir Senaryo Hikayesi

Etilen Fabrikasındaki Anahtar Kırıcı Gaz Kompresörünün Kazayla Kapatılması

Büyük bir kimya tesisinin etilen parçalama ünitesinde, ABB orta gerilim invertörü tarafından çalıştırılan anahtar parçalama gazı kompresörü aniden devreye girdi ve durdu. Üretim hattının tamamı kesintiye uğramak zorunda kaldı ve bu da saatte birkaç milyon dolara varan kayıplara yol açtı. Sahadaki mühendisler, arıza kaydının geçit sürücüsü güç kaynağı arızasına işaret ettiğini belirlemek için teşhis yazılımını kullandı.

Yapılan ön incelemenin ardından invertörün güç ünitesi içindeki kapı ünitesi güç kaynağında bir sorun olduğundan şüphelenildi. Bu güç kaynağı yüzlerce paralel IGBT modülüne enerji sağlamaktan sorumluydu. Fabrika sahile yakın bir yerde bulunduğundan, hava yüksek düzeyde tuz içerdiğinden ve ekipman uzun yıllardır sürekli çalıştığından, güç kaynağının içindeki elektrolitik kapasitörler eskimiş olabilir, bu da çıkış voltajı dalgalanmasında bir artışa neden olabilir, bu da IGBT'yi yüksek yük koşulları altında stabil bir şekilde çalıştıramaz ve dolayısıyla korumayı tetikler.

Bakım ekibi, yedek parça deposundan orijinal ABB KUC711AE101 3BHB004661R0101 fabrikaya özel kapı güç kaynağı modülünü derhal etkinleştirdi. Birkaç saat süren acil durum değiştirme ve testlerden sonra kompresör başarıyla yeniden başlatıldı ve üretim hattı normale döndü. Bu olay, sürekli proses endüstrilerinde temel ekipmanların kesintisiz çalışmasını sağlamada orijinal fabrikaya özel güç kaynağı modülünün kritik rolünü vurgulamaktadır.
