Marka: ABB
Açıklama:G/Ç KONTROL KARTI IOEC
Durum:Yeni
Sertifika:COO TEST RAPORU GARANTİ MEKTUBU
Garanti: 1 yıl
Envanter Adeti:6
Ödeme süresi:T/T
Nakliye Limanı: Xiamen

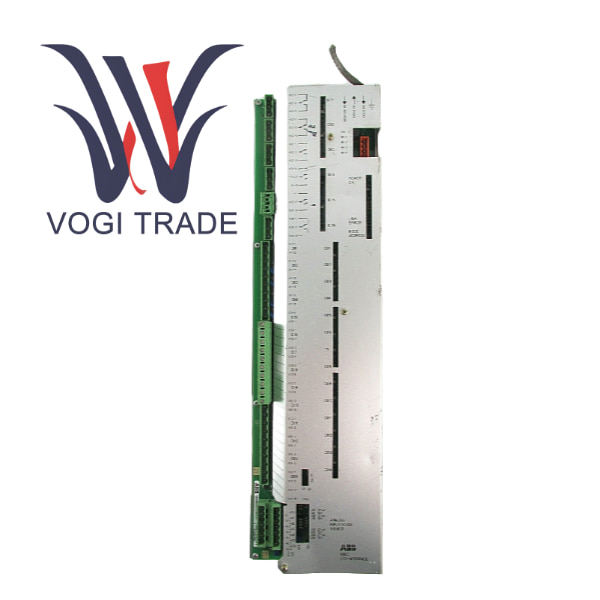

ABB 3BHB003041R0001 UFC719AE, ABB tarafından endüstriyel otomasyon ve sürücü sistemleri için tasarlanıp üretilen özel bir I/O kontrol kartıdır. Sağlanan veri tablosuna göre, bu kart kartı doğrudan sahada kullanılabilecek bağımsız bir modüler I/O cihazı değildir, ancak temel işlevsel bileşen olarak daha karmaşık bir Kit'e entegre edilmiştir.
|
imalat |
ABB |
|
Model Numarası: |
UFC719AE |
|
Sipariş Numarası |
3BHB003041R0001 |
|
Katalog |
VFD Yedek Parçaları |
|
Menşei ülke |
İsveç |
|
HS KODU: |
8517795000 |
|
Boyut |
45.7*5.1*16 CM |
|
Ambalaj Boyutu |
47*7.5*18 CM |
|
Ağırlık |
1,3 kg |
Uygulanabilir Endüstri Kapsamı
Bu G/Ç kontrol kartı ABB PMAC serisi kitinin bir parçası olduğundan, 3BHB003041R0001 için geçerli endüstriler tamamen PMAC sisteminin uygulama alanına bağlıdır. ABB'nin sürücü ve otomasyon ürünleri yaygın olarak kullanılmaktadır.
imalat sanayinde işleme ekipmanları, malzeme taşıma, paketleme makineleri, baskı makineleri.
Kimya mühendisliği, petrol ve doğal gaz, su arıtma gibi endüstrilerde yaygın olan proses endüstrisindeki pompa, fan, kompresörlerin kontrolü.
Altyapı HVAC, bina otomasyonu.
Enerji, yenilenebilir enerji, geleneksel enerji santralleri için yardımcı ekipmanlar.
Avantaj ve dezavantajların karşılaştırılması
| Avantajları |
Dezavantajları |
|
Fabrika kalite garantisi Orijinal bir ABB bileşeni olarak kalite ve performans, orijinal ekipmanla tamamen aynıdır. |
Bağımsız olmayan ürün Yeni proje geliştirme veya ABB dışı sistemler için ayrıca satın alınamaz |
|
Mükemmel uyumluluk Belirli PMAC paketi için özel olarak tasarlanmış olup uyumluluk sorunları olmadan sorunsuz değişim sağlar |
Yüksek maliyet Orijinal fabrikaya özel yedek parça olarak fiyat genellikle genel alternatiflerden daha yüksektir |
|
Yüksek güvenilirlik ABB endüstriyel ürünlerinin sağlam ve dayanıklı özelliklerini miras alıyoruz |
Sınırlı esneklik İşlevler ve teknik özellikler sabittir ve gereksinimlere göre değiştirilemez veya genişletilemez |
|
Basitleştirilmiş bakım Kart kartlarıyla değiştirilebilir, bu da yüksek bakım verimliliği sağlar |
ABB ekosistemine bağımlılık Yalnızca ABB'nin özel ürün yelpazesinde kullanılabilir |
|
Teknik destek Resmi ABB teknik desteği ve garanti hizmetleri mevcuttur |
|
Kurulum Kılavuzu
Önemli Not! 3BHB003041R0001, PMAC kitine entegre edilmiş bir kart kartı olduğundan kurulum işlemi, onu bir DIN rayına veya çerçeveye takmak anlamına gelmez. Bunun yerine, bir bakım senaryosunda ilgili PMAC kiti anakartıyla değiştirilmelidir. Bu işlem ABB sertifikalı bir servis mühendisi tarafından gerçekleştirilmeli ve ABB'nin resmi bakım kılavuzuna kesinlikle uyulmalıdır. Operasyon Prosedürü
Güvenlik Hazırlığı
Tam elektrik kesintisi, tüm PMAC paketinin ve yukarı akış güç kaynaklarının bağlantısının tamamen kesilmesini ve kilitleme/etiketleme prosedürünün yürütülmesini sağlar.
Kalan enerjiyi serbest bırakın. Sürücü içindeki DC bara kapasitörlerinin tamamen boşalması için yeterli süre bekleyin.
Anti-statik önlemler Anti-statik bir bileklik takın ve anti-statik bir çalışma tezgahında çalışın.
Eski panoları çıkarın
PMAC paketinin kasasını açın, UF C719 AE I/O kontrol kartını bulun.
Bu karta bağlı tüm kabloları, konnektörleri veya terminalleri dikkatlice ayırın ve karışıklığı önlemek için bunları işaretleyin.
Kartı sabitleyen vidaları veya klipsleri gevşetin ve çıkarın.
Eski kartı soketten veya raydan sorunsuz bir şekilde çıkarın.
Yeni tahtayı takın
Yeni 3BHB003041R0001 kartının görsel incelemesi herhangi bir fiziksel hasar olmadığını doğruladı.
Yönünü hizalayın ve yeni kartı ana karttaki ilgili yuvaya düzgün, dikey olarak yerleştirin ve tüm pinlerin tam olarak yerine oturduğundan emin olun.
Kartın vidalarını veya klipslerini yeniden sabitleyin.
Tüm kabloları ve konektörleri işaretlere göre tek tek ve sıkı bir şekilde yeniden bağlayın.
Güç açma ve doğrulama
PMAC paketinin kasasını yeniden monte edin.
LOTO'yu bırakın, prosedürlere göre adım adım açın.
Sistemde G/Ç ile ilgili herhangi bir hata kodu olup olmadığını kontrol etmek için ABB DriveComposer'ı veya ilgili HMI'yı kullanın.
Giriş sinyallerinin doğru şekilde okunup okunamadığını ve çıkış sinyallerinin saha ekipmanını doğru şekilde çalıştırabildiğini doğrulamak için G/Ç işlevlerini test edin.
Bir kez daha vurgulayın!! Bu kurulum işlemi, yüksek voltajlı güç elektroniği ekipmanını içerir. Yanlış çalıştırma ciddi kişisel yaralanmalara veya ekipmanın hasar görmesine yol açabilir. Profesyonel olmayanların çalışması kesinlikle yasaktır.
