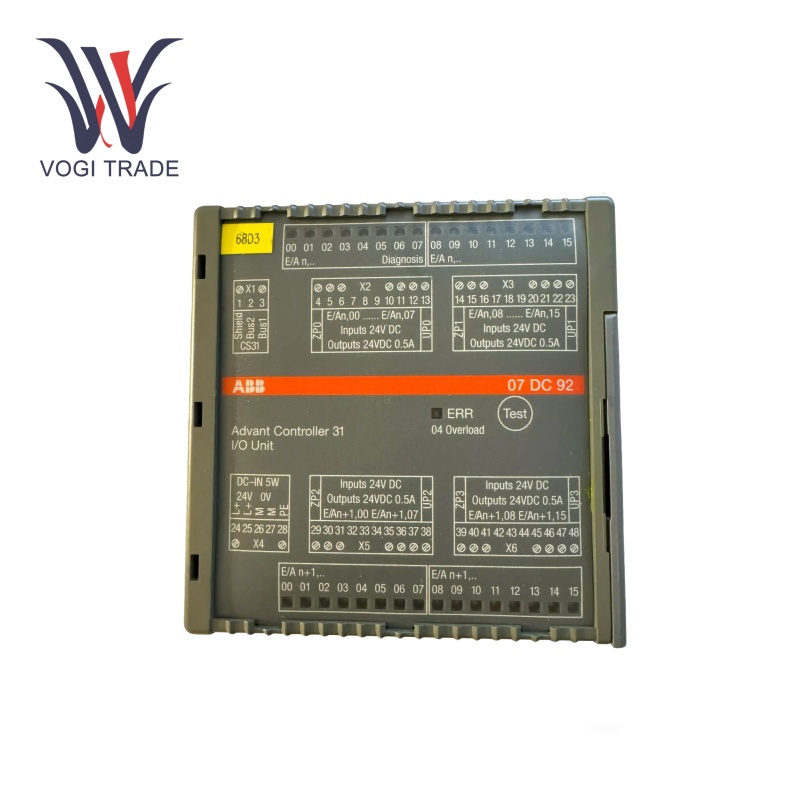

ABB 07DC92

Operasyonel parametreler

Gerilim:DC'de 24

Giriş Akımı:Kanal başına yaklaşık 7 mA

SinyalGecikme:1 ms

Tip:Transistör çıkışları

Nominal Yük:Kanal başına 0,5 A

Koruma:Aşırı yük ve kısa devre koruması

İzolasyon:Dört G/Ç grubunun her biri, birbirinden ve ünitenin geri kalanından elektriksel olarak izole edilir.

Ürün Özellikleri

Dijital giriş işlevi:ABB 07DC92 modülünün dijital giriş bölümü öncelikle saha cihazlarından dijital sinyaller elde etmek için kullanılır. Bu ekipman türleri sensörler, anahtarlar ve dijital çıkış cihazlarını içerebilir.

Elektriksel izolasyon:CS31 Sistem Yolu ile ünitenin geri kalanı ve giriş grupları arasında. Kontrol sistemini izole ederek, kontrol sistemini alan cihazlarındaki elektrik parazitlerinden ve arızalardan korur.

Sinyal Koşullandırma:Kontrol sistemine sokulacak sinyaller modül tarafından koşullandırılır. Bu koşullandırma, filtreleme gürültüsünü, zayıf sinyalleri yükseltmeyi ve bu sinyallerin kontrol sisteminin çalışması için aralıkta uygun voltlarda olduğundan emin olmayı içerebilir. Modern entegre devre teknolojisine dayanarak, farklı tür ve seviyelerle uğraşmak için kullandıkları, onları alandaki çok sayıda cihaz türüyle uyumlu hale getirir.

Üretim Kontrol Sinyali:ABB 07DC92'in dijital çıkış kısmı, alan cihazlarını kontrol etmek için kontrol sinyallerini oluşturur. Kontrol sisteminden alınan komutlara uygun olarak, modül, röleler, solenoidler ve motorlar gibi cihazların çalışmasını kontrol etmek için çıkış kanallarını açar veya kapatır.

Çıktı Sürüşü:ABB 07DC92 4 kanal çıkışı, kanal başına 500 mA'ya kadar sürebilir ve tüm grupta toplam 4 A. Ek olarak, doğrudan düşük güçlü cihazları kontrol etmek için kullanılabilir veya daha büyük bir güç yükünü sürmek için bir güç amplifikatörü ile birlikte kullanılabilir. Modülün transistör çıkışları da katı haldir, hem modülü hem de yükü korumak için endüktif yük anahtarlama frekansları üzerinde bazı sınırlarla direnç ve endüktif yükleri kullanabilir.

Dijital Çıkış Kontrolü:Gerçek zamanlı operasyonel kontrolü sağlamak için PLC'ye aktüatörlere, rölelere ve diğer alan cihazlarına kontrol sinyalleri sağlar.

Esnek yapılandırma:32 kanal bağımsız olarak bir giriş veya çıktı olarak yapılandırılabilir ve esneklik sağlar.

Teşhis:Modüllerin ve hata ayıklama sorunlarının performansını izlemeye yardımcı olmak için durum LED'leri ve hata raporları gibi teşhis özelliklerini destekler.

Kurulum

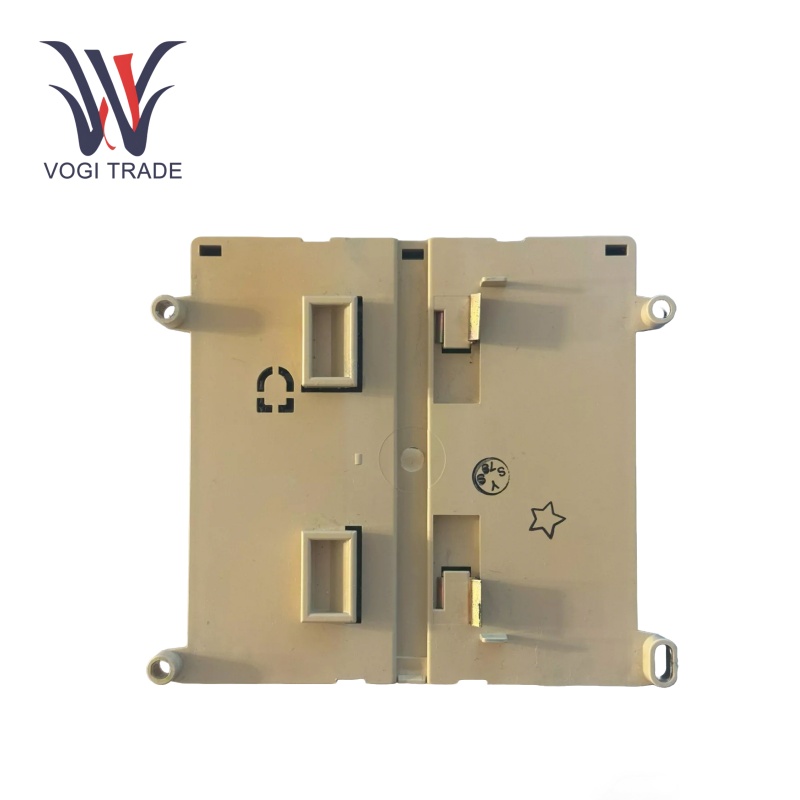

Montaj:Bu ABB 07DC92, mevcut kontrol panellerine kolay entegrasyon için standart 35 mm'lik bir ray olan DIN Ray ile monte edilmiş bir modüldür.

Elektrik Bağlantıları:24 V DC Güç Kaynağı.

G/Ç bağlantıları:Sistemin toplam 32 yapılandırılabilir kanalı olacağından, bunları giriş veya çıkış yapılandırması için kullanılıp kullanılmadığına göre doğru şekilde eşleştirdiğinizden emin olun.

Sistem Bus:PLC ile iletişim kurabilmek için ABB 07DC92'yi CS31 sistem veri yoluna dahil edin.

Yapılandırma:Normalde fabrikaya ayarlanmış, modülün adresini ayarlamak ve G/Ç kanallarının her birinin işlevini tanımlamak gibi modül yapılandırması.

Uygulama aralığı

Üretim Otomasyonu:Makinelerin ve süreçlerin üretim hatlarındaki kontrolünü otomatikleştirerek hem verimliliği hem de ürün kalitesini artırır.

Süreç Kontrolü:Kimyasal işleme, petrol ve gaz, ilaç veya operasyonların hassas işlenmesini gerektiren herhangi bir endüstri gibi sektörlerde operasyonların izlenmesi.

Enerji Yönetimi:Enerji kullanımını optimize ederek ve sistem güvenilirliğini sağlayarak elektrik üretiminde elektrik sistemlerini monitörler ve kontrol eder.

Ulaşım Sistemleri:Operasyonları iyileştirmek için demiryollarının, havaalanlarının ve diğer ulaşım altyapılarının kontrol sistemleri ile çalışır.

Sorun giderme

Teşhis uyarıları:Modül işlevleri durumunda anında sinyal.

Hata Mesajları:Hata mesajlarını ve sistem günlüklerini okumak için PLC'nin tanı özelliklerini kullanın.

Elektrik Bağlantıları:Tüm kablolama ve konektörlerin sağlam ve doğru konumlandırıldığından emin olun.

Yapılandırma Ayarları:Tüm kanal yapılandırmalarının ve modül adreslerinin doğru olduğundan emin olun.

Yük Koşulları:Aşırı yükleri önlemek için yüklerin 0,5 a/ch'yi geçmemesini sağlayın.
