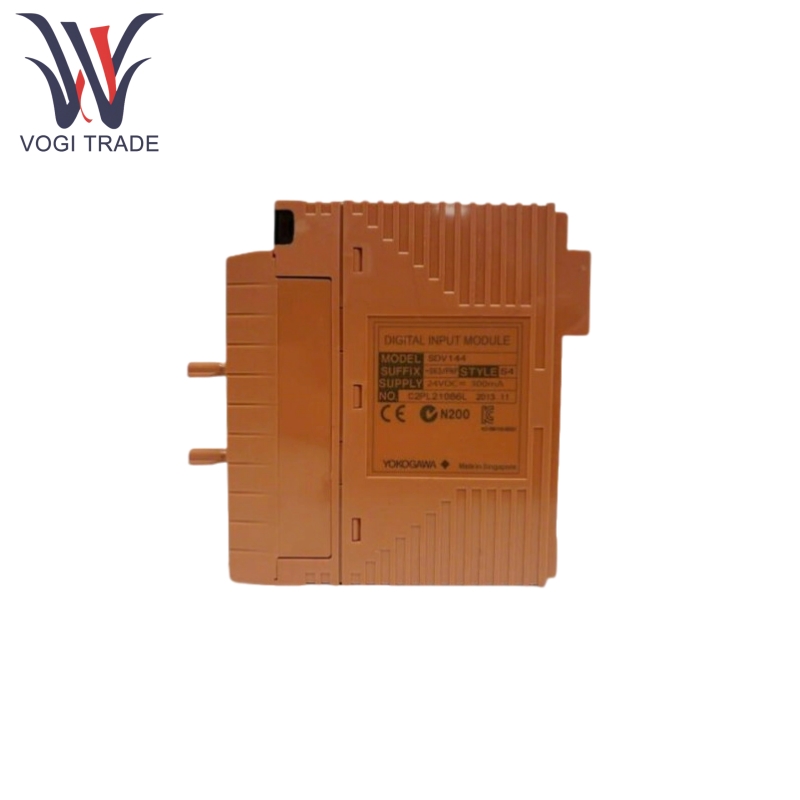

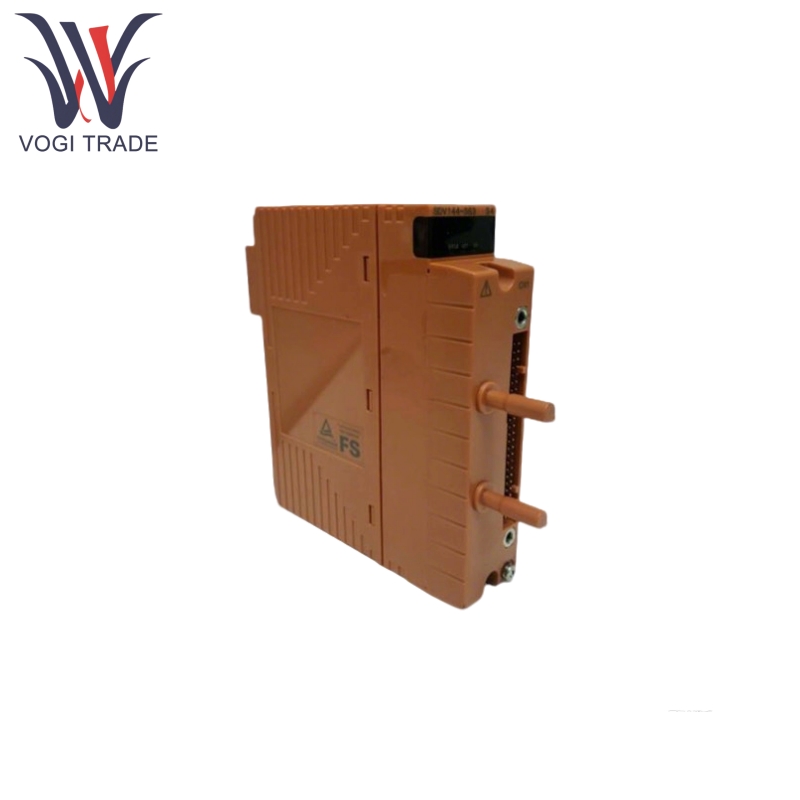

Marka: YokogawaAçıklama: Dijital Giriş ModülüDurum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 4Ödeme Süresi: T/TNakliye Limanı: ShenzhenYokogawa SDV144-S63 esas olarak alan voltajı içermeyen temas sinyallerini almak ve bunları güvenlik kontrol ünitesine iletim için sistem tarafından tanınan dijital sinyallere dönüştürmek için kullanılır.
| Üretmek |
Yokogawa |
| Model numarası |
SDV144 |
| Sipariş numarası |
SDV144-S63 |
| Katalog |
Fio |
| Menşei ülke |
Japonya |
| HS kodu |
9032900090 |
| Boyut |
14*14*4cm |
| Ağırlık |
0.6kg |
Ürün özellikleri
Yokogawa SDV144-S63, kanallar arası sinyal parazitini önlemek için modül seviyesi izolasyon tasarımına sahip 16 kanallı dijital girişlere sahiptir.
Yokogawa SDV144-S63, sistem güvenilirliğini artırmak için çift fazlalık modunda yapılandırılabilir ve yüksek güvenlikli senaryolar için uygundur.
Yokogawa SDV144-S63, ISA Standart G3'e uygundur ve yüksek sıcaklık endüstriyel ortamlarına uyum sağlayan -20 ila 70 ° C çalışma sıcaklığı aralığına sahiptir.
Yokogawa SDV144-S63, alan kablolarını basitleştirmek için özel sinyal kablolarının (örn. Akb331) bağlantısını desteklemek için bir sinyal kablo arayüz adaptörü (sonek kodu “6”) ile donatılabilir.
Yokogawa SDV144-S63, sinyal kablosunun (“/SDV144” seçeneğine sahip sinyal kablosu gerekli) modül yanlış inserasyonunu önlemek için isteğe bağlı olarak “/PRP” seçeneği ile kodlanabilir.
Yokogawa SDV144-S63, alan kablolama hatası algılamasını destekler (SCB100/SCB110 tanılama bileşenleri ile):
SCB100: Sinyal normalde “kapalı” olduğunda açık devre hatalarını tespit etmek için.
SCB110: Sinyal normalde “açık” olduğunda kısa devre hatalarını tespit etmek için.
Prensibi kullanarak ürün
Yokogawa SDV144-S63, saha ekipmanının voltajsız temas sinyallerini güvenlik kontrol ünitesi tarafından işlenebilen dijital sinyallere dönüştürebilir ve belirli çalışma mantığı aşağıdaki gibidir:
Sinyal alımı: Saha ekipmanının (açık/kapama) temas hareketi, giriş devresi direncini (≤ 1kΩ, kapalı ≥ 100kΩ üzerinde) değiştirirken, modül direnç değişikliğini tespit ederek sinyal durumunu tanır.
Sinyal Dönüşümü: Direnç değişikliği, dahili devre tarafından işlenen ve daha sonra sinyal kablosu aracılığıyla güvenlik kontrol ünitesine iletilen dijital miktara (0/1) dönüştürülür.
Yedekleme: Çift fazlalık konfigürasyonunda, iki SDV144-S63 modülü sinyalleri senkronize eder ve güvenlik kontrol ünitesi, tek bir modül arızası durumunda hiçbir veri kaybolmamasını sağlamak için iki sinyali karşılaştırır.
Hata Teşhisi: Kablolama açık veya kısa devresinin tespit edilmesi gerekiyorsa, tarla ekipmanı ve modül arasındaki seri olarak SCB100 (normal kapalı olduğunda açık devreyi tespit) veya SCB110 (normal açıldığında kısa devre algılama) ve tanısal sonuçlar sinyal ile birlikte yüklenir.
Ürün parametresi
Aşağıda Yokogawa SDV144-S63 Ayrıntı Parametresi
| Parametre kategorisi |
Belirli özellikler |
| Giriş kanalı sayısı |
16 kanal (modül seviyesi izolasyonu) |
| Giriş Sinyal Türü |
Voltajsız temas sinyali (Direnç ≤ 1 kΩ durumda, direnç ≥ 100 kΩ kapalı durumda) |
| Giriş Akımı |
6 mA ±% 20 (harici 24 V DC güç kaynağı ile, 0 Ω girişte) |
| İletişim derecesi |
24 V DC (+20/-%10), akım ≥ 10 mA |
| Dış güç kaynağı gereksinimi |
24 V DC (+20/-%10), mevcut kapasite 200 MA |
| Anlık maksimum giriş voltajı |
DC'de 30.0 |
| Giriş Yanıtı Süresi |
Maksimum 40 ms |
| Voltaja dayanmak |
1 dakika boyunca giriş sinyali ve sistem arasında 2 kV ac, 16 giriş hattı toplu olarak bağlı |
| Mevcut tüketim |
Maksimum 290 Ma (DC'de 5) Maksimum 140 Ma (DC'de 24) |
| Harici bağlantı |
Özel Sinyal Kablosu (AKB331), Sinyal Kablosu Arayüz Adaptörü |
