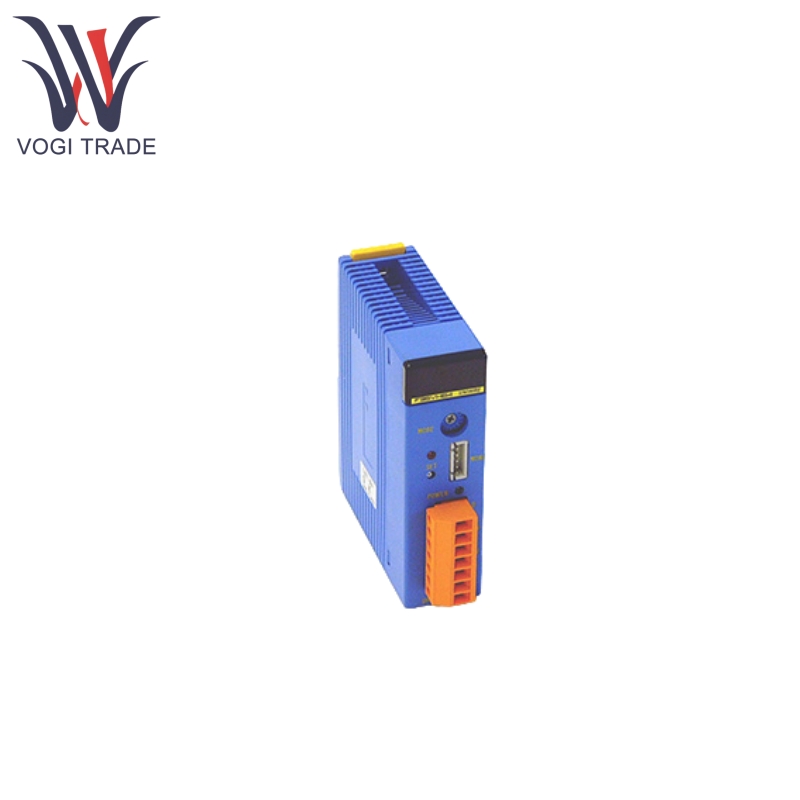

Yokogawa F3SV64

Marka: Yokogawa
Açıklama: Dijital Giriş Modülü
Durum: Yepyeni
Sertifika: COO Test Raporu Garanti Mektubu
Garanti: 1 yıl
Envanter Miktar: 6
Ödeme Süresi: T/T
Nakliye Limanı: Shenzhen
Yokogawa F3SV64, endüstriyel otomasyon kontrol sistemleri için yüksek hassasiyetli, yüksek güvenilirlik sinyal alımı ve işleme elde etmek için tasarlanmıştır. Bu modül çoklu DC voltajı alabilir ve paraziti en aza indirmek için optik birleştirme izolasyonu alır, çok yüksek hızlı tepkisi ve gerçek zamanlı kontrolü olan karmaşık endüstriyel senaryolar için uygundur.

Talep Gönder

Ürün Açıklaması

Üretmek	Yokogawa
Model numarası	F3SV64
Sipariş numarası	F3SV64
Katalog	-
Menşei ülke	Japonya
HS kodu	8538900000
Boyut	1486cm
Ağırlık	0.4kg

Ürün özellikleri

Yokogawa F3SV64, 12-24V DC voltaj girişini (lavabo/kaynak uyumlu) destekler ve çeşitli sensörler ve anahtar sinyalleri ile uyumludur. Giriş türleri, voltajsız kontaklar, DC yüksek hızlı girişler ve daha fazlasını, farklı cihazların arayüz gereksinimlerini karşılamaktadır.

Giriş örnekleme süresi yapılandırılabilir (0 μs ila 16 ms) ve yüksek hızlı sinyal yakalamayı (kodlayıcı darbeleri gibi) destekler. Optik birleştirme izolasyon teknolojisi, kararlı sinyal iletimi ve güçlü girişim direnci sağlar.

Yokogawa F3SV64, kontrol kabini alanından tasarruf sağlayan ve bakım ve genişlemeyi kolaylaştıran kompakt bir din rayı montaj tasarımına sahiptir. Hot-SWAP işlevselliğini destekler ve sistem işlemini kesintiye uğratmadan modüllerin değiştirilmesine izin verir.

Yokogawa F3SV64 giriş noktaları gruplandırılmıştır (8 puan/ortak terminal), bağımsız kanal teşhislerini ve hata izolasyonunu destekler. Yerleşik LED göstergeleri, hızlı sorun gidermeyi kolaylaştırarak gerçek zamanlı olarak giriş durumunu görüntüler.

Prensibi kullanarak ürün

Yokogawa F3SV64, harici giriş sinyallerini bir optocupler aracılığıyla dahili devrelerden izole eder, bunları dijital sinyallere dönüştürür ve bunları E-RT3 serisi CPU modülüne iletir. İş akışı aşağıdaki gibidir:

Sinyal Alımı: Harici sensörlerden veya anahtarlardan DC voltaj sinyalleri, terminaller yoluyla modüle bağlanır.

İzolasyon ve dönüşüm: Optocoupler, dış girişim yollarını keserken analog sinyalleri dijital sinyallere dönüştürür.

Veri İşleme: Dijital sinyaller dahili devre tarafından işlenir ve mantıksal işlemler için arka panel veri yolu üzerinden CPU'ya iletilir.

Durum Geribildirimi: LED gösterge ışıkları, kullanıcı izleme ve hata ayıklamayı kolaylaştırarak giriş durumunu gerçek zamanlı olarak görüntüler.

Ürün parametresi

Aşağıdaki detay Yokogawa F3SV64 içindir.

Parametre	Spesifikasyon
Giriş Noktası Sayısı	64 puan (8 puan / ortak terminal)
Nominal giriş voltajı	24V DC (12-24V DC isteğe bağlı)
Giriş Akımı	Nokta başına 4.1 mA (24V DC'de)
Yanıt Süresi	0 μs ila 16 ms arasında yapılandırılabilir (örnekleme süresine göre ayarlanabilir)
İzolasyon yöntemi	Fotoelektrik bağlantı izolasyonu, yalıtım voltajı 500V AC (1 dakika için)
İletişim arayüzü	Modbus RTU protokolünü destekler (CPU modülü üzerinden genişleme gerektirir)
Çalışma sıcaklığı	-25 ° C ila +65 ° C (yoğuşma yok)
Koruma sınıfı	IP20 (iç mekan kullanımı için)
