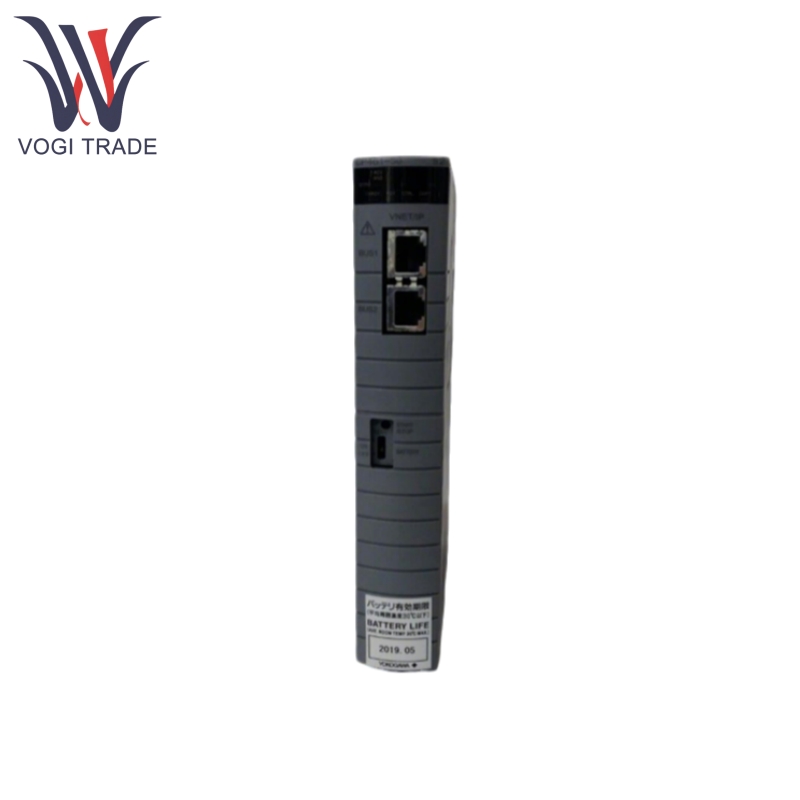

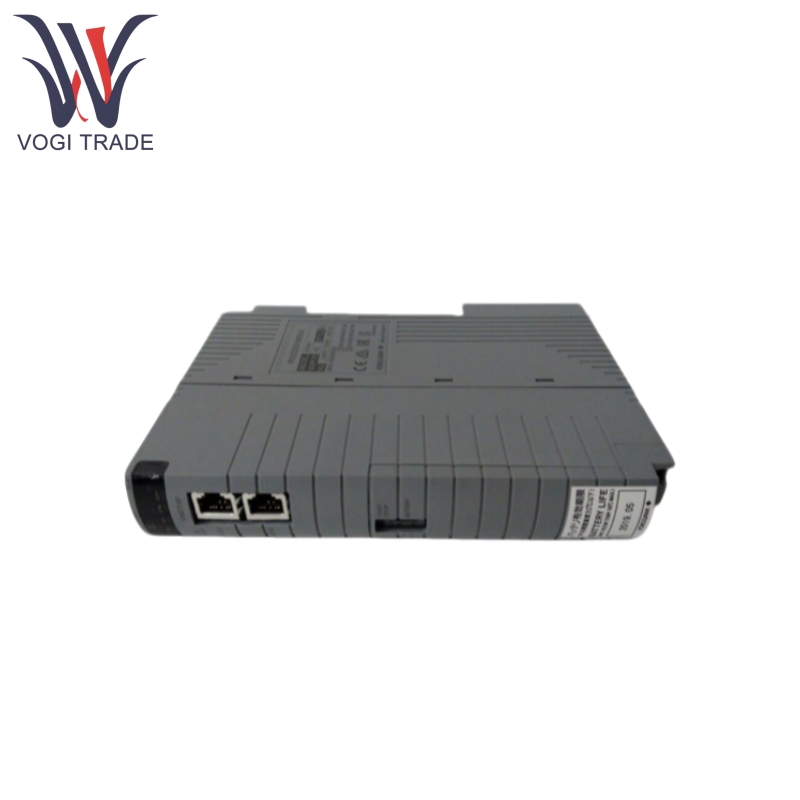

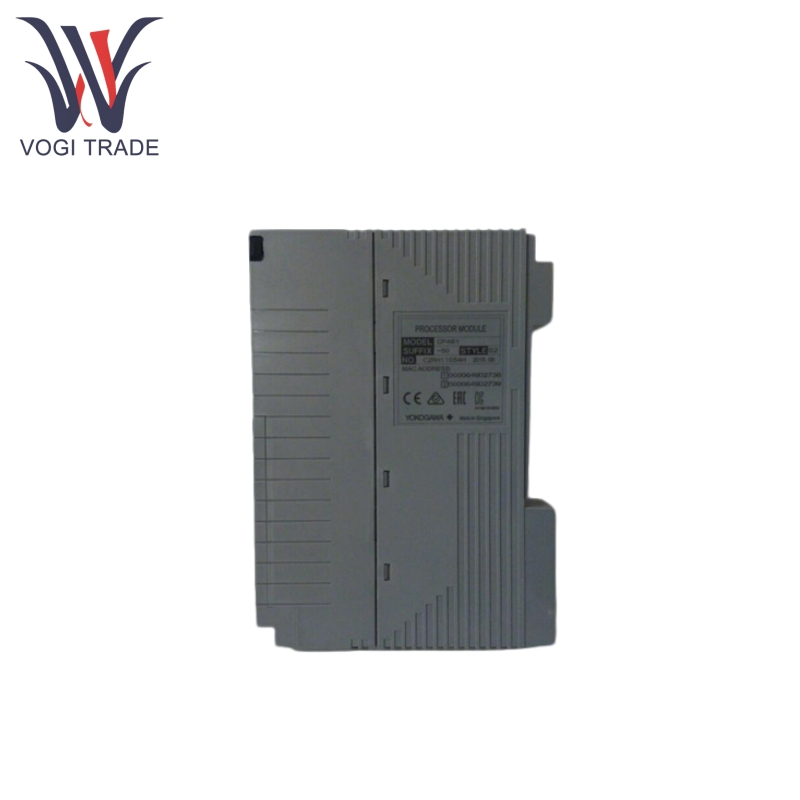

Yokogawa CP461-50

Ürün özellikleri

Yokogawa CP461-50, tek modül arızası durumunda kesintisiz sistem çalışmasını sağlamak için aynı modelin iki CP461 modülünü gerektiren çift yedek yapılandırmayı destekler.

Yokogawa CP461-50, ağ iletişiminin mesleki anti-mesleki yeteneğini ve sürekliliğini artırmak için çift gereksiz VNET/IP arayüzleri ile donatılmıştır.

Yokogawa CP461-50 Ana bellek, bir elektrik kesintisinden 72 saate kadar veri depolamayı koruyabilen ve pil şarj süresi en az 48 saattir, bu da güç hatasından sonra güç geri yüklendiğinde hızlı veri kurtarma sağlar.

Yokogawa CP461-50, ESB veri yolu düğümü birimleri (ANB10) ve optik ESB veri yolu düğümü birimleri (ANB11) dahil olmak üzere 13 düğüm birimini/FCU'ları bağlayabilir ve ESB veri yolu (optik ESB veri yolu dahil) ile G/Ç kanallarının genişlemesini destekler.

Yokogawa CP461-50, 30V DC, 0.3A maks. FCU başarısız olduğunda. FCU arıza temas sinyalleri çıkarabilir, kabine ortam durumunu (HK veri yolu ve optik ESB veri yolu aracılığıyla) izleyebilir ve HKU çalışma durumunu ve sistem alarmlarını HIS'de (insan-makine arayüzü) gösterebilir.

Prensibi kullanarak ürün

Yokogawa CP461-50 Genişletme düğümü ünitesinden G/Ç sinyalleri alır, bellekte depolanan kontrol programını yürütür (elektrik kesintisinden sonra 72 saatlik pil yedeklemesini destekler) ve alan cihazlarına kontrol komutlarını çıkarır.

Çift gereksiz konfigürasyonda, Yokogawa CP461-50 senkronize çalışır ve tek modül arızası durumunda otomatik olarak geçiş yapar ve kesintisiz kontrol sağlar.

Yokogawa CP461-50, çift yedek VNET/IP arabirimi aracılığıyla üst katman sistemi ile iletişim kurabilir ve dağıtılmış kontrolü gerçekleştirmek için ESB veri yolu (optik ESB veri yolu dahil) aracılığıyla genişletme düğümü ünitesi ile etkileşime girebilir.

Yokogawa CP461-50, hazır temas çıkışı yoluyla FCU çalışma durumunun gerçek zamanlı geri bildirimini sağlayabilir ve arıza durumunda bağlantıyı kesmeyi tetikleyebilir ve ortam izleme ve alarm fonksiyonunu genişletmek için isteğe bağlı HKU arayüzü.
