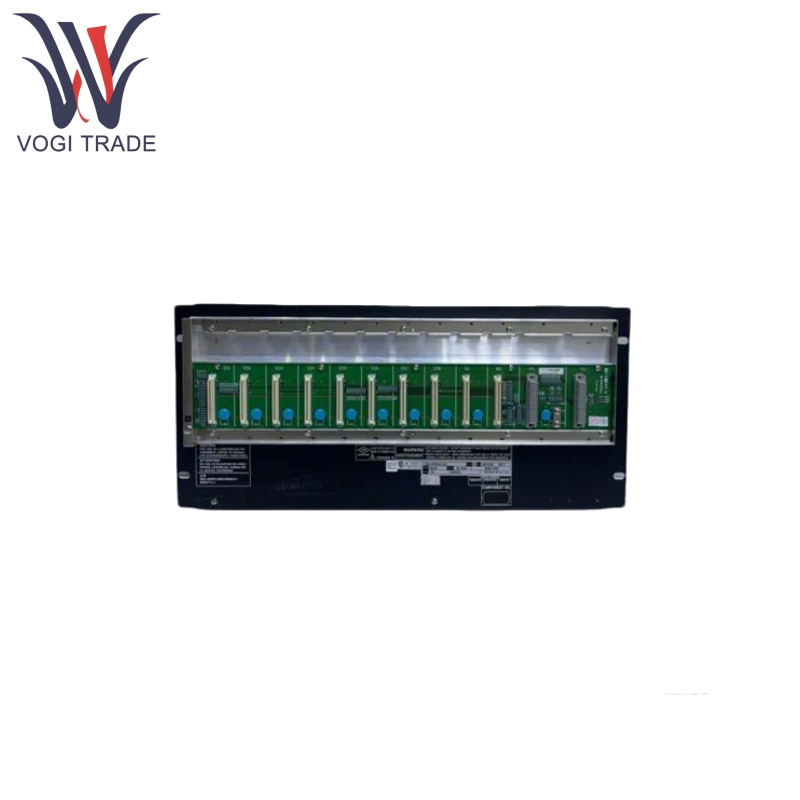

Marka: YokogawaAçıklama: Saha Kontrol BirimiDurum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 4Ödeme Süresi: T/TNakliye Limanı: ShenzhenYokogawa AFV10D-S41101 Entegre merkezi işleme, veri iletişimi ve G/Ç yönetimi işlevlerine sahip bir dubleks saha kontrol ünitesi olarak, bağımsız olarak karmaşık sürekli, sıralı ve parti kontrol görevleri yapabilir.
| Üretmek |
Yokogawa |
| Model numarası |
AFV10D |
| Sipariş numarası |
AFV10D-S41101 |
| Katalog |
CS3000 |
| Menşei ülke |
Japonya |
| HS kodu |
9032899099 |
| Boyut |
12*8*6cm |
| Ağırlık |
0.4kg |
Ürün özellikleri
Yokogawa AFV10D-S41101, donanım arızası durumunda sorunsuz geçiş sağlamak için 4 CPU senkronize ve çapraz kontrol ile “akran ve yedek” (çift fazlalık) teknolojisini benimser. Güç kaynağı modülü 1: 1 gereksizdir ve 72 saatlik veri depolama (pil yedeklemesi ile) destekler, böylece elektrik kesintisinden sonra kritik veriler kaybolmaz.
Yokogawa AFV10D-S41101, karmaşık süreçlerin ihtiyaçlarını karşılamak için PID kontrolü, sıralı fonksiyon çizelgesi (SFC), yüzen nokta işlemi vb. Dahil olmak üzere çeşitli kontrol fonksiyon bloklarını destekler. Yüksek hızlı yanıt senaryolarına (örneğin acil durum durdurma sistemleri) uyum sağlamak için tarama döngüsü yapılandırılabilir (50ms ila 1s).
Yokogawa AFV10D-S41101, uzak G/Ç düğümlerini (örn. AFS10D/AFG10D) destekler ve alan kablolama maliyetlerini azaltarak tehlikeli alanlara (bölge 2) kurulabilir. Analog (4-20mA, MV), dijital (kuru temas) ve özel sinyal (termokupl, RTD) giriş ve çıkışlarla uyumludur.
Yokogawa AFV10D-S41101, operatör istasyonları (HIS), mühendis istasyonları ve üçüncü taraf sistemleri ile sorunsuz entegrasyonu destekleyen yerleşik bir VNET/IP yüksek hızlı gerçek zamanlı iletişim ağına (100Mbps) sahiptir.
Yokogawa AFV10D-S41101, Profibus-DP, Modbus RTU/TCP, vb. Gibi endüstriyel protokolleri destekler ve akıllı sayaçlara ve PLC'lere bağlanabilir.
Prensibi kullanarak ürün
Yokogawa AFV10D-S41101, katmanlı bir mimari aracılığıyla kontrol mantığını gerçekleştirir:
Kontrol Katmanı: CPU Modülü kontrol algoritmalarını yürütür ve işlev bloğu yapılandırması yoluyla işlem mantığını (örn. PID regülasyonu, kilitleme koruması) gerçekleştirir.
İletişim Katmanı: VNET/IP ağı, gerçek zamanlı performansı sağlamak için Operasyon İstasyonu, diğer kontrol istasyonları ve üçüncü taraf cihazlarla veri etkileşiminden sorumludur.
G/Ç katmanı: Dağıtılmış G/Ç modülleri, saha sinyallerini ve çıkış kontrol komutlarını toplamak için özel veri yolu (örn. ER veri yolu) aracılığıyla bağlanır.
Ürün parametreleri
Aşağıda Yokogawa AFV10D-S41101 Ayrıntı Belirlemesi
| Parametre |
Spesifikasyon |
| İşlemci |
133MHz, 32MB ECC belleği ve 64 bit kayan operasyon desteği için ana frekansa sahip VR5432 RISC işlemci |
| G/Ç kapasitesi |
Maksimum 9 Yerel G/Ç kartı kafesi, 5 uzaktan genişletme, toplam nokta sayımı 1408'e kadar (modül türüne bağlı olarak) |
| Güç kaynağı |
Giriş: 100-240V AC (50/60Hz) veya 24V DC Çıktı: Dahili modül kullanımı için yedekli 24V DC |
| İletişim arayüzü |
2 RJ45 bağlantı noktası (VNET/IP), isteğe bağlı RS-422/485, fiber optik genişlemeyi destekleyen |
| Çalışma ortamı |
Sıcaklık: 0-50 ℃ Nem:% 5-% 95 (yoğunlaşmayan) Koruma Sınıfı: IP20 (kabine kurulumu için) |
