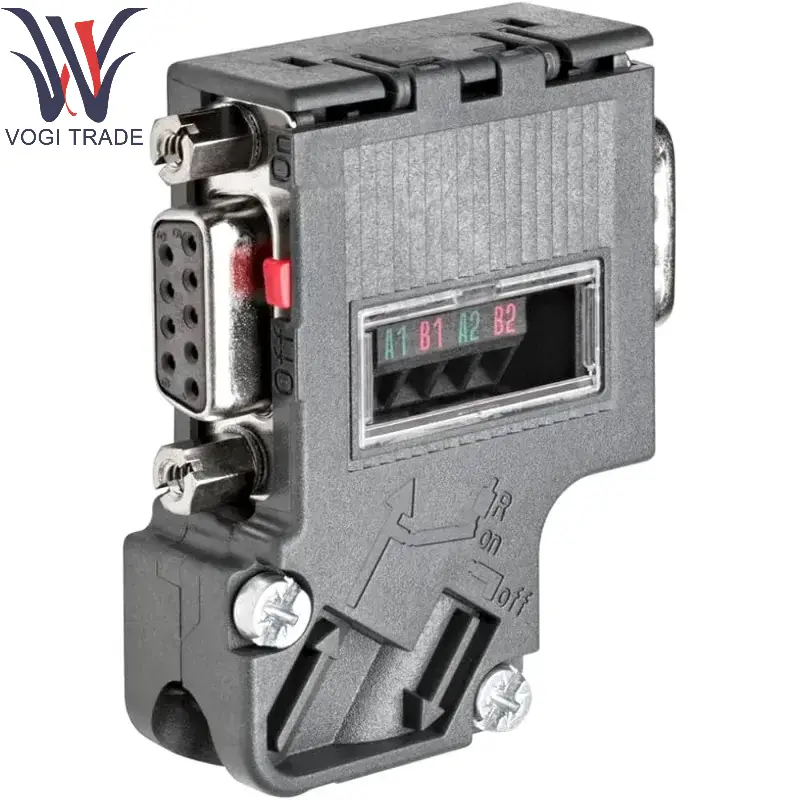

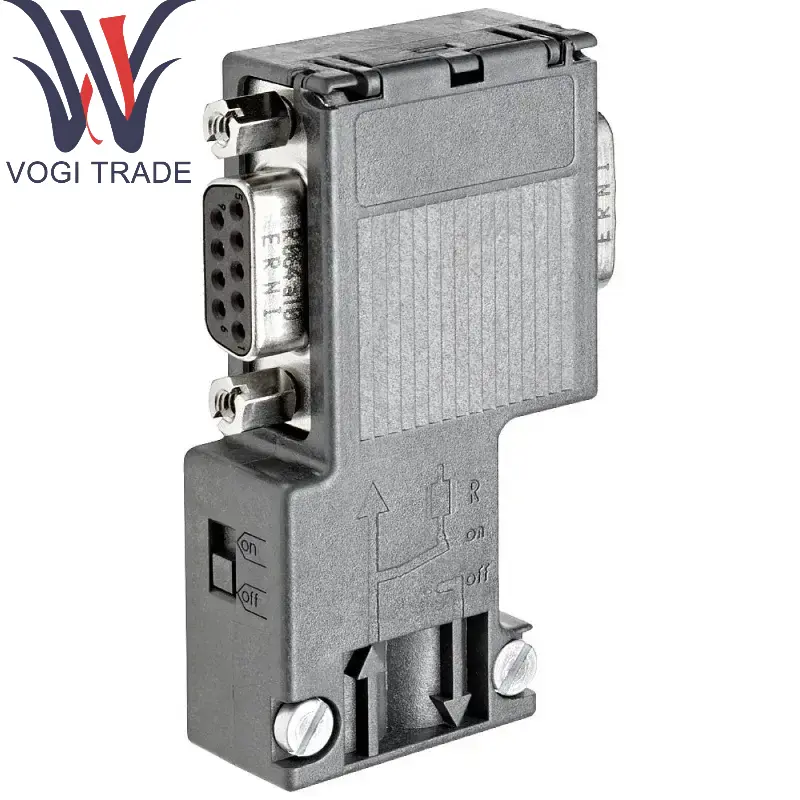

Siemens 6es7972-0bb42-0xa0

Ürün Açıklaması

Tür: Bus Connector

Tasarım:

90 ° Kablo Çıkışı: Alan tasarrufu sağlar ve kompakt kurulum için uygundur.

Entegre Programlama Portu (PG Port): Siemens 6ES7972-0BB42-0XA0, programlama cihazlarının makineyi durdurmadan bağlanmasına izin verir, bu da hata ayıklama ve bakım için uygundur.

Amaç: Siemens 6ES7972-0BB42-0XA0 PROFIBUS DP ağının kablolarını ve cihazlarını bağlamak için kullanılır.

Ürün detayları

Teknik parametreler

Özellik özellikleri

Arayüz Türü Profibus DP (9 pimli alt-B arayüzü)

Kablo çıkış açısı 90 ° dirsek

Veri iletim hızı 9,6 kbps ~ 12 Mbps'yi destekler

Sonlandırma direnci anahtarla etkinleştirilebilir

Koruma Sınıfı IP20 (İç Mekan Kullanımı)

Uyumluluk, Profibus IEC 61158/EN 50170

Çalışma sıcaklığı -20 ° C ~ +60 ° C

Fiziksel özellikler

Renk: Genellikle siyah veya koyu gri.

Malzeme: Alev geciktirici plastik muhafaza, metal ekranlama tabakası.

Elektriksel özellikler

Maksimum akım: 500 Ma.

Uygulama alanları

Endüstriyel Otomasyon:

SIMATIC S7-300/400/1500 PLC'yi bağlamak için PROFIBUS DP arayüzü.

ET 200 Dağıtılmış G/Ç modülleri, frekans dönüştürücüler, HMI ve diğer cihazlar için ağ bağlantısı.

Anahtar Senaryolar:

Çevrimiçi programlama veya teşhis gerektiren üretim hatları.

Alan kısıtlı elektrik kabini kurulumu.

Kurulum ve Kullanım Talimatları

Kablolama yöntemi:

9 pimli sub-d arayüzü üzerinden PROFIBUS kablosunu bağlayın.

Terminal ekipmanı için terminal direnci etkinleştirilmelidir (anahtar "AÇIK" olarak ayarlanır).

Not:

Ağın her iki ucunda terminal direnci kullanılmalıdır.

Çok küçük olan kablo bükme yarıçapından kaçının.

Avantajlar ve özellikler

Güvenilirlik: Siemens Orijinal Tasarım Profibus ağ istikrarını sağlamak için.

Kolaylık: Entegre PG bağlantı noktası hızlı devreye almayı destekler ve kesinti süresini azaltır.

Uyumluluk: Siemens'i ve üçüncü taraf Profibus cihazlarını yaygın olarak desteklemektedir.
