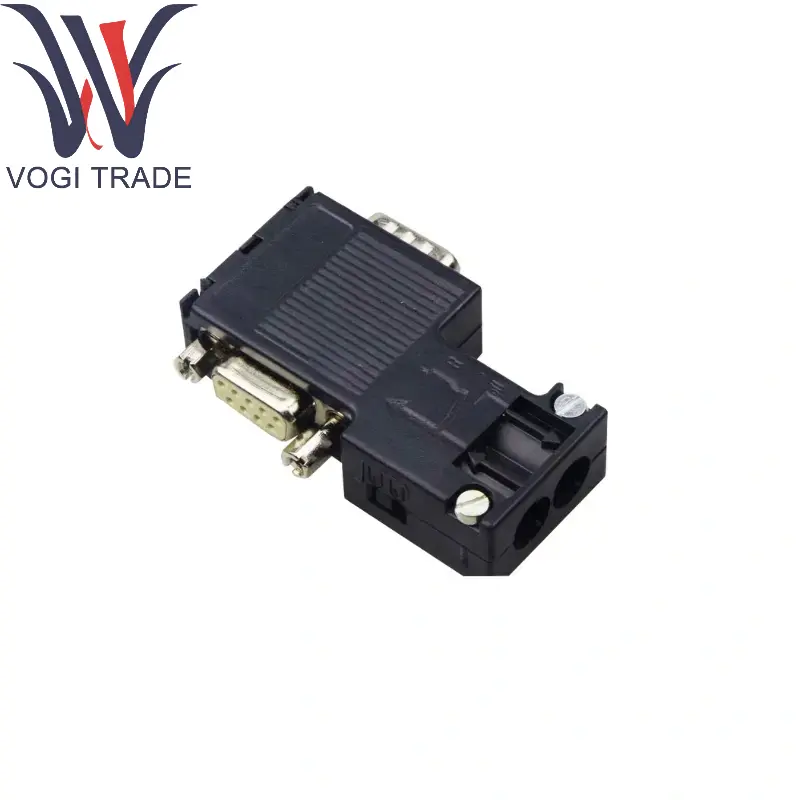

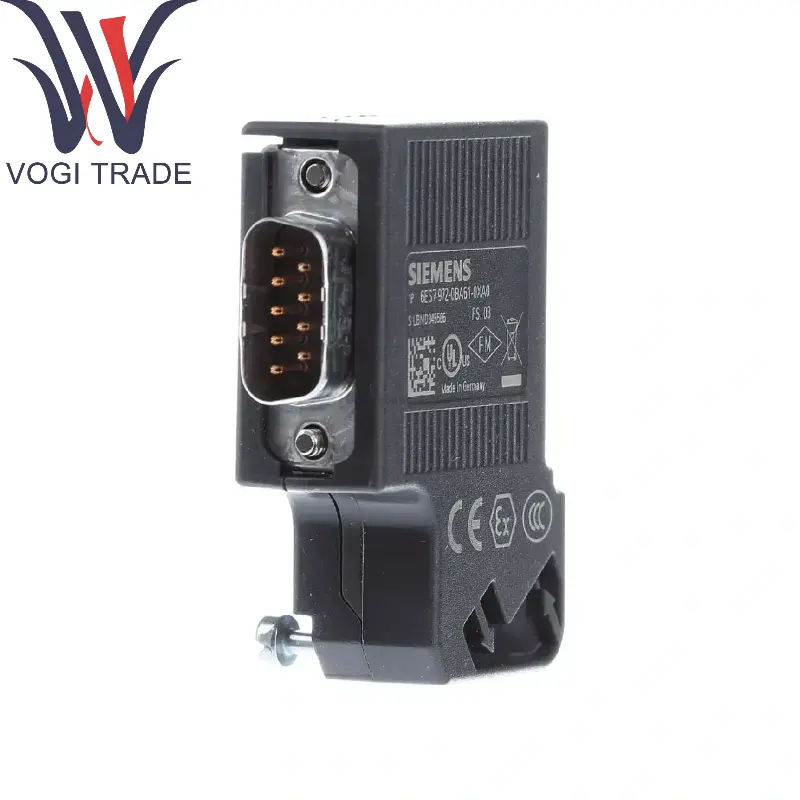

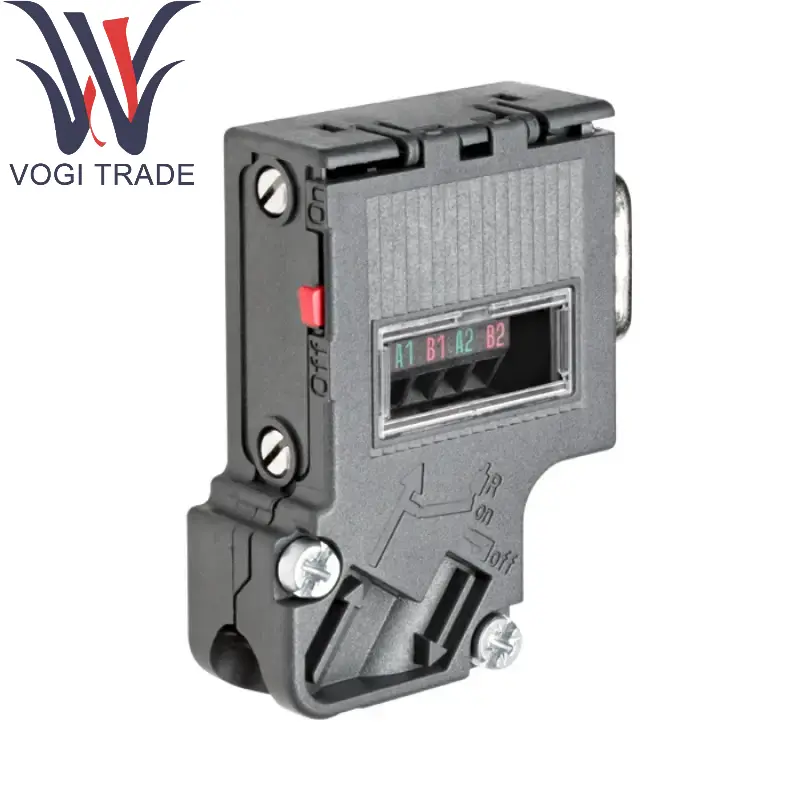

Marka: SiemensAçıklama: RS485 Bus ConnectorDurum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 1Ödeme Süresi: T/TNakliye Limanı: ShenzhenSiemens 6ES7972-0BA61-0XA0 SIMATIC DP, PG Soketi Olmadan 12 MBIT/S 35 Derece Kablo Çıkışı, Yalıtım Yer Değiştirme Yöntemi FastConnect'e kadar PROFIBUS için Bağlantı Fişi
| Üretmek |
Siemens |
| Model numarası |
6ES7972-0BA61-0XA0 |
| Katalog |
Simatik DP |
| Menşei ülke |
Almanya |
| HS kodu |
8538900000 |
| Boyut |
1.58cm × 5.4cm × 3.95cm |
| Paketleme boyutu |
3.58cm × 7.4cm × 5.95cm |
|
|
0.029kg |
Ürün Açıklaması
İşlev:
SIEMENS 6ES7972-0BA61-0XA0, Profibus DP cihazlarını (PLC, HMI, Drive, vb.) Rs485 ağına bağlamak için kullanılır.
SIEMENS 6ES7972-0BA61-0XA0 Sinyal iletiminin stabilitesini sağlamak için terminal dirençleri (anahtarla değiştirilebilir) sağlar.
Programlama cihazları (Siemens PG veya PC adaptörü gibi) aracılığıyla ağa doğrudan erişim için entegre programlama arayüzü (PG arayüzü).
Tasarım Özellikleri:
Eklenti tasarımı: Hızlı kurulum ve kaldırmayı destekler.
Kalkan Bağlantısı: Elektromanyetik paraziti (EMI) azaltmak için yerleşik kalkan topraklama terminali.
Veri iletim oranı: Profibus DP standart hızını (9,6 kbps ila 12 Mbps) destekler.
Teknik parametreler
Parametreler ： Spesifikasyonlar
Arayüz ： Tip 9-Pin Sub-D (dişi)
Ağ Protokolü ： Profibus DP (IEC 61158 uyumlu)
Terminal Direnç ： Değiştirilebilir (açık/kapalı)
Maksimum düğüm sayısı ： 32 (tekrarlayıcı olmadan)
Kablo Uzunluğu (12 Mbps) ： 100 metre (terminal dirençli)
Çalışma sıcaklığı ： -20 ° C ila +60 ° C
Koruma Seviyesi ： IP20 (İç Mekan Kullanımı)
Uyumluluk ： Siemens S7-200/300/400/1200/1500, vb.
Uygulama alanları
Endüstriyel Otomasyon:
PLC'yi (S7-300/400 gibi), dağıtılmış G/Ç (ET200 serisi) ve diğer cihazları bağlamak için kullanılan Siemens 6ES7972-0BA61-0XA0.
Siemens 6ES7972-0BA61-0XA0 Cihazlar arasında yüksek hızlı veri alışverişi elde etmek için Profibus DP ağı oluşturun.
Süreç Kontrolü:
Petrol ve kimya endüstrisi gibi sektörlerde sensörleri, aktüatörleri ve kontrol sistemlerini bağlayın.
Üretme:
Üretim hattı otomasyonu (otomobil üretimi, gıda ambalajı gibi).
Bina Otomasyonu:
Entegre HVAC sistemleri, aydınlatma kontrolü, vb.
Notalar
Terminal Direnci: Ağın her iki ucundaki veri yolu konektörlerinin terminal direncini etkinleştirmesi ve ara düğümlerin kapatılması gerekir.
Kablo tipi: Korumalı bükülmüş çiftin (Siemens 6xv1830-0EH10 gibi) kullanılması önerilir.
Topraklama Gereksinimleri: Gürültü parazitinden kaçınmak için kalkan katmanının tek bir noktada topraklandığından emin olun.
