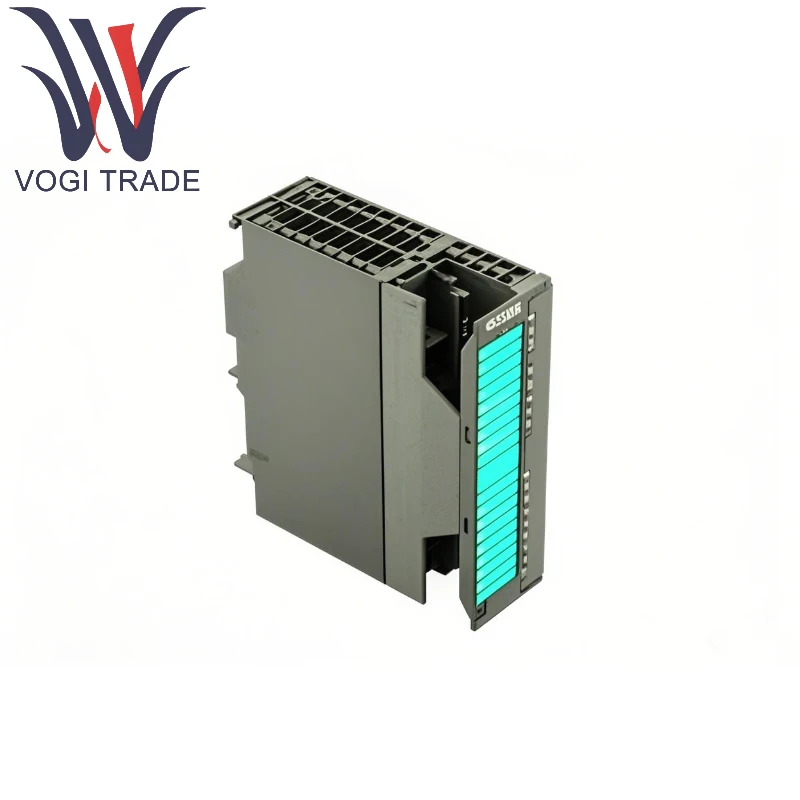

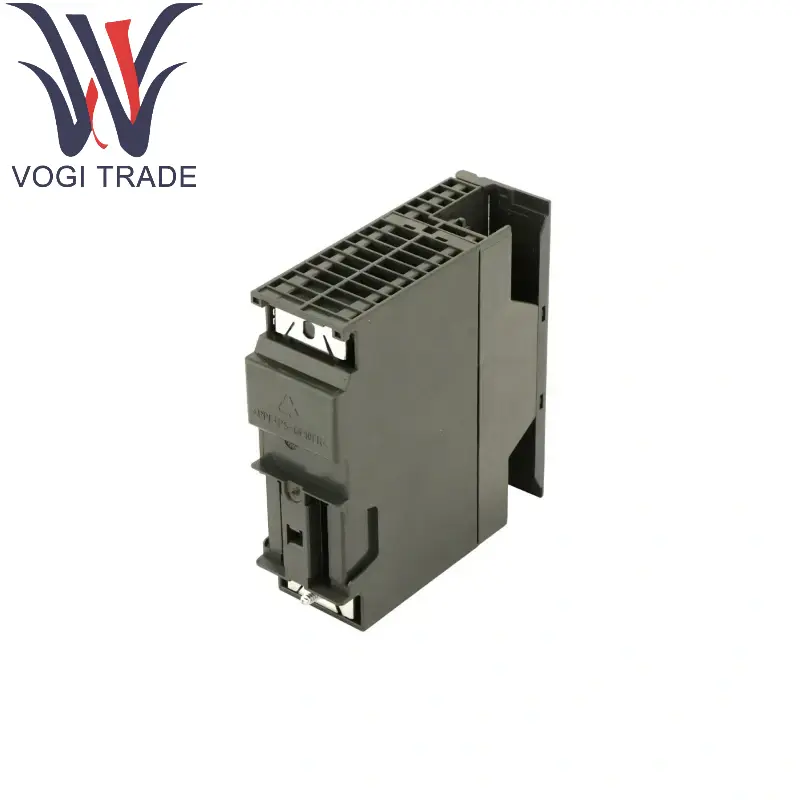

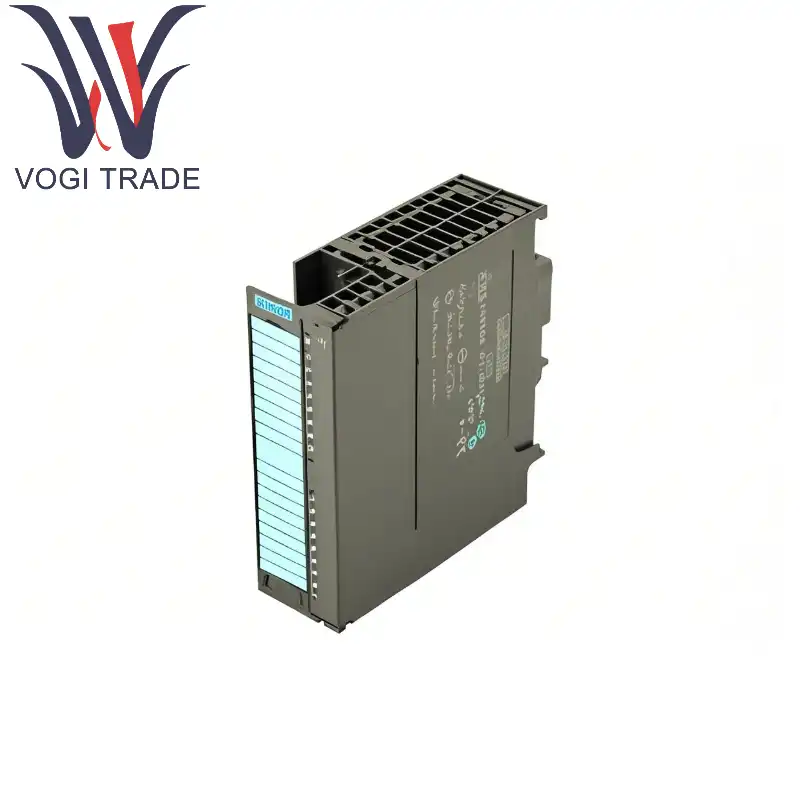

Siemens 6ES7332-5HD01-0AB0

Ürün Açıklaması

Çıktı Türü: Transistör çıkışı (kaynak/lavabo isteğe bağlı), DC yükünü destekler.

Kanal sayısı: 16 dijital çıkış, her kanal bağımsız olarak izole edilir.

Nominal Voltaj: 24V DC, SIEMENS 6ES7332-5HD01-0AB0 geniş aralık voltajını (20.4V-28.8V) destekler.

Çıkış akımı: Kanal başına maksimum 0.5a, toplam yük akımı 4A'yı (tüm kanalların toplamı) aşmaz.

Anahtarlama Frekansı: Siemens 6ES7332-5HD01-0AB0, nabız kontrol senaryoları için uygun olan yüksek frekanslı anahtarlamayı (100Hz'e kadar) destekler.

İzolasyon Koruması: Kanallar, anti-müdahale yeteneğini artırmak için arka plaka veriyolundan optik olarak izole edilir.

Anahtar ürün detayları

Elektriksel özellikler

Yük Türü: Siemens 6ES7332-5HD01-0AB0 dirençli ve endüktif yükleri (röleler, solenoid valfler, gösterge ışıkları vb.) Destekler.

Kısa devre koruması: Yerleşik elektronik kısa devre koruması, aşırı yük teşhisini destekler.

Mekanik ve çevresel parametreler

Çalışma sıcaklığı: -25 ° C ila +60 ° C

Koruma Seviyesi: IP20

Modül Boyutu: 40mm × 125mm × 120mm (genişlik × yükseklik × derinlik)

Ağırlık: yaklaşık 300g

İletişim ve teşhis

Teşhis Fonksiyonu: SIEMENS 6ES7332-5HD01-0AB0, modül düzeyinde tanıyı (kısa devre, tel kopması, aşırı sıcaklık, vb.) Destekler ve LED göstergeleri aracılığıyla durumu görüntüler.

Uyumluluk: Siemens 6ES7332-5HD01-0AB0, S7-300 PLC'nin DIN rayına takılabilir ve tüm S7-300 CPU'ları ile uyumludur.

Uygulama alanları

Bu modül, yüksek hızlı ve yüksek hassasiyetli dijital kontrol gerektiren endüstriyel otomasyon senaryoları için uygundur. Tipik uygulamalar şunları içerir:

Üretim: Siemens 6ES7332-5HD01-0AB0 Kontrol Solenoid valflerin, silindirlerin, üretim hattındaki motorların başlangıç ​​ve durdurulması, vb.

Ambalaj Makineleri: Etiketleme makinelerinin ve doldurma ekipmanlarının aktüatörlerini sürün.

Lojistik Sistemi: Sıralama makinelerinin ve konveyör bantlarının hız kontrolü.

Enerji Yönetimi: Sinyal çıkışını frekans dönüştürücüsüne veya yumuşak başlatıcıya değiştirin.

Test ekipmanı: Sensör tetikleme veya step motor kontrolü için yüksek frekanslı darbe çıkışı.

Avantajlar ve özellikler

Yüksek güvenilirlik: Endüstriyel sınıf tasarım, anti-vibrasyon ve anti-elektromanyetik parazit.

Esnek yapılandırma: Siemens 6ES7332-5HD01-0AB0 Destek Grubu Kabloları (2 × 8 kanallar gibi) kolay bakım için.

Verimli tanı: Hızlı hata yeri ve azalma süresi.

Kompakt Tasarım: Kontrol kabini alanından tasarruf edin ve yüksek yoğunluklu kurulum için uygun.

Notalar

Yük eşleştirme: Endüktif yüklerin, çıkış devresini korumak için serbest dönen diyotlara paralel olarak bağlanması gerekir.

Isı dağılma gereksinimleri: Siemens 6ES7332-5HD01-0AB0 Modülün yüksek sıcaklık ortamlarında iyi havalandırıldığından emin olun.

Kablolama Özellikleri: Siemens 6ES7332-5HD01-0AB0 Gürültü parazitini azaltmak için korumalı kablolar kullanın.
