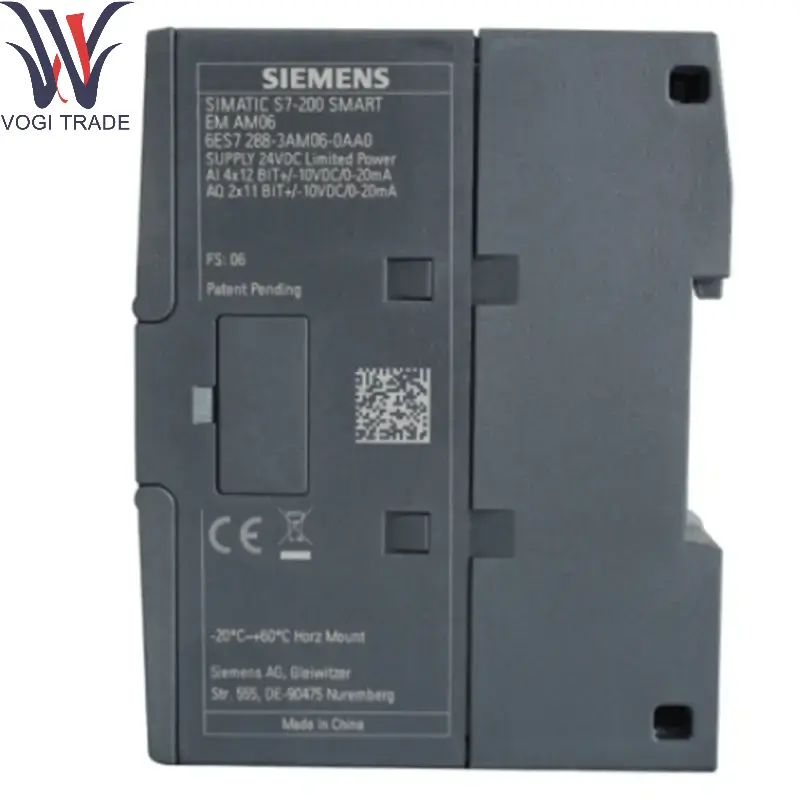

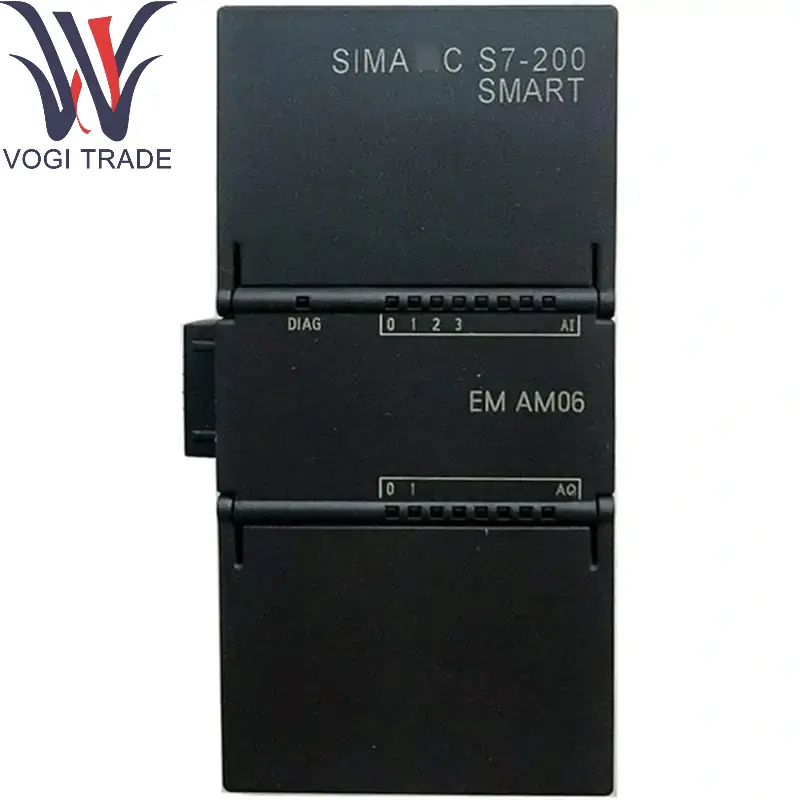

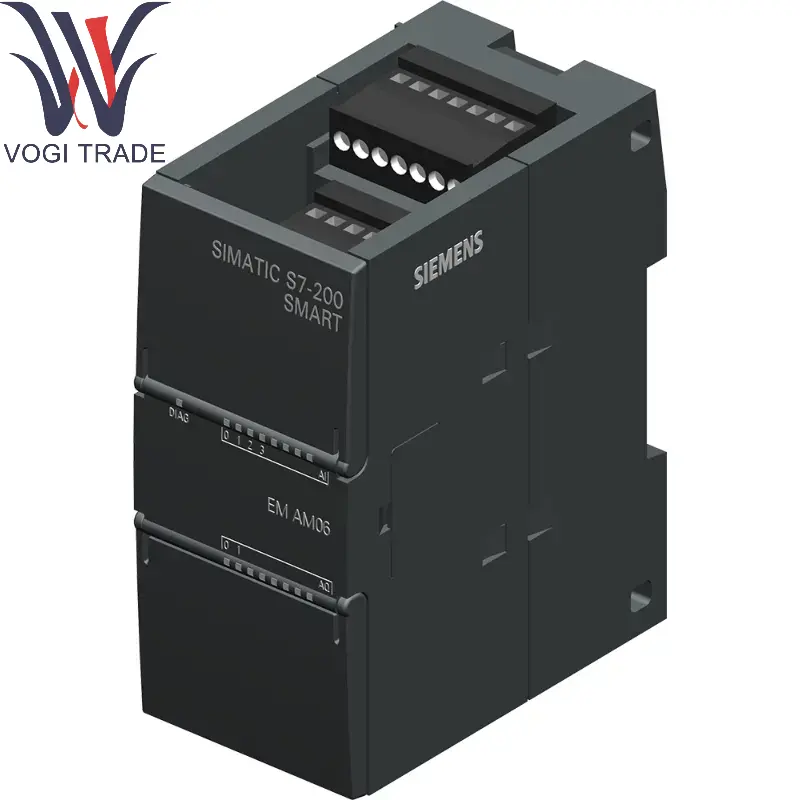

Marka: SiemensAçıklama: Analog I/O SM AM06Durum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 1Ödeme Süresi: T/TNakliye Limanı: ShenzhenSiemens 6ES7288-3AM06-0AA0 SIMATIC S7-200 Akıllı, Analog I/O SM AM06, 4 AI/2 AO, 0..10 V, 0..5 V, 0/4..20MA, +/- 5 V, +/- 2.5 V, 12 Bit Çözünürlük veya 4 ... 20 Ma, +/-10 V 11 Bit Çözünçlü
|
Üretmek |
Siemens |
|
Model numarası |
6es7288-3am06-0a0 |
|
Katalog |
Simatic S7-200 |
|
Menşei ülke |
Almanya |
|
HS kodu |
8538900000 |
|
Boyut |
4.5cm × 10.0cm × 8.1cm |
|
Paketleme boyutu |
6.5cm × 12.0cm × 10.1cm |
|
Ağırlık |
0.173kg |
Ürün Açıklaması
İşlev:
Siemens 6ES7288-3AM06-0AA0, voltaj (U), akım (I), direnç (RTD) veya termokuple (TC) sinyallerini ölçmek için yapılandırılabilen 8 yüksek hassasiyetli analog giriş kanalı sağlar.
Siemens 6ES7288-3AM06-0AA0, birden fazla sensör tipini destekler (PT100, PT1000, NI100 ve J/K/N/T tipi termokupllar gibi RTD'ler gibi).
Modül bölünmüş bir tasarım benimser ve bu15-p16+a0+2d vb.
Sinyal İşleme:
Çözünürlük: 16 bit (işaret biti dahil), yüksek hassasiyetli örnekleme.
Siemens 6ES7288-3AM06-0AA0, kablo hatalarını azaltmak için iki telli, üç telli veya dört telli RTD bağlantısını destekler.
Termokupl ölçümü için uygun yerleşik soğuk kavşak telafisi (CJC) fonksiyonu.
Ürün detayları
Teknik parametreler
Öğe parametresi değeri/açıklaması
Giriş Kanalı 8 kanalları, sinyal türü bağımsız olarak yapılandırılabilir
Ölçüm aralığı voltajı: ± 10V, ± 5V, ± 2.5V, 0-10V, vb.;
Akım: 0-20mA, 4-20mA, ± 20mA;
RTD/TC: Birden çok modeli destekler (PT100, J/K tipi termokupl gibi)
Doğruluk ±% 0.1 (voltaj/akım), RTD/TC tipe bağlıdır
İzolasyon Kanallar arasında izolasyon yok, ancak arka plan otobüsünden izole edildi
Güç Tüketimi Tipik Değer 1.5W (24V DC Güç Kaynağı)
Çalışma sıcaklığı -20 ° C ila +60 ° C
Koruma Seviyesi IP20 (Kontrol Kabinine Kurulması Gerekiyor)
Donanım Özellikleri
Modül Boyutu: 30mm (genişlik) × 117mm (yükseklik) × 75mm (derinlik).
Kablolama yöntemi: Temel birim eklenti terminalleri aracılığıyla tek elle kablolamayı destekleyin.
LED göstergesi: Her kanal durumu ekranı (yeşil/kırmızı).
Uyumluluk
Denetleyici Desteği: SIEMENS7288-3AM06-0AA0 S7-1200, S7-1500, ET 200SP CPU, vb. İle uyumludur.
Yazılım yapılandırması: TIA portalı (Adım 7 V13 veya daha yüksek) kullanılarak parametrelendirme gereklidir.
Uygulama alanları
Proses Otomasyonu: Sıcaklık, basınç, akış vb. Gibi analog sinyallerin edinilmesi (kimyasal, ilaç gibi).
Enerji yönetimi: Mevcut/voltaj izleme (güç dağıtım sistemi, yenilenebilir enerji gibi).
HVAC Sistemi: Ortam sıcaklığı ve nem izleme (RTD/TC sinyali).
Üretim: Üretim hattı sensörü sinyal işleme (tartma, pozisyon geri bildirimi gibi).
Avantajlar ve özellikler
Modüler tasarım: Esnek genişleme ve alan tasarrufu.
Yüksek hassasiyet: Sert endüstriyel ortamlar için uygundur.
Hızlı tanı: TIA portalı veya LED aracılığıyla hata kanalı göstergesi.
Sıcak Takas: Siemens 6ES7288-3AM06-0AA0 Destek Modülü Çalışma Sırasında Değiştirme (Sistem Yapılandırması Gerekli).
