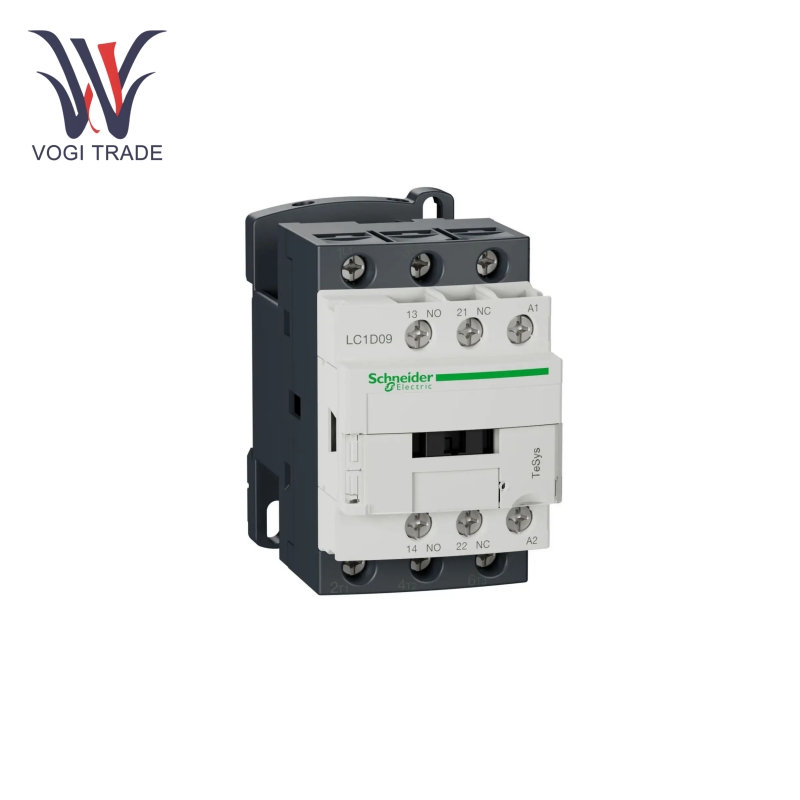

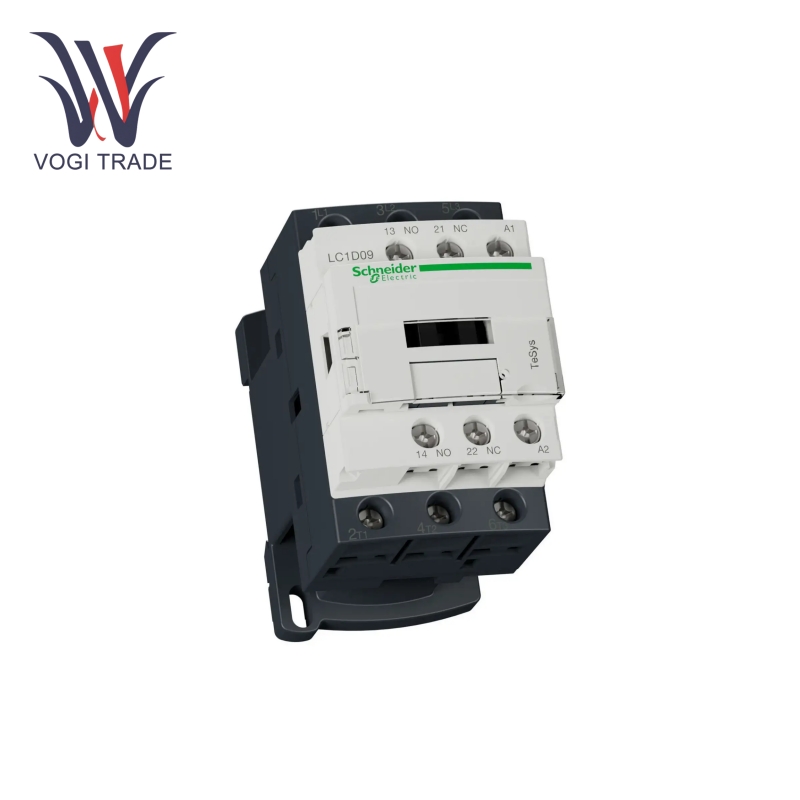

Schneider LC1D09M7C

Anma hacmityaş:Güç kaynağı devresinin nominal voltajı en az 690V AC (25...400Hz) veya 225V DC'dir. Gerilim bobini 220 ila 240 volt arasındaki işlemleri benimser.

Anma akımı:AC aktivasyonu altında nominal akım yatay olarak 9 amper ≤440 volttur. AC-1 tarafından kullanılan nominal akım aralığı 25 amper ≤440 volttur.

Anma kısa süreli dayanım akımı:10 saniye boyunca 105 amper. Sıcaklık 40°C'nin altına düştüğünde güç kaynağı devresinde 1 saniye boyunca 210 amper, kalan 10 dakikada ise 30 amper olur. Sinyal devresinde nominal kısa süreli dayanım akımı 1 saniye için 100A, 500 milisaniye için 120A ve 100 milisaniye için 140A'dır. Kontrol devresi voltajı 230 V AC, 50/60 Hz'dir.

Geleneksel termal akım:<60 °C'deki güç devreleri için 25 A; <60 °C'de diğer güç dışı devreler için 10 A.

Mekanik ve elektriksel ömür:AC-1 koşullarında 440 V'u aşmayan nominal gerilimde 25 A'de mekanik ömür için 15 milyon kez, elektriksel ömür için 600.000 kez ve AC-3 koşulları altında 440 V'un altındaki voltaj seviyesinde 9 A'da 2 milyon kez.

Rezistans:Güç devresinde ortalama direnç Ith 25 A ve 50 Hz'de 2,5 mO'dur. Nominal izolasyon voltajı: Güç ve sinyallere bağlı devreler için 690 V.

Nominal darbe dayanım gerilimi:6 kV.

İşlev

Kontrol güç kaynağı:Schneider LC1D09M7C, başta motorlar, ısıtıcılar, takım tezgahları, çeşitli güç cihazları vb. olmak üzere elektrik devrelerini açıktan kapalıya kadar kontrol edebilir. Yüksek kontrol verimliliği ile daha büyük akımları ve voltajları kontrol etmek için uygundur.

Aşırı yük ve kısa devre koruması:Nominal kısa süreli dayanım akımı ve parametreleri, hat için belirli bir aşırı yük ve kısa devre koruması sağlar. Akım anormal olduğunda, ekipmanın hasarını belirli bir dereceye kadar hafifletebilir ve hattı ve ilgili ekipmanı koruyabilir.

Alçak gerilim tetikleme koruması:Bu işlev, voltajın önceden belirlenmiş belirli bir değerden düşük olması durumunda, düşük voltajlı çalışma nedeniyle ekipmanın hasar görmesini önlemek için otomatik olarak devreye gireceğini ve hattı keseceğini niceliksel olarak garanti eder.

İletim sinyali ve kontrolü:Ana güç kaynağı hattını kontrol etmek için kullanılan bir cihaz, diğer kontrol elemanlarıyla birlikte, daha karmaşık kontrol fonksiyonları ve mantıksal işlemler elde etmek için kontrol sistemindeki iletim ve kontrol sinyallerini verir.

Uygulama Kapsamı

Endüstriyel üretim süreci: Üretim sürecinin normal ilerlemesini sağlamak amacıyla konveyörler, çalışma makineleri ve paketleme makineleri gibi motorların çalıştırılması ve durdurulması dahil olmak üzere üretim hattını kontrol etmek için kullanılırlar.

Bina otomasyonu:enerji kullanım verimliliğini ve yönetim düzeyini artırmak ve bina yönetimini sağlamak amacıyla aydınlatma sistemleri, iklimlendirme sistemleri ve asansör sistemlerinin güç beslemesini kontrol etmek için kullanılırlar.

Güç dağıtımı:güç şebekesinin güvenliğini ve istikrarını sağlamak için güç kaynağının bağlantısını ve bağlantısını kesmek için kullanılırlar;

Ayrıca su arıtma, madencilik, ulaşım ve diğer endüstrilerde çeşitli sistem ve ekipmanların çalışmasını kontrol etmek için de kullanılabilirler.
