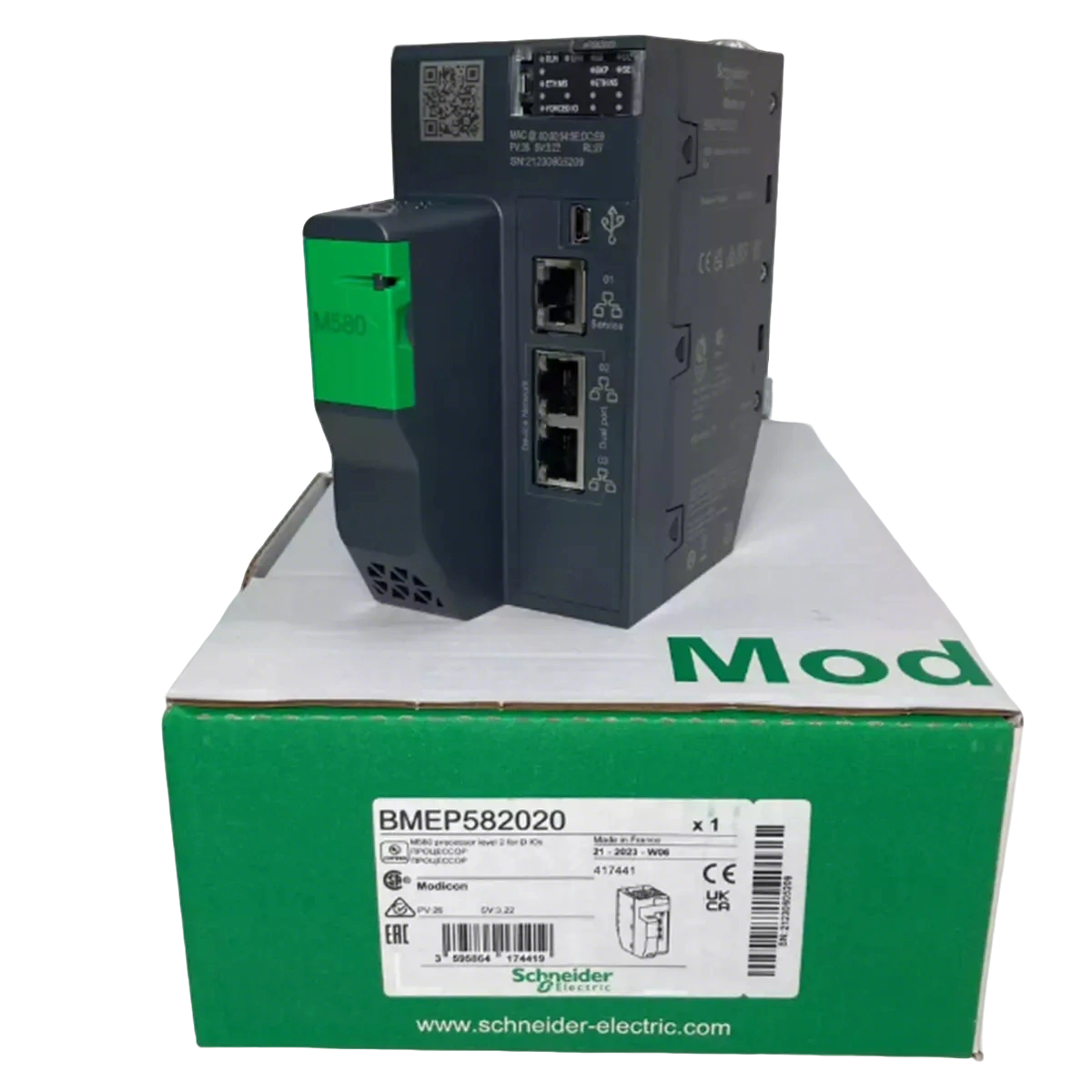

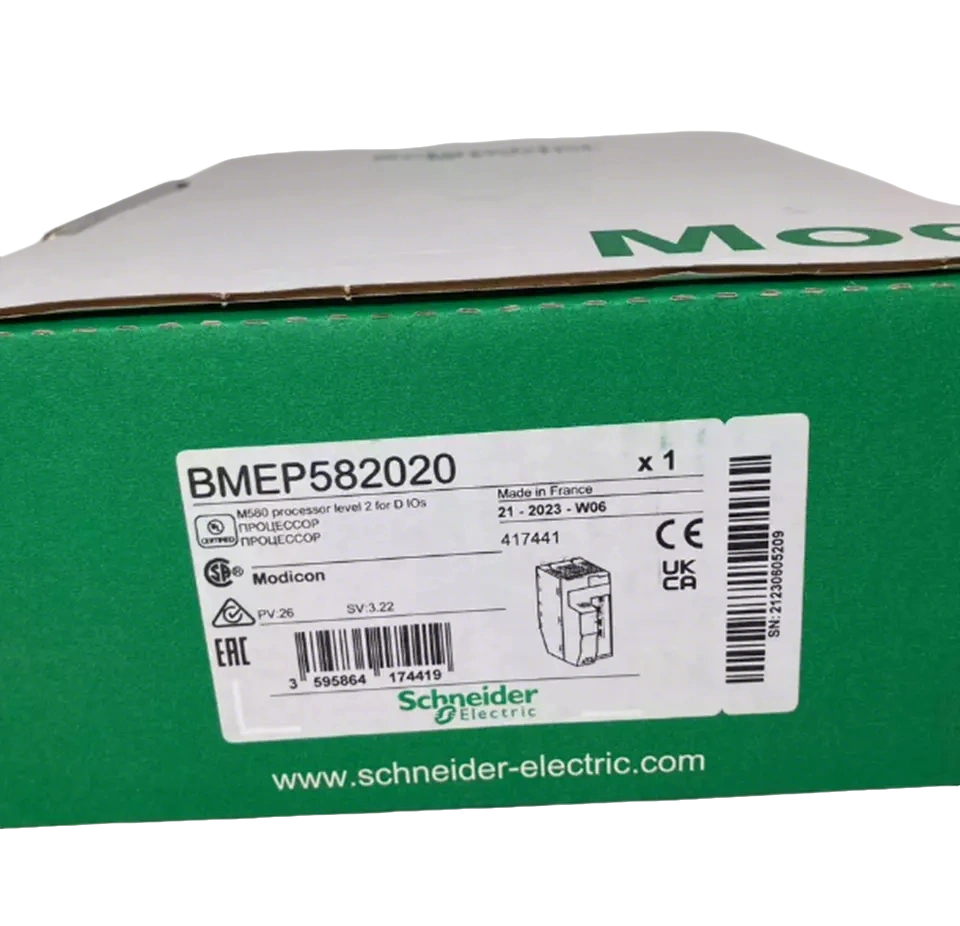

Schneider BMEP582020

Schneider BMEP582020
Rafla ilgili

Raf Sayısı: 4 Raf

Yerel G/Ç işlemci kapasitesi

Yerel G/Ç işlemci kapasitesi (ayrık): 2048 G/Ç (ayrık)

Yerel G/Ç işlemci kapasitesi (analog): 512 G/Ç (analog)

Yerel özel kanallar (yerel raf)

Uygulamaya özgü kanal sayısı (yerel raf): 72

Özel zaman damgası uygulaması özel G/Ç

Sayaç bağlantısı, hareket kontrolü, Hart, SSI kodlayıcıyı içerir.

İlişkili kontrol

Kontroller: Proses Kontrolü, Programlanabilir Döngü

Kontrol kanalları

Kontrol Kanalları: 1 USB Mini B

Entegre bağlantı türü

Entegre Bağlantı Türü: 1 Ethernet TCP/IP Servis Portu, 2 Ethernet TCP/IP Aygıt Ağı Bağlantı Noktaları

Dağıtılmış ekipman sayısı

Dağıtılmış ekipman sayısı: 128

İletişim Modülü İşlemci Kapasitesi

İletişim Modülü İşlemci Kapasitesi: 2 Ethernet İletişim Modülü, 6 ASI Arayüz Modülü

İletişim hizmeti

İletişim Hizmeti: Dio Scanner

Bellek Açıklaması

Bellek Açıklaması:

Genişletilmiş Flash Bellek: 4 GB Veri Depolama

Entegre RAM: 10 kb sistem belleği, 1 MB yük belleği, 768 kb programı, 768 kb veri

Uygulama yapısı

Uygulama Yapısı:

1 döngüsel/periyodik ana görev

1 Olay Hızlı Görev

64 Yardımcı Görevler

2 yardımcı hızlı görev

MS başına talimat sayısı

MS başına talimat sayısı:% 65'i boole operasyonları ve% 35'i sabit aritmetiktir.

Mevcut tüketim

Akım Tüketim: 270 Ma, 24 V DC

MTBF güvenilirliği

MTBF güvenilirliği: 600000 saat

İşaret

İşaretleme: CE

Durum LED'leri

Durum LED'leri:

İndirme için 1 Yeşil LED (DL)

Hafıza kartı veya CPU flaş arızası için 1 kırmızı LED (yedekleme modu)

1 Ethernet MS için Yeşil LED (Ethernet bağlantı noktası yapılandırma durumu)

Ethernet MS için 1 kırmızı LED (Ethernet bağlantı noktası yapılandırma hatası)

Ethercat için 1 yeşil LED (ağ durumu)

Ethercat için 1 kırmızı LED (ağ hatası)

G/Ç modülü arızası için 1 kırmızı LED (G/Ç)

İşlemci veya sistem arızası için 1 kırmızı LED (ERR)
