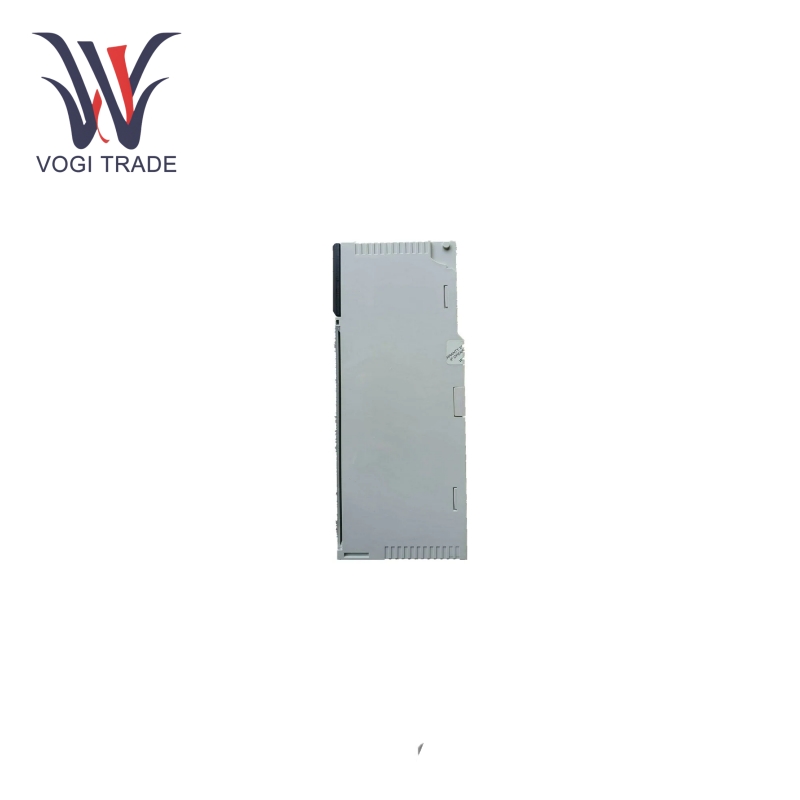

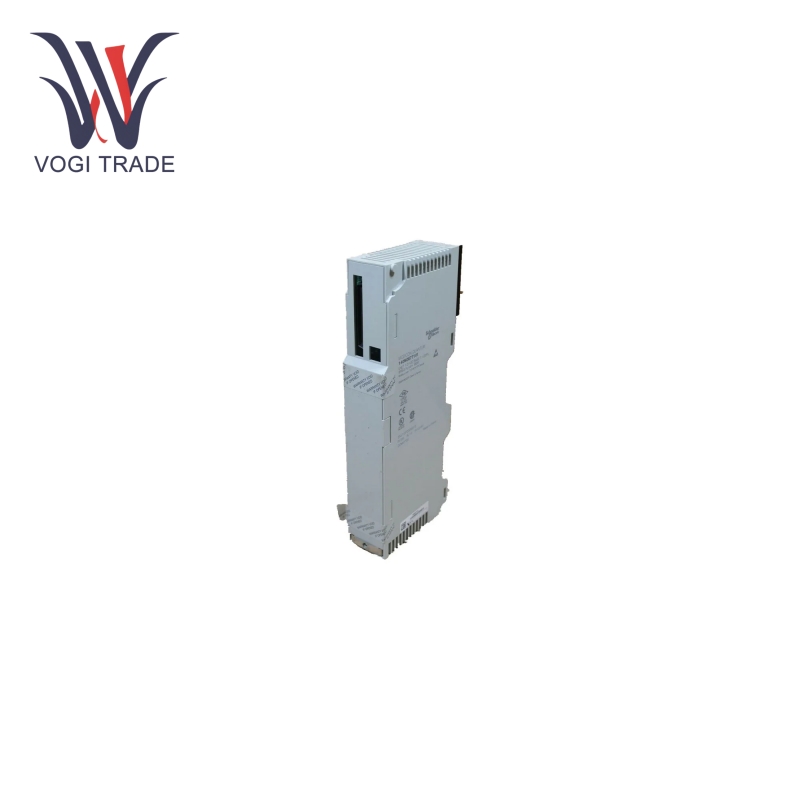

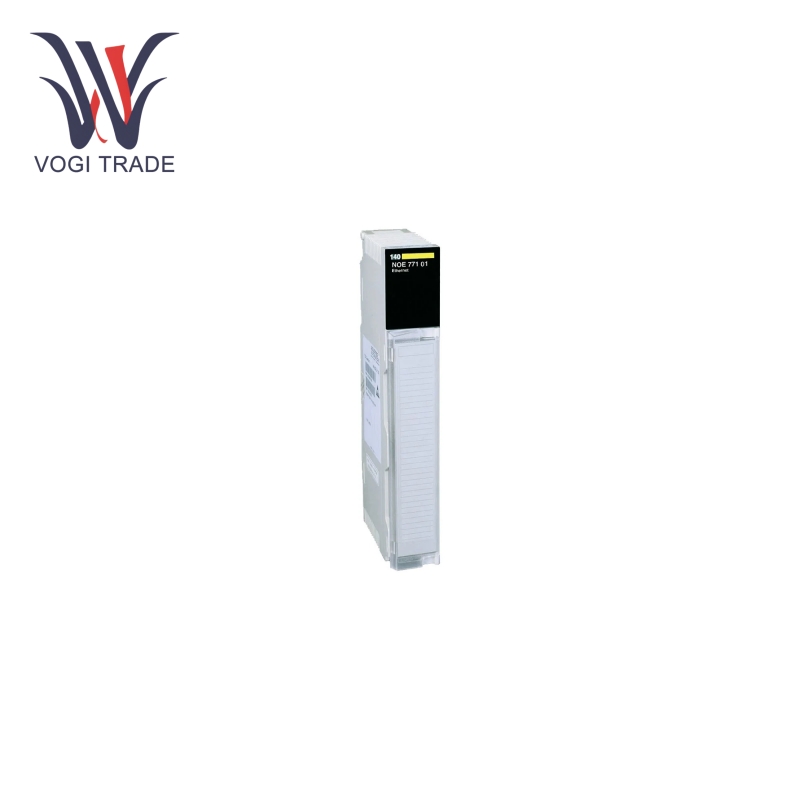

Schneider 140NOE77101

İletişim Bağlantı Noktası:Schneider 140NOE77101, Ethernet'in her iki ucunun farklı özel gereksinimlerine uyum sağlamak için bir RJ45 10 Base-T/100 BaseTX bükümlü çift bağlantı noktası ve bir MT/RJ 100 Base-FX fiber optik bağlantı noktasıyla donatılmıştır; farklı ağ altyapılarına bağlanır.

İletim hızı:Modicon Quantum PLC, 10/100 Mbps iletim hızında çalışır ve Ethernet üzerinden diğer cihazlarla sorunsuz ve verimli bir şekilde iletişim kurarak gerçek zamanlı izleme ve kontrol uygulamaları için iletişim gecikmelerini en aza indirir.

Güç kaynağı:140NOE77101 için güç kaynağının çoğu, maksimum 750 mA @ 5 V DC akımla raf güç kaynağından gelir; bu tasarım, Modicon Quantum sisteminin standart güç kaynağının eşleşmesini dikkate alarak kurulum ve entegrasyonun yönetilmesini kolaylaştırır.

LED göstergeler:Modül, modülün durumunun gözlemlenmesini kolaylaştırmak için çeşitli LED göstergelerle donatılmıştır; katı göstergeler arasında iletim/alma etkinliği (TXA CT/RX ACT), raf çalışma durumu (AKTİF), ağ etkinlik durumu (LINK), modül hazır durumu (HAZIR), tam çift yönlü mod (F DUPLEX), Ethernet ağ durumu için LED'ler bulunur (RUN), Ethernet modülü hatası (FAULT), indirme modu (KERNEL), çarpışma algılama (COLL) ve veri hızı göstergesi (10 MB/100 MB). Bu ışık yayan diyot göstergeleri, modülün çalışma durumu hakkındaki bilgileri hızlı ve kolay bir şekilde ileterek sorun gidermeyi ve bakımı kolaylaştırır.

Ürün Özellikleri

Ethernet İletişimi:Ethernet TCP/IP modülü olarak, PLC'ler ve PC'ler, HMI'lar ve diğer ağ bağlantılı birimler arasındaki veri iletişimi için Modicon Quantum serisi PLC'ler ile Ethernet tabanlı ağlar arasında önemli bir bağlantı oluşturarak endüstriyel süreçlerin hassas kontrolünü ve izlenmesini sağlar.

Web Sunucusu İşlevselliği:Modül yerleşik bir B30 sınıfı Web sunucusuna sahiptir. Bir Web tarayıcısı aracılığıyla modül ayarlarının yapılandırılmasına, durumunun kontrol edilmesine ve çeşitli teşhis mesajlarının görüntülenmesine olanak tanır. Bu özellikler, kullanıcıların verileri uzaktan düzenlemesine, parametreleri ayarlamasına ve ayarları değiştirmesine olanak tanıyarak sistem yapılandırması ve yönetimi için maksimum esneklik ve kolaylık sağlar.

Modbus TCP Mesajlaşma:Modbus TCP mesajlaşma, endüstriyel otomasyonda farklı cihazlar arasındaki iletişim için yaygın olarak kullanılır ve TCP mesajlaşmayı destekler; bu nedenle modül, Modbus uyumlu cihazlar ve sistemlerle tam entegrasyonu kolaylaştırmak için bir Modbus TCP istemcisi veya sunucusu olarak görev yapacak ve süreç değişkenleri, kontrol komutları ve durum bilgileri için kolayca veri alışverişine yardımcı olacaktır.

Teşhis ve İzleme:Tanılama için önceden tanımlanmış web sayfalarını kullanan kullanıcılar, modül düzeyinde ve ağ düzeyinde tespit edilen sorunları veya hataları kolayca izleyebilir, tanımlayabilir ve giderebilir. Modül ayrıca ağ performansını artırmak için gerekli olan bant genişliği yönetimi, genel veriler ve G/Ç tarama özelliklerini de sağlar. Bu özelliğin yanı sıra, birincil modül arızası durumunda yedekleme sağlayarak güvenilirliği ve kullanılabilirliği artıran, çalışırken yedek yedekli bir mimari de bulunur.

Firmware Yükseltilebilirliği:140NOE77101, yazılımın TCP/IP yoluyla saha yükseltmelerine olanak tanır. Bu, kullanıcıların modülün donanım yazılımında basit güncellemeler yapmasına olanak tanır; en yeni özelliklerin veya en yeni yamaların modülü değiştirmeye gerek kalmadan anında kullanılabilir olmasını sağlar. Bu, zamandan tasarruf etmenize ve sistemin uzun vadede daha işlevsel ve etkili olmasına yardımcı olur.

Endüstriyel Uygulamalar

Üretim tesisleri, kimyasal işleme tesisleri ve yiyecek ve içecek üretim hatları dahil olmak üzere, Modicon Quantum PLC'yi diğer proses otomasyon ekipmanlarıyla sorunsuz bir şekilde entegre ederek üretim süreçlerini kontrol edip izler, böylece ürün kalitesini korurken verimliliği artırır.

Enerji Üretimi ve Dağıtımı:Bu modül, enerji santrallerindeki PLC'leri jeneratörler, transformatörler ve şalt cihazları gibi güç sisteminin diğer bileşenlerine bağlayabilir. Güç sistemi parametrelerinin, uzaktan kontrol cihazlarının ve çeşitli kontrol sistemleri arasındaki iletişimin gerçek zamanlı izlenmesini sağlar.

WSu ve Atıksu Arıtma: Devam Eden Uygulamalar ayrıca filtreleme, dezenfeksiyon ve dağıtım gibi süreçlerin izlenmesine ve kontrol edilmesine de olanak tanır. Pompa, vana ve sensörlerle PLC iletişimi sayesinde kesintisiz iletişim sağlayarak bu süreçlerin etkin çalışmasını sağlar, hatta güvenli ve temiz su sağlar.

Bina Otomasyonu:Bina yönetimiyle birleştirildiğinde HVAC kontrolü, aydınlatma ve erişim kontrolü de dahil olmak üzere farklı alt sistemleri tek bir varlıkta birleştirir. Bina sistemlerinin merkezi olarak izlenmesini ve kontrol edilmesini sağlayarak enerji verimliliğini ve bina sakinlerinin konforunu artırır.
