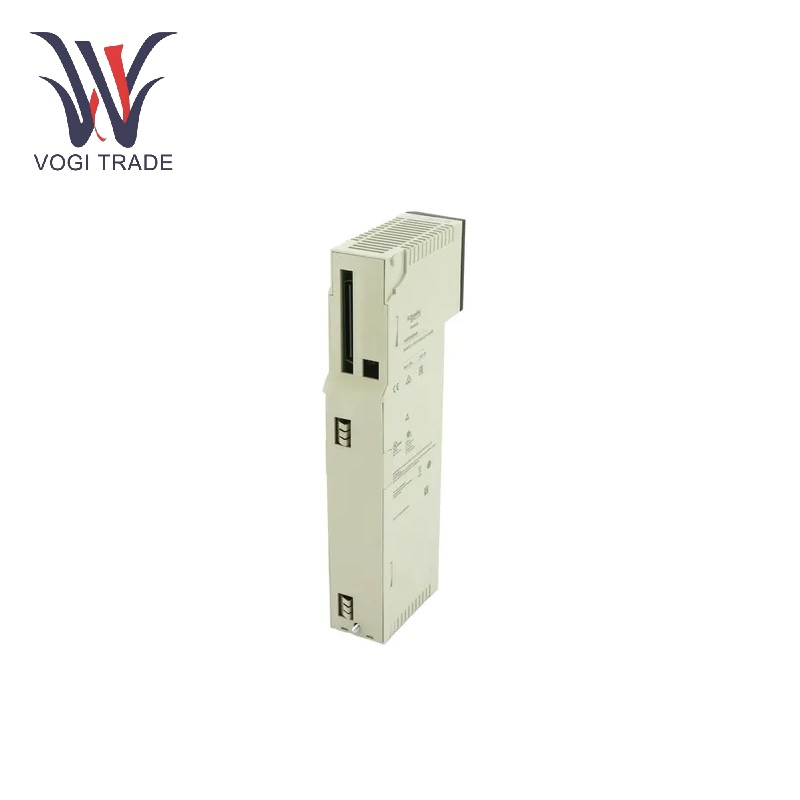

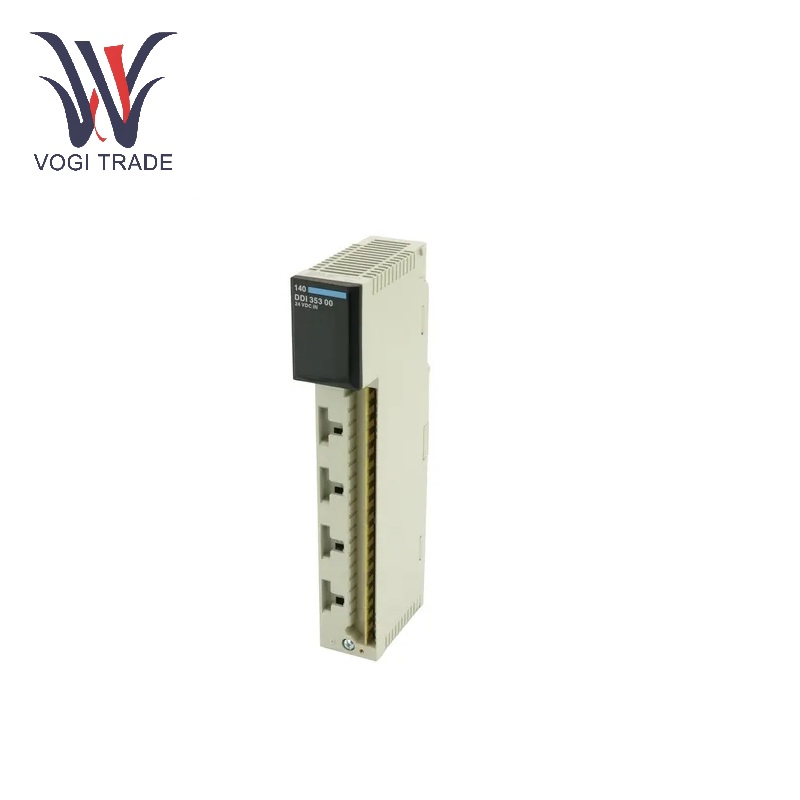

Schneider 140DDI35300

Şartname

Giriş noktaları ve kanal gruplaması:Schneider 140DDI35300, her biri 8 giriş kanalı içeren 4 gruba ayrılmış 32 giriş noktasına sahiptir. Bu gruplama yöntemi, farklı türdeki veya farklı alanlardan gelen sinyallerin yönetimini ve ayrıştırılmasını kolaylaştırır.

Giriş voltajı:"AÇIK" konumdayken 5 ila 30 VDC çalışma voltajı aralığında 24 volt kabul edildiğinde, kapatıldığında giriş voltajı okuması -3 ila 5 VDC arasında olmalıdır.

Giriş akımı:Schneider 140DDI35300 minimum 2,0 mA ve maksimum 0,5 mA giriş akımına sahiptir.

Tepki süresi:Açma ve Kapama işlevleri arasındaki yanıt süresi 1 milisaniyedir. Giriş sinyalindeki değişiklikleri gerçek zamanlı veri yolu varyasyonuna daha kısa sürede yakalamaya yardımcı olur ve bu, tüm kontrol sisteminin gerçek zamanlı performansını ve kontrol doğruluğunu artırır. .

Güç tüketimi:Modülün güç tüketimi 1,7 watt'tır ve kullanımdaki her giriş, tüketimi 0,36 watt artırır.

Otobüs akımı:Schneider 140DDI35300, sistemdeki diğer tüm cihazlarla iletişim için 330mA veri yolu akımı tüketir.

Aadresleme gereksinimleri:Adresleme için iki giriş kelimesinin gerekliliği, PLC programlamada giriş sinyallerinin tanımlanmasını gerçekleştirirken etkili ve doğru konum sağlar.

Giriş mantığı:Pozitif lojik giriş ve negatif lojik devreler

Özellikler

Oçevrimiçi yapılandırma ve değişiklik:Schneider 140DDI35300, sistemin çalışması sırasında modülün parametre ayarlarının esnek bir şekilde değiştirilmesine olanak tanıyan bir çevrimiçi konfigürasyon fonksiyonu sağladığından, mühendislerin giriş sinyalinin filtre süresi, cihazın açılması veya kapatılması gibi girişleri değiştirmesine olanak tanır. sistem çalışırken teşhis işlevi vb. sağlar, böylece sistemin esnekliğini ve sürdürülebilirliğini büyük ölçüde artırır.

Grup izolasyonu:Schneider 140DDI35300, diğer çeşitli grupların giriş sinyallerinden kaynaklanan paraziti önlemek için grup izolasyon tekniğini kullanır ve özellikle bir tesiste mevcut olan karmaşık çevre koşulları altında sistemin kararlılığını ve güvenilirliğini artırır, böylece sistem bileşenlerinin doğru iletimini ve normal şekilde çalıştırılmasını sağlar.

Doğru sinyal edinimi:1 milisaniyelik hızlı yanıt süresi ve voltaj girişinin stabilizasyonu, daha doğru sinyal alımını ve giriş sinyallerine daha hızlı yanıt verilmesini garanti eder, böylece üretim süreçlerinin kontrol doğruluğunu ve ürün kalitesini artırır ve görüntü alımından kaynaklanan üretim kayıplarını azaltır.

Düşük güç tüketimi tasarımı:Schneider 140DDI35300'ün düşük güç tüketimi, daha iyi güvenilirlik anlamına gelir. Daha az güç tüketimi daha az ısı üretir ve böylece modülün dahili bileşenlerinin hasar görmesi ihtimalini azaltır. Kimyasal üretim, enerji üretimi ve diğer alanlar gibi sürekli endüstriyel otomasyon sistemlerinde modüllerin her zaman sorunsuz çalışması, üretim sürecinin güvenliğini ve sürekliliğini garanti eden şeydir. Schneider 140DDI35300'ün düşük güç tüketimli tasarımı, zorlu alanlarda uzun süreli istikrarlı çalışmayı sağlar, modül arızalarından kaynaklanan arıza sürelerini azaltır ve tüm üretim sisteminin güvenilirliğini artırır.

Başvuru

Enerji Üretimi:Büyük bir termik santral, jeneratör setleri için izleme sisteminin bir parçası olan Schneider 140DDI35300 modülünü kullanıyor. Modül, jeneratör setlerinin çeşitli sensör sinyallerini toplar. Diğer şeylerin yanı sıra, devre kesiciler ve bıçak anahtarları gibi anahtarlama cihazlarından gelen durum sinyallerini kontrol eden yağ sıcaklık sensörlerinden, su sıcaklığı sensörlerinden ve basınç sensörlerinden gelen analog sinyalleri içerir. Toplanan sinyaller, operatörün çalışma parametrelerini ve jeneratör setinin durumunu merkezi kontrol odasında gerçek zamanlı olarak izlediği kontrol sistemine iletilir.

Akıllı Bina:Modern bir ticari ofis binasında bina otomasyon sistemi için Schneider 140DDI35300 modülü kullanılır. Schneider 140DDI35300, diğerlerinin yanı sıra, klima sistemindeki iç ve dış sıcaklık sensörleri ve nem sensörlerinin sinyallerini, havalandırma sistemi fan çalışma durumunu, insan vücudu çıkarım sinyalini ve aydınlatma sistemi ışık yoğunluğu sensörü sinyallerini toplar. Kontrol sistemi, bu bilgiyi kontrollü sinyallere dönüştürerek, klimanın soğutma kapasitesini ve hava akış hızını iç ve dış sıcaklığa göre otomatik olarak düzenleyerek, konforlu bir iklimde iç sıcaklık ve nem koşullarının akıllı bir şekilde düzenlenmesini ve korunmasını sağlayabilir. Işıkların açılması ve ışık yoğunluğuna ve yapılan işe göre parlaklıklarının düzenlenmesi insan faaliyeti ile kontrol edilir.

Otomobil İmalatı:Büyük bir otomobil üretim şirketinde Schneider 140DDI35300 modülü, kaporta atölyesinin otomatik kontrol sisteminin kurulmasına yardımcı oluyor. Bu atölyenin üretim hattında kaynak, taşıma ve diğer işler için çok sayıda robotun yanı sıra çeşitli konveyör hatları ve çok sayıda donanım bulunuyor. Schneider 140DDI35300 aracılığıyla yönetilen kontrol sistemi, her robottan gelen tüm çalışma durumu sinyallerini (robotun hazır sinyali, arıza alarm sinyali vb.) yanı sıra konveyör hattı motorunun çalıştırılması ve durdurulması ve konumların düzenlenmesi ve gevşetilmesinden gelen tüm sinyalleri görebilir ve duyabilir. Fikstürün üretim çıktısının maksimuma çıkarılması.
