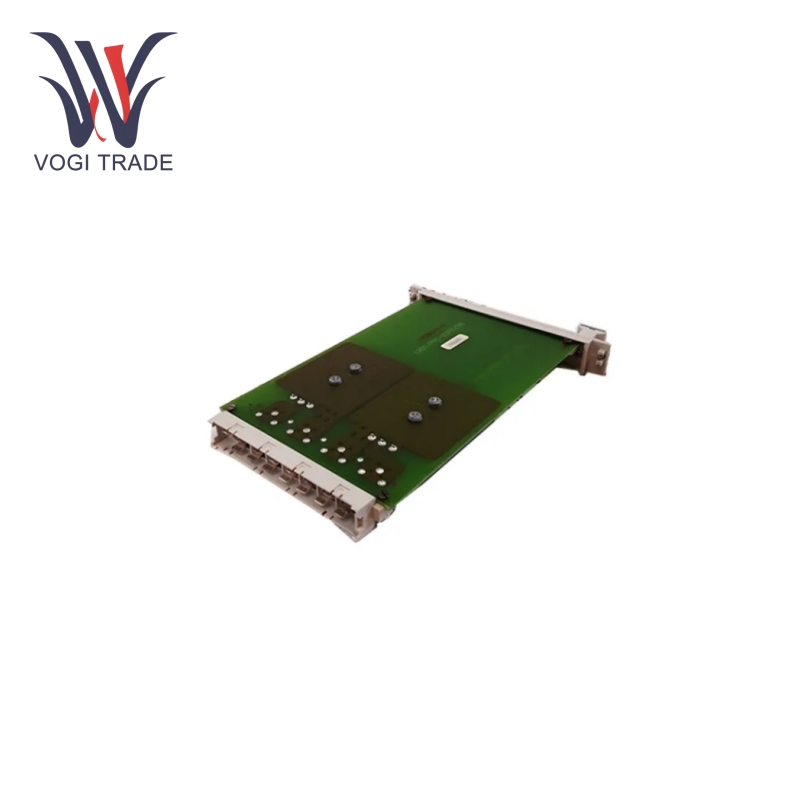

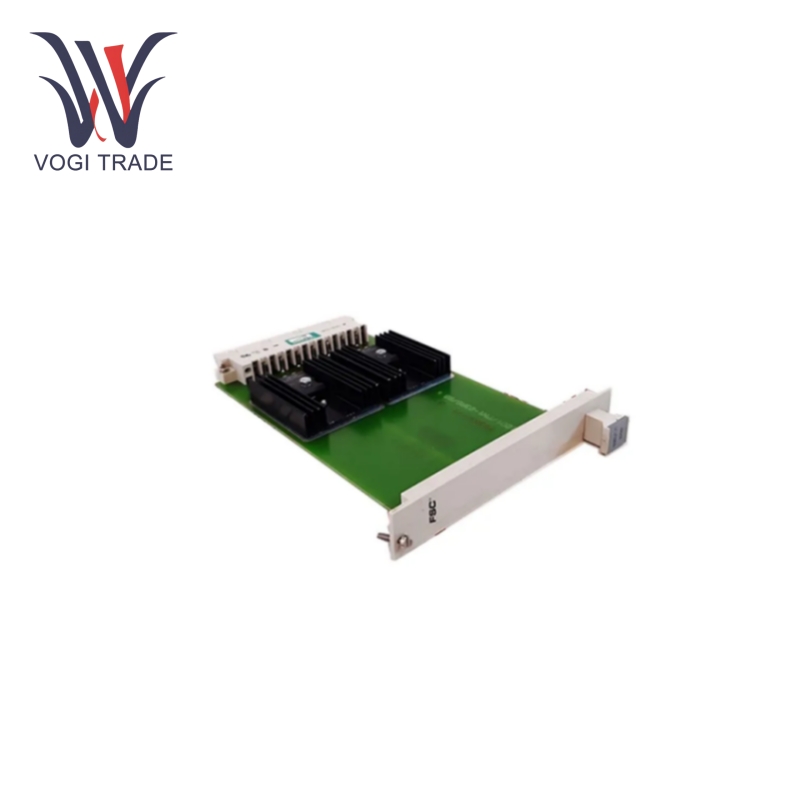

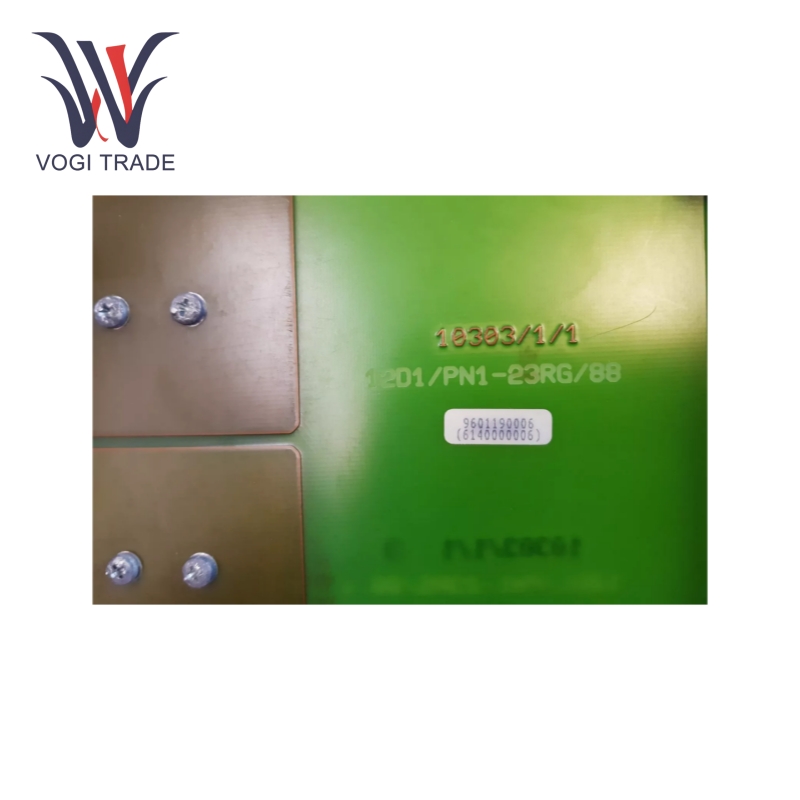

Honeywell 10303/1/1

Kullanım parametreleri

Genel: Honeywell 10303/1/1'in genel modeli 10303/1/1 03501* olup CE, TÜV ve UL sertifikalı olup tüm yazılım versiyonlarıyla uyumludur.

Alan gereksinimleri: Kompakt boyutuyla 4 TE (4 HP) ve 3 HE (3 U) alan gerektirir ve çeşitli kontrol kabinlerine veya ekipman raflarına monte edilebilir.

Elektriksel parametreler: Pasif modül olduğundan harici bir güç kaynağına ihtiyaç duymaz. Aşırı durumlarda, son ek kodu olmayan modüller için maksimum akımı 20 A (modül güç dağıtımı) ile sınırlıdır. Aynı zamanda maksimum ters gerilim limiti 30 V olarak ayarlanmıştır ve ileri gerilim düşümü 0,55 V ile sınırlandırılmıştır.

Terminal parametreleri: Terminal tipi DIN 41612 - H15P'dir (Faston) ve konnektörden geçen maksimum akım pin başına 10 A ile sınırlıdır.

İşlev

Güç Dağıtımı ve Dönüşümü: 10303/1/1 modülünün temel amacı Güç Dağıtım Modülü (PSD) görevi görmesidir. Yedekli merkezi ünitelerin ve yedeksiz G/Ç'nin bir arada bulunduğu sistemlerde, yedekli merkezi bölüm Güç Kaynağı Birimi'nden (PSU) çıkışı alır ve ilgili yedeksiz G/Ç bölümü için tek bir 5 VDC güç kaynağında birleştirir. sistem ile. Bu, sistemin düzgün çalışması için gerekli olan G/Ç bileşenlerine istikrarlı ve tekrarlanan güç beslemesini garanti eder.

Gerilim Düşümü Kontrolü: Güç kaynağından I/O bölümüne kadar tüm uzunluk boyunca eşit voltajın sağlanması için güç kaynağı her zaman bu modül aracılığıyla sistemin merkezi bölümüne akmalıdır. Bu, güç kaynağının uzunluğu boyunca eşit şekilde yüklenmesini sağlar ve sistem performansını ve güvenilirliğini olumsuz etkileyebilecek voltaj dalgalanmalarını önler. Ek olarak, 5 VDC güç kaynağı aralığı izin verilen aralıkta (±%5) oldukça katı olduğundan, kablolardaki voltaj düşüşlerini en aza indirmek için PSD modülünün PSU modülüne yakın bir yere kurulması gerekir. Önerilen minimum kablo boyutu 2,5 mm²'dir (AWG 14).

Güvenlik ve Bakım: PSD modülü yalnızca ilgili PSU'nun enerjisi kesilmiş durumdayken değiştirilebilir. Bu, sistemin değiştirilmesi ve korunması sırasında elektrik tehlikelerini önleyen bir güvenlik özelliğidir.

Uygulama Kapsamı

Kimya endüstrisi: Kimyasal üretim prosesinde çeşitli kontrol cihazları ve sensörler (sıcaklık sensörleri, basınç vericileri ve akış ölçerler gibi) için stabil bir güç kaynağı sağlamak amacıyla kullanılır. Bu, proses kontrolünün doğruluğunun ve güvenilirliğinin korunmasına yardımcı olur, böylece kimyasal üretiminin kalite ve güvenliği sağlanır.

Petrol endüstrisi: Rafineriler ve petrokimya tesislerinde petrol depolama tankları, boru hatları ve rafinaj prosesleri gibi önemli ekipman ve kontrol sistemleri için güvenilir güç dağıtımı sağlayın. Kararlı güç kaynağı, ekipman arızalarını ve üretim kesintilerini önlemeye yardımcı olur, böylece tüm petrol üretim sürecinin normal çalışmasını sağlar.

Yapı malzemeleri endüstrisi: Çimento fabrikaları, cam fabrikaları gibi yapı malzemelerinin üretim sürecinde kontrol sistem ve sensörlerine güç verir, sıcaklık, basınç, malzeme akışı gibi üretim parametrelerini izleyip yönetir, yapı malzemesi üretiminin kalitesini ve tutarlılığını sağlar.

Havacılık endüstrisi: Havacılık üretim ve test tesislerinde, çeşitli hassas enstrümanlar ve kontrol sistemleri için stabil güç sağlar ve havacılık ürünlerinin test ve üretim süreçlerinde doğruluk ve güvenilirlik sağlar.

Elektrik endüstrisi: Enerji santralleri ve trafo merkezleri gibi elektrik tesislerinde, enerji şebekesinin stabil çalışmasını ve güç kaynağı güvenliğini sağlamak amacıyla kontrol sistemleri ve izleme ekipmanlarına güç dağıtımı sağlamak amacıyla kullanılabilir.
