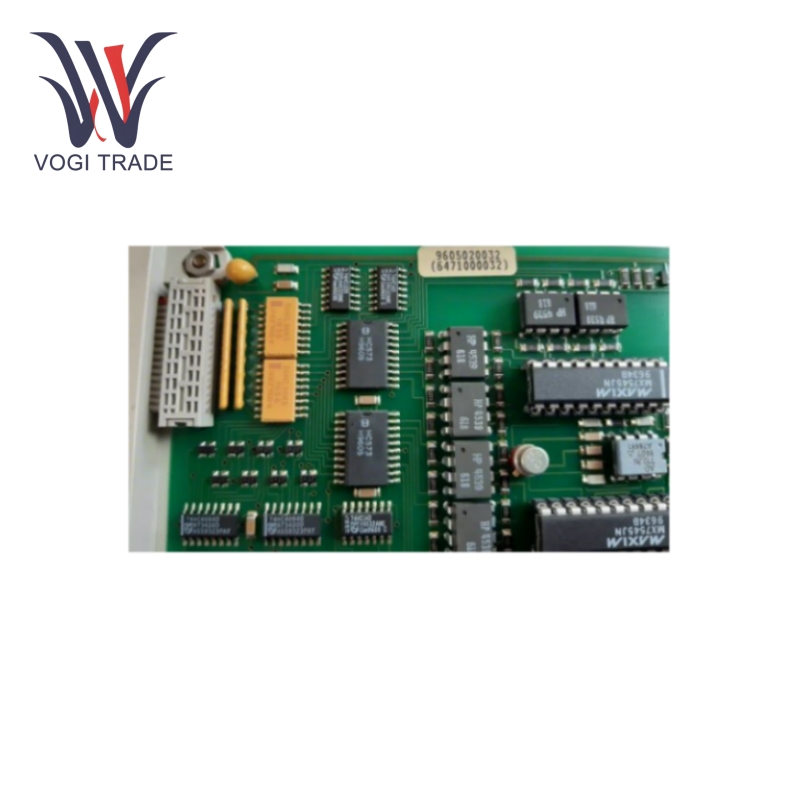

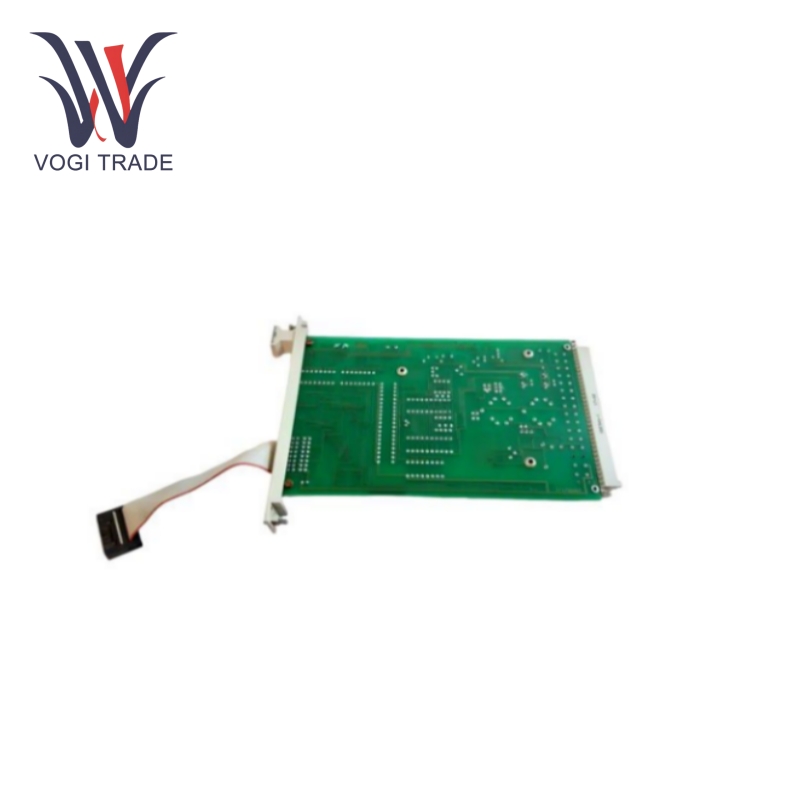

Honeywell 10205/2/1

Kullanım Parametreleri

HONEYWELL 10205/2/1, net kullanım parametrelerine sahip, arıza korumalı bir analog çıkış modülüdür; maksimum 30 mA akıma sahip 5 V DC güç kaynağına ve maksimum 65 mA akıma sahip 24 V DC güç kaynağına bağlanmalı ve her aktif çıkış ek 30 mA gerektirir. Güç kaynağı voltajından tamamen izole edilmiş, 0V1 ve 0V2 pinlerinin bağlı olduğu iki çıkış kanalından oluşur. 0 - 20 mA veya 4 - 20 mA çıkış özelliği olarak yapılandırılabilir ve her çıkış kanalı 12 bit D/A ile donatılmıştır. Kapatma akımı 0,05 mA'den azdır. Döngüden güç alındığında (aktif), maksimum döngü direnci 1k ohm'a ayarlanır ve maksimum çıkış voltajı 30 V DC'dir. Pasif harici güç kaynağı, minimum 7,5 V voltaj düşüşüyle ​​maksimum 40 V DC voltaj sağlar. WDG giriş akımında maksimum akım 0,5 mA'dır.

Pürün Özellikleri

caHız Arıza Güvenliği:Modül, proses güvenliği sürelerini yapılandırmak için arıza güvenliği fonksiyonu içerir. Analog çıkışların doğru çıkış değeri (mevcut değer ± %5) analog çıkışlar arasındaki güç kapatma özelliğini ve karışmayı belirlemek için izlenir. Ek olarak, her analog çıkış, uygulanan değere bakılmaksızın gözlemcinin ve/veya işlemcinin çıkışı kapatmasına olanak tanıyan yardımcı bir kapatma cihazıyla donatılmıştır. Her ne kadar bu özellik başka bir yerde tartışılmış olsa da, kritik uygulamalardaki süreçlerin güvenilirliğini ve emniyetini şüphesiz artırır.

Analog Çıkış Kontrolü:İki adet 0(4)-20mA çıkış kanalıyla, çeşitli durumlarda harici cihazları veya işlemleri kontrol etmek için yüksek hassasiyetli analog sinyaller mevcuttur. Çıkışlardaki 12 bit D/A dönüştürücüler yüksek doğruluk ve çözünürlük sağlayarak endüstriyel proseslerde akış, basınç, sıcaklık veya hıza ilişkin ince ayarlamalara olanak tanır.

Kalibrasyon ve İzleme:Modül kalibrasyon için P2 ve P3 potansiyometreleriyle donatılmıştır. Genişletici modül, genişletici düz kablo ve multimetre ile birlikte "FSC Sistemini ve Proses Durumunu Görüntüle" programındaki kalibrasyon seçeneği yardımıyla kalibre edilebilir. Ek olarak, her çıkış kanalında, çıkış akımının rahatça izlenmesine olanak tanıyan, sistemin derinlemesine teşhisi için geri bildirim sağlayan ve çalışma kontrol döngüsünün mükemmel doğruluğunu garanti eden bir A/D dönüştürücü bulunur.

Uyumluluk ve Entegrasyon:10205/2/1 modülü Honeywell ürün ailesinin bir parçasıdır ve diğer Honeywell kontrolörleri, I/O modülleri ve uygulama yazılımlarıyla tamamen uyumludur. Mevcut Honeywell DCS sistemleriyle entegrasyonu çok basittir ve otomasyon sistemi içinde kesintisiz iletişime ve koordineli süreçlere olanak tanır.

Uygulama Kapsamı

HONEYWELL 10205/2/1 birçok endüstride yaygın olarak kullanılabilir. Proses kontrol endüstrisinde, proses koşullarının hassas kontrolünün ürün kalitesi ve üretim verimliliği açısından kritik önem taşıdığı kimya tesisleri, rafineriler ve ilaç fabrikalarındaki vanaları, aktüatörleri veya diğer saha ekipmanlarını kontrol eder. Uygulamaya bir örnek, bir reaksiyon prosesindeki kimyasalların akışının düzenlenmesi veya bir boru hattı sisteminin basıncının kontrol edilmesi olabilir. Güç üretimi alanında modül, jeneratör uyarma akımını, türbin hızını veya soğutma suyu akışını kontrol edebilir, böylece fabrikanın çalışma stabilitesinin ve verimliliğinin artırılmasına yardımcı olur. Bina otomasyonu alanında HVAC (ısıtma, havalandırma ve iklimlendirme) çalışmasını kontrol etmek için kullanılabilir; iç ortamı konforlu tutmak ve enerji tasarrufu sağlamak için binadaki hava akışını ve sıcaklığını otomatik olarak ayarlayabilir.
