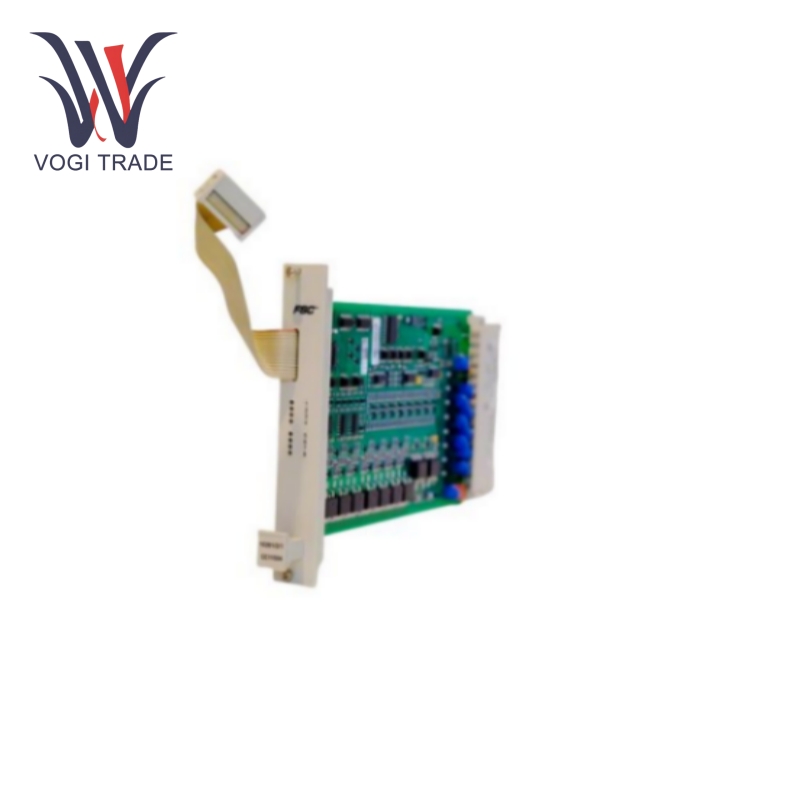

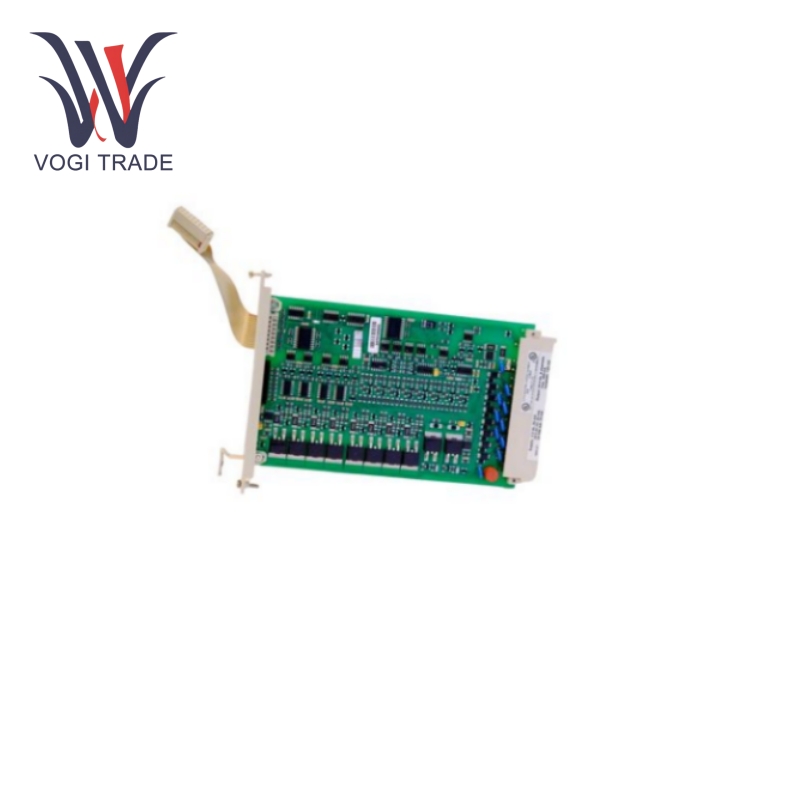

Honeywell 10201/2/1

Kullanım Parametreleri

Güç Gereksinimleri:Honeywell 10201/2/1, minimum 25 mA akıma sahip 5 VDC güç kaynağına sahip olmalıdır; ayrıca çıkış yükü olmadan dahili 24 VDC (25 mA) ve harici 24 VDC (70 mA) gereklidir. Çoklu güç kaynaklarının tasarımı, modül içindeki çeşitli malzemeler için kararlı çalışma fonksiyonları sağlayacaktır.

Çıkış Kanalları:Her biri 24 VDC, 550 mA olarak derecelendirilmiş sekiz çıkış kanalı vardır. Her kanal, dirençli yükleri (lambalar gibi) veya endüktif yükleri (solenoitler gibi) oldukça yüksek verimlilikle çalıştırır. Endüktif yükler için her çıkışta devre arızasını önlemek amacıyla yerleşik bir bastırma diyotu bulunur.

Çıkış Özellikleri:Çıkış, kısa devrelerin çeşitli bağlı cihazlar için güvenilir çıkış gücü sağlamasına olanak tanıyan 24 VDC katı hal güç kaynağıdır. Maksimum lamba yükü 120 ma'dır (2,9 w) ve izin verilen maksimum yük kapasitansı 1 µF'dir. Gerilim düşüşü 500 mA'da 2,0 VDC'den çok daha azdır, kapatma akımı 0,1 mA'dır ve izleme akımı 8 mA'dır.

Pürün Özellikleri

Arıza korumalı fonksiyon:Modülün tüm çıkış kanalları ve bastırma diyotları, olası tüm arıza korumalı uygulamalar için tamamen test edilmiştir.

Çıkış enerjisini kesme yetenekleri test edilecektir:ikincil cihazlarla enerji kesme kombinasyonu yetenekleri, çıkışlar arasındaki karışma ve yapılandırılmış proses güvenlik süresi dahilinde bastırma diyotunun işlevi. Kazaları ve ekipman hasarlarını azaltmak için anormal koşullar durumunda sistemin kilitlenmesini ve güvenliğini sağlarlar.

Sinyal çıkışı ve kontrolü:Sistem, motorlar, valfler ve röleler gibi herhangi bir harici cihazı veya bileşeni kontrol etmek için gerçek zamanlı dijital çıkış sinyalleri sağlayabilen sekiz çıkış kanalına sahiptir. Kanallar kısa devreye dayanıklı olacak şekilde tasarlanmıştır, böylece kendileri ve bağlı ekipmanlar için kısa devre hasarına karşı koruma sağlar, böylece sistemin kararlılığını ve dayanıklılığını artırır.

Uyumluluk ve entegrasyon:Honeywell modüler bir ayar olarak Honeywell 10201/2/1 modülünün entegrasyonu, diğer Honeywell kontrolörleri, sensörleri ve yazılımlarıyla mükemmel uyumluluğa sahiptir. Bu nedenle, mevcut otomasyon sistemiyle kolayca uyumludur ve üretim sürecinin tam kontrolünü ve izlenmesini sağlamak için farklı bileşenler arasında uygun bilgi alışverişi ve yürütme gerçekleştirilir.

Uygulama kapsamı

Endüstriyel otomasyon: Honeywell 10201/2/1, endüstriyel otomasyonun farklı yönlerinde yaygın olarak kullanılmaktadır; Üretim, transfer, gıda ve ilaç endüstrilerini kontrol edin. Mikser, konveyör ve paketleme istasyonları gibi üretim proseslerini kontrol etmek, üretim verimliliğini artırmak ve ürün kalitesini iyileştirmek için kullanılır.

Proses kontrolü:Proses kontrol sisteminde vanalar, pompalar ve diğer aktüatörler, parametrelerin stabilitesini ve güvenilirliğini sağlamak için prosesteki ürünün akışını, basıncını ve sıcaklığını düzenler.

Güvenlik sistemi: Honeywell 10201/2/1 işletim kullanımı, acil kapatma sistemleri ve yangın koruma sistemlerini içeren, güvenlik açısından kritik sistem alanında hatalı konumdadır. Acil bir durumda personel ve ekipman güvenliği kaybını önlemek için güç kaynağının bağlantısını kesebilir veya ilgili güvenlik cihazını çalıştırabilir.
