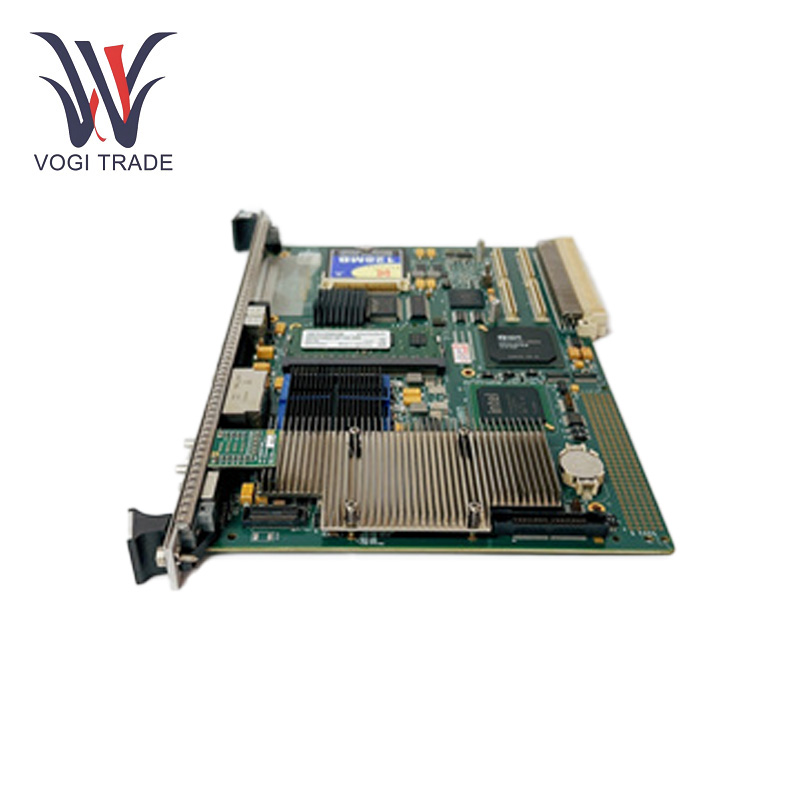

GE IS415UCCCH4A

OperasyonParametrelerimiz

İşlemci:1.6 GHz'de Intel Pentium M işlemci.

Hafıza: 256 MB DDR RAM.

İşletim sistemi: QNX Neutrino, yüksek hızlı ve yüksek güvenilirlik endüstriyel uygulamalar için tasarlanmış gerçek zamanlı, çoklu görevli bir işletim sistemi.

Güç Gereksinimleri: DC'de +5.

Çalışma sıcaklığı: 0 ila +50 ° C.

Ethernet bağlantı noktaları: UDH'ye bağlantı için iki 10/100/1000Base-TX Ethernet bağlantı noktası ve isteğe bağlı kontrol verileri otoyolu (CDH).

Ürün özellikleri

Uygulama Kodu Yürütme: Endüstriyel süreçleri yönlendirmek için kullanılan uygulama kodunu yürütür

Sistem iletişimi: Denetleyici ve G/Ç paketleri arasında yerleşik G/Ç ağ arayüzleri aracılığıyla iletişimi etkinleştirir

Veri işleme: GE IS415UCCCH4A, endüstriyel operasyonların uygun yönetimi ve kontrolü için çeşitli girişlerden alınan verilerin işlenmesini sağlar.

Kontrol ve İşleme: GE IS415UCCCH4A, Mark VIE serisinde dağıtılmış kontrol için uygulama kodlarını yürütmeyi amaçlayan tek bir slot denetleyici kartıdır. Bağlandığı cihazların çalışmasını kontrol etmek için farklı kontrol algoritmaları çalıştırabilir.

İletişim arayüzü: Çoklu iletişim bağlantı noktaları. GE IS415UCCCH4A ayrıca iki 10/100/1000Base - T Ethernet konektörüne sahiptir. Diğeri, HMIS veya diğer kontrol cihazlarıyla iletişime izin veren birim veri otoyol bağlantısı ile çalışır. İsteğe bağlı bir Ethernet ağ bağlantısı için hizmet verilebilir. Ek bir bonus olarak, Rs - 232C bağlantısı için, eski cihazlara bağlanma veya hata ayıklama amacıyla sınırlı olmamak üzere çeşitli iletişim ihtiyaçları için kullanılabilen bir COM1 bağlantı noktasına sahiptir.

Senkronizasyon: GE IS415UCCCH4A, IEEE 1588 standardına göre G/Ç paketlerinin ve denetleyicilerinin saatlerini R, S ve T I/O ağları aracılığıyla 100 mikrosaniye içinde senkronize edebilir. Bu tür yüksek hassas bir senkronizasyon, dağıtılmış bir kontrol sistemindeki farklı bileşenlerin birbiriyle koordine edilmesini sağlamak için çok önemlidir ve verilerin zamanında ve doğru bir şekilde alınmasını ve işlenmesini sağlar.

Kurulum

Raf ve Yuva Yerleştirme: Denetleyici modülü dört yuva rafıdır. En az bir veya iki güç kaynağı ile. Birincil denetleyici solda olmalıdır - çoğu yuva (yuva 1). Tek bir raftaki bu ikinci, üçüncü ve dördüncü yuvalar ek kontrolörlere sahip olabilir. Depolama ömrünü uzatmak için bir CMOS pilinin fişini çekmişse, kartı yerleştirmeden önce pil jumper'ın yeniden takılması gerekir.

Fizkal yerleştirme: Mark VI VME panolarının sadece ejektörleri olduğu yerlerde UCCC modülünde, tahtayı monte etmek için altta ve üstte enjektörler/ejektörler bulunur, üst ejektörü yukarı ve alt ejektörü aşağı indirir ve daha sonra tahtayı rafa kaydırır. Enjektörleri kullanarak, kartın arkasındaki konum konnektörü arka plaka konnektörünü taktığında tahtayı tamamen oturtun. Ardından, üst enjektöre aşağı iterken, alt ejektör üzerinde yukarı çekin. Gösterildikten sonra, üst ve alt enjektör/ejektör vidalarına vidalayın. Bir şasi zemin bağlantısı sağlamanın yanı sıra, mekanik stabilite de sağlar.

Güç - Kapat: Raftaki herhangi bir tahtayı değiştirirken gücü kapatmanız önerilir. Bir - güç - tedarik ünitesinde, bir güç - tedarik çıkışları bir anahtar yoluyla sıfırlanabilir. Yardımcı bir denetleyici, her bir güç kaynağında her iki güç kaynağında her iki güç kaynağını, her seferinde bir güç kaynağını güvenli bir şekilde kaldırabilen, her bir güç - besleme - devresine güç girişini keser.

Uygulama aralığı

Güç üretimi: Enerji santrallerinde türbin operasyonlarının izlenmesi ve kontrolü.

Petrol ve gaz: Ekstraksiyon ve rafinasyon işlemlerinde süreçleri denetleme.

Kimyasal işleme: GE IS415UCCCH4A Farklı kimyasal üretim süreçlerini denetleyen.

Su arıtma: Su saflaştırma ve dağıtım sistemlerini yönetme.

Sorun giderme

Sistem izleme: Anomalileri tanımlamak için sistem performansını düzenli olarak izleyin.

Bağlantılar: Tüm bağlantıların sıkı ve korozyon/hasarsız olduğunu doğrulayın.

Sistem ve Kod Güncellemeleri: Her zaman işletim sistemi ve Uygulama Kodunu en son sürümde tutun.

Çevre koşulları: Operasyon ortamının gerekli sıcaklık ve nem aralıklarında olduğundan emin olun.
