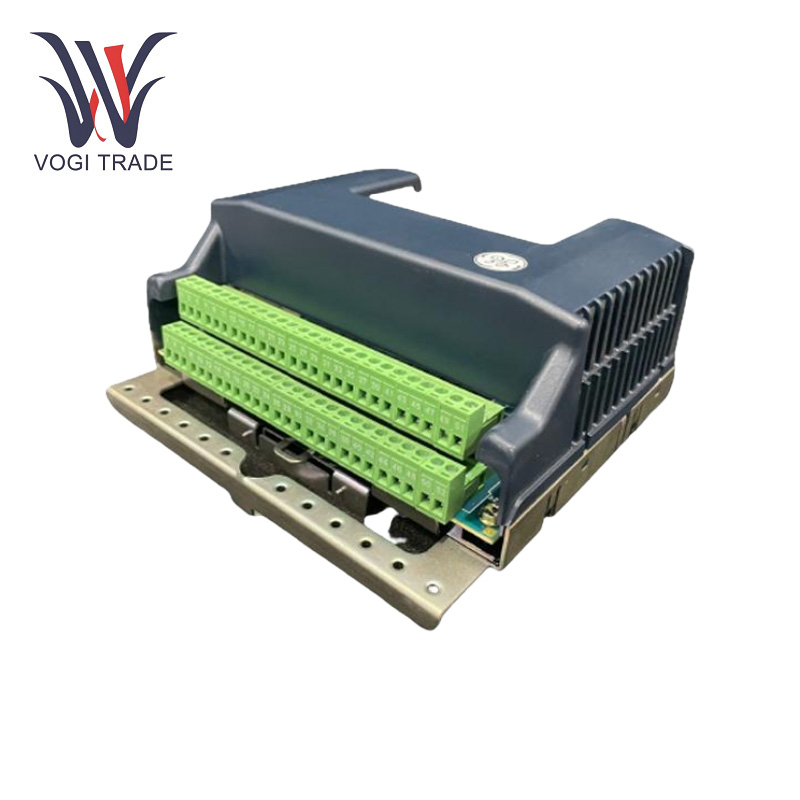

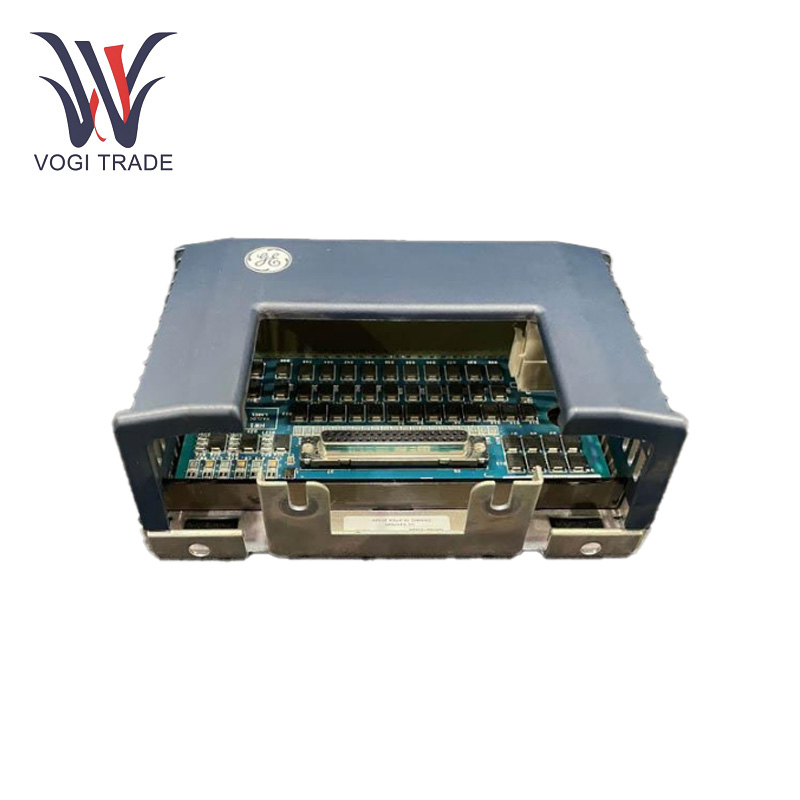

GE IS410STAIS2A

Çalışma parametreleri

Giriş Voltajı:24V DC

Çalışma sıcaklığı:-40 ° C ila +85 ° C

Analog girişler:Modül, iki telli, üç telli, dört telli veya harici olarak güçlendirilmiş vericileri barındıran 10 analog girişi destekler.

Analog çıkışlar:0 ila 20 mA aralığında yapılandırılabilen 2 analog çıkış sağlar.

Gürültü bastırma:Hem girişler hem de çıkışlar, dalgalanmaları ve yüksek frekanslı gürültüyü önlemek için sinyal bütünlüğünü arttırmak için gürültü bastırma devresi ile donatılmıştır.

Ürün özellikleri

Analog I/O işlevi:GE IS410STAIS2A, bir simpleks analog I/O terminal kartıdır ve veri toplama ve kontrolünde yaygın olarak kullanılır. 10 analog girişe bağlı endüstriyel sınıf sensörleri, sıcaklık sensörleri, basınç sensörleri ve akış sensörleri gibi kaynaklardan gerçek zamanlı veriler sağlar. İşlenen verilerden, iki analog çıkış fiziksel aktüatörlere kontrol sinyalleri sağlayabilir.

Sistem tanımlama:GE IS410STAIS2A, kendisini sistem paketine tanımlayabileceği bir yerleşik sistem kimlik çipine sahiptir. Bu, bir teknisyen, tahtayı sıkıca paketlenmiş bir endüstriyel kontrol sisteminden kolayca bulabilir ve servis edebileceği için sistemin teşhis ve bakımını büyük ölçüde basitleştirir.

Sinyal alımı:GE IS410STAIS2A, vericilerden ve farklı sensörlerden analog sinyaller elde eder; İkincisi daha sonra kontrol sistemi tarafından kullanılan verilere dönüştürülür.

Sinyal Ekipmanı:GE IS410STAIS2A, kesin kontrol eylemi için aktüatörlere veya diğer cihazlara analog çıkış sinyalleri sağlar.

Gürültü filtreleme: Doğru sinyal iletimini sağlamak ve hatalı verilerin iletilmesi riskini azaltmak için elektrik gürültüsünü bastırmak için yerleşik devre.

Uygulama aralığı

Güç üretimi:GE IS410STAIS2A Enerji santrallerinde türbin parametrelerini kontrol ve izleme.

Kimyasal İşleme:Kimyasal üretimde kritik süreç değişkenlerinin çıkışı.

Su Arıtma:Su arıtma süreçlerinin kalitesini izlemek için

Petrol ve Gaz:Ekstraksiyon ve rafinasyon işlemlerinin yönetimi.

Sorun giderme

Giriş/Çıktı Sorunları:Analog girişler veri almıyorsa veya analog çıkışlar beklediğiniz sinyalleri üretmiyorsa, önce bağlantılarınızı doğrulayın. Bu, gevşek veya hasarlı kabloların neden olduğu sinyal kaybı veya yanlış okuma olmadığından emin olmanıza yardımcı olacaktır. Benzer şekilde, sensörlerin ve aktüatörlerin doğru çalıştığından emin olun. Kusurlarsa, doğru sinyalleri gönderemeyebilir veya alamazlar.

Sistem Tanımlama Sorunları:Yerleşik kimlik yongasının kartı sistem paketine tanımlamaması durumunda, kartını sıfırlamaya çalışın. Basit bir güç - Cycle çoğu zaman bunları giderir. Sorun devam ederse, kimlik çipinde bir donanım hatası olabilir ve bir kimlik değişimine ihtiyacınız olabilir.

Güç - İlgili aksaklıklar:Güç göstermeyen, hatta aralıklı güç göstermeyen kartlar gibi ilgili aksaklıklar, ilk adım güç kaynağı ünitesini kontrol etmektir. Voltaj beslemesini kontrol edin.

Sinyal doğrulaması:Giriş ve çıkış sinyallerinin tutarlı ve doğru olduğundan emin olun.

Gürültü muayenesi:Sinyal parazitini önlemek için gürültü bastırma özelliklerinin doğru çalıştığından emin olun.

Bağlantı bütünlüğü:Tüm bağlantıları düzenli olarak hasar veya korozyon olup olmadığını kontrol edin ve gevşek kabloları sıkın.
