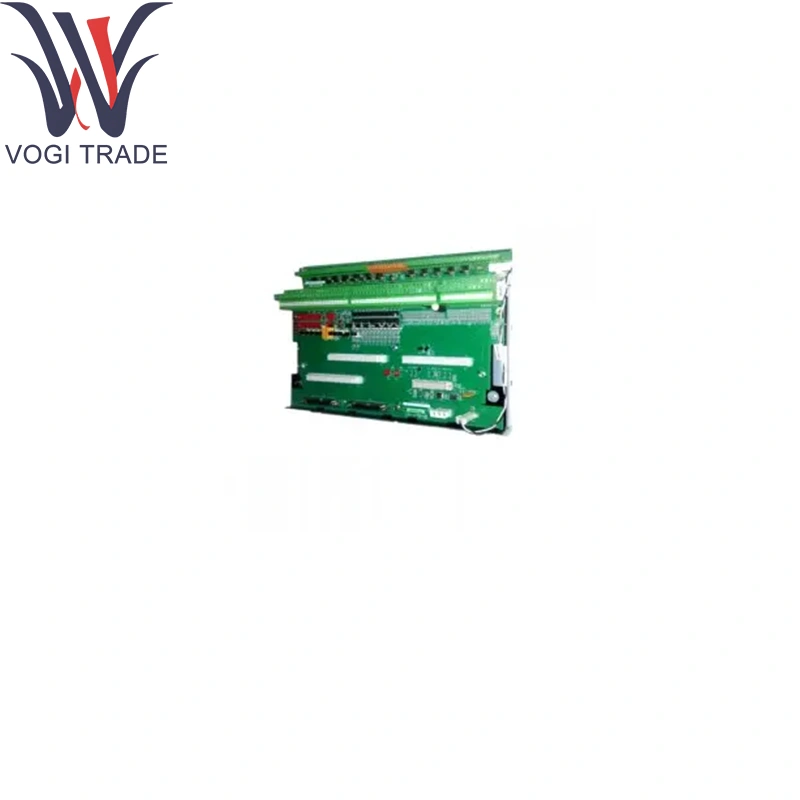

IS400TCASH1AGD ver

Teknik parametreler

Giriş Kanalları:

6 × Termokupl Girişleri (J, K, T, E Seçilebilir)

6 × 4-20 mA Akım-döngü girişleri (pasif)

Termokupl özellikleri:

Tür başına aralık: Bkz. Standart Termokupl tabloları (–270 ° C ila +1820 ° C)

Doğruluk: okumanın ± 0.25 ° C veya ± % 0.1

Çözünürlük: 0.1 ° C; Örnekleme: 20 örnek/s

Kanal başına soğuk kavşak tazminatı (GE IS400TCASH1AGD)

Güncel döngü özellikleri:

Menzil: 4-20 Ma; ± % 0.1 tam ölçekli doğruluk

Çözünürlük: 16 bit; Örnekleme: 100 örnek/s

30 Ma'ya kadar aşırı akım kelepçesi; ters polarite koruması

İzolasyon: ≥ 1 kV takviyeli kanaldan kanaldan ve kanaldan yere

Filtreleme: Programlanabilir dijital düşük geçişli filtreler (50 Hz'e kadar)

Kaplama: Nem ve kimyasal direnç için D Sınıfı

Ürün fonksiyonu

GE IS400TCASH1AGD, tek bir güvenlik dereceli G/Ç modülünde karışık termokupl ve analog akım sinyallerini doğrusallaştırır ve dijitalleştirir. Aralık dışı, açık devre veya aşırı akım hataları için sensör döngülerini sürekli olarak izler ve hemen seyahat mantığı için çekirdek güvenlik denetleyicisine teşhisleri rapor eder.

Çekirdek Destekleme Modülleri

Çekirdek Güvenlik Denetleyicisi: IS220YSILS1B YSIL GÜVENLİK-I/O PACK

Güç Kaynağı Modülü: Döngü Uyarma ve Kartı Gücü için IS210AEPSG1A

Güvenlik Mantık İşlemci: Kapanma kararlarını yürütmek için IS200TCSAS1A (GE IS400TCASH1AGD ile arayüzlendi)

Uzatma bileşenleri

Diken Terminal Blokları: Yansıtmayı Önlemek İçin Anahtarlı 12 Yollu Vidalı Kumba Blokları (GE IS400TCASH1AGD)

Din-Rail/Panel montaj kitleri: 35 mm ray veya panel montajı için adaptör klipsleri ve açı parantezleri

Koruyucu Aksesuarlar: EMI/RFI baskılama için kablo-kalkan kelepçeleri ve ferrit çekirdekler

Kalibrasyon Armatürleri: Hem termokupl hem de akım döngülerinin alan doğrulaması için harici sıfır/açıklık kalibratörleri

Yazılım Desteği

Yapılandırma ve Kalibrasyon:

GE Controlst ™/ToolboxSt ™ 'de önceden tanımlanmış güvenlik döngüsü şablonları

Her kanalın sıfır/açıklığı veya soğuk kavşak ofseti için çevrimiçi kalibrasyon sihirbazları (GE IS400TCASH1AGD'ye uygulanır)

Teşhis ve İzleme:

HMI, OPC-DA etiketleri ve Denetleyici Diyagnostiği aracılığıyla erişilebilen gerçek zamanlı döngü hatası, açık devre ve menzilli alarmlar

Güvenlik Denetleyicisinde Arıza Günlüğü ile Güç Up'da Kendi Kendine Test

Ürün yazılımı: Mark Vies yazılım sürümlerinin bir parçası olarak ToolboxSt ™ aracılığıyla güncellenen pano düzeyinde ürün yazılımı

Dokümantasyon: GE Mark Vies Güvenlik-I/O Kurulum Kılavuzu ve Termokupl ve Analog Güvenlik G/Ç modülü referans kılavuzundaki ayrıntılı prosedürler
