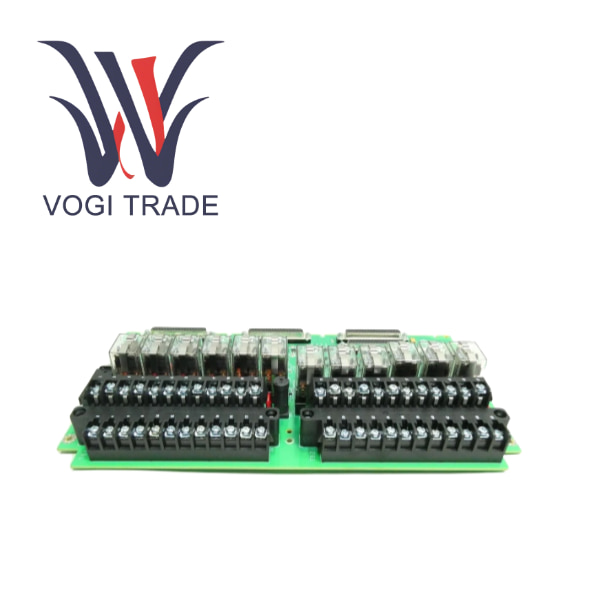

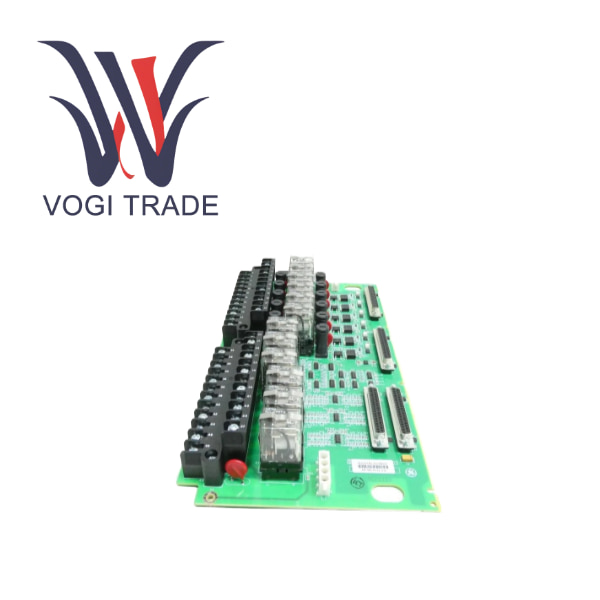

GE IS230TRLYH1BGG

Ürüne Genel Bakış

GE IS230TRLYH1BGG, General Electric tarafından Mark VIeS geliştirilmiş güvenlik türbini ve proses kontrol sistemi için tasarlanan son derece güvenilir ve yüksek düzeyde diyagnostik özellikli bir güvenlik rölesi çıkış terminal kartıdır. Mark VIeS dağıtılmış I/O mimarisinin temel güvenlik bileşeni olan bu kart, yalnızca Mark VIe sisteminin röle çıkışlarının tüm avantajlarını devralmakla kalmaz, aynı zamanda donanım ve donanım yazılımı geliştirmeleri sayesinde bir güvenlik aracı rolünü üstlenmesini ve IEC 61508 / IEC 61511 fonksiyonel güvenlik standartlarının gereksinimlerini karşılamasını sağlar. IS230TRLYH1BGG'nin kendisi, güvenlik sertifikalı G/Ç işlemci modülünden talimatlar alan ve dahili olarak entegre zorunlu odaklı kontak güvenlik röleleri aracılığıyla alarm cihazlarını, yardımcı sistem kilitlerini ve hatta ana yakıt valflerinin ve sahadaki diğer aktüatörlerin yardımcı kontrol devrelerini çalıştıran fiziksel bir arayüz ünitesidir. Kart, Mark VIeS kontrol mantığını fiziksel dünyaya bağlayan bir güvenlik köprüsü görevi görerek tehlikeli durumlarda sistemin öngörülebilir ve güvenilir bir şekilde güvenli bir duruma girebilmesini sağlar.

Ürün Fonksiyon Özellikleri

İşlevsel güvenlik için yerel destek

IS230TRLYH1BGG'nin temel ayırt edici avantajı budur. Kart basit bir röle kartı değildir; brülör yönetimi, ESD, aşırı hız koruması vb. gibi uluslararası standartlara uygun güvenlik devreleri oluşturmak için doğrudan kullanılabilen sertifikalı bir güvenlik bileşenidir.

Zorunlu yön kontakları ve yüksek teşhis kapsamı

Zorunlu yön kontakları donanım düzeyinde güvenlik garantileri sağlar.

Sargı akımı izleme, Komut/Geri Bildirim teşhisi, yazılım düzeyinde derin kendi kendini kontrol etme yetenekleri sağlar. Bir araya geldiklerinde, yüksek SIL düzeylerine ulaşmanın anahtarı olan son derece yüksek SFF ve teşhis kapsamına ulaşırlar.

Mark VIe'nin olağanüstü mimarisini miras almak

Ayrı tasarım, güvenlik devrelerinin bakımı için ana kontrol kabininin açılması ihtiyacını ortadan kaldırarak saha dışı bakımın önemli avantajını korur.

Zorlu ortamlara uyarlanmış, yüksek güvenilirliğe sahip endüstriyel sınıf bileşenler ve sağlam tasarım.

Esnek güç kaynağı seçenekleri, çeşitli yerinde güç kaynaklarını destekler ve sigortalarla korunur.

Mark VIeS ekosistemine kusursuz entegrasyon

Güvenlikle ilgili tüm konfigürasyonlar, teşhisler ve alarmlar, ToolboxST Güvenlik yazılımı aracılığıyla tekdüze olarak yönetilir ve temel proses kontrol ekranlarıyla entegre edilerek operatörlere tutarlı bir deneyim sağlanır.

İlgili ürün önerileri

Tamamlayıcı G/Ç işlemci modülü

IS230QCRCH1A / IS230QCRRH1A, Mark VIeS emniyet rölesi çıkış işlemci modülü.

Önceki nesil/güvenlik dışı muadillerine yönelik ürünler

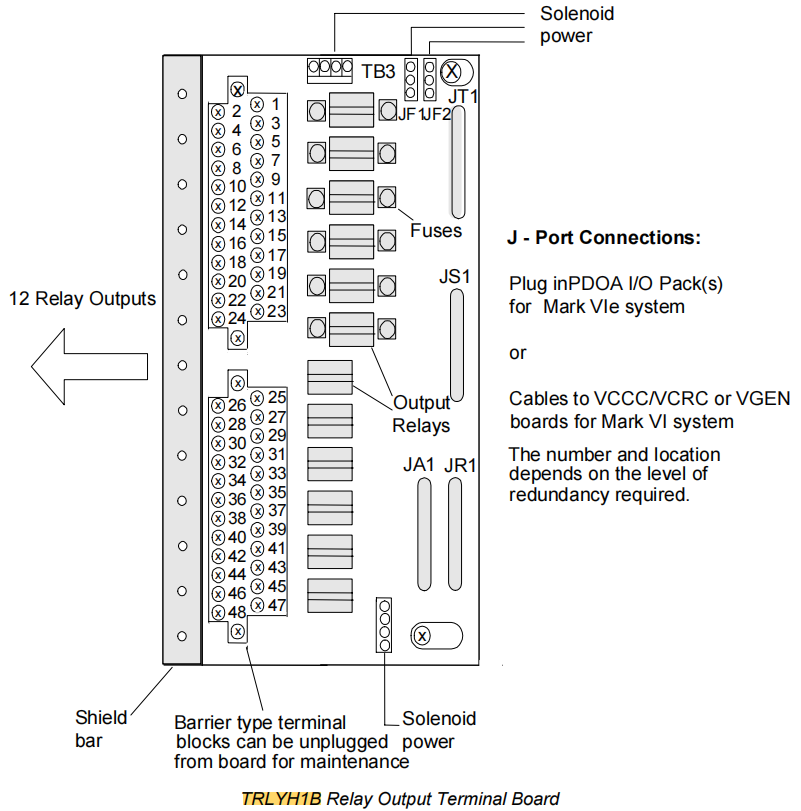

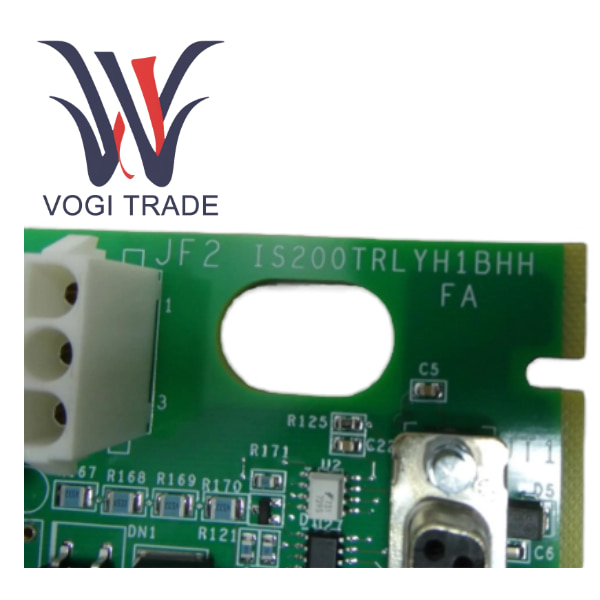

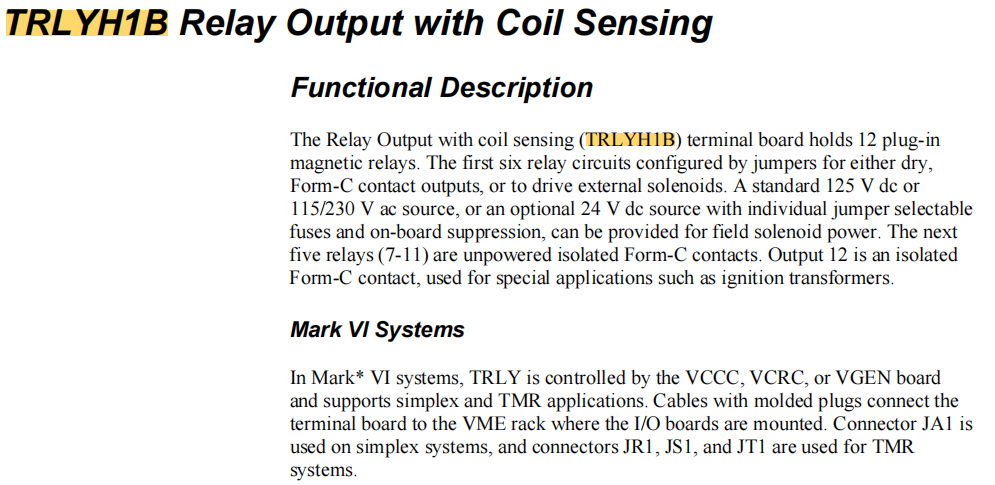

IS200TRLYH1B, Mark VIe için standart röle çıkış terminal kartı.

Tamamlayıcı yazılım

Güvenlik uygulamalarına yönelik konfigürasyon, doğrulama ve teşhis için GE ToolboxST Safety.

Kontrollü ekipman

Güvenlik derecesine sahip alarm ışıkları ve sesli uyarılar

Emniyet kilidi solenoid valfleri

Motor emniyet kontaktörlerinin bobini

Kurulum Kılavuzu

Yeterlilik Gereksinimleri

Kurulum ve konfigürasyon çalışmalarının fonksiyonel güvenlik eğitimi almış ve sertifika almış mühendisler tarafından yapılması gerekmektedir.

Mekanik Tesisat

IS230TRLYH1BGG'yi kontrol kabini içindeki DIN rayına takın.

Elektrik Bağlantısı

Sistem tarafında doğru GE özel örgülü kabloyu kullanın ve QCRx güvenlik G/Ç modülüne bağlayın.

Saha Tarafı

Kesinlikle güvenlik devresi şematik diyagramına göre bağlayın.

Güvenlik devresinin güç kaynağı sertifikalı bir güvenlik güç kaynağı olmalıdır.

Geri besleme fonksiyonu kullanılıyorsa, rölenin zorlanmış yönlü yardımcı kontağından gelen kablo, terminal panosunun geri besleme terminaline bağlanmalıdır.

Tüm bağlantılar sağlam ve açıkça işaretlenmiş olmalıdır.

Güç Açma ve Güvenlik Doğrulaması

Açtıktan sonra her kanalın durumunu ToolboxST Güvenlik yazılımı aracılığıyla kontrol edin.

Güvenlik devresi doğrulamasının tamamı gerçekleştirilmelidir.

Talimatların, geri bildirimin ve teşhis alarm fonksiyonlarının statik test doğrulaması.

Dinamik testler, tehlikeli senaryoları simüle etmek ve tüm SIF'nin süreci belirtilen süre içinde güvenli bir duruma getirip getiremeyeceğini doğrulamak için güvenli koşullar altında gerçekleştirilir.

Tüm testler resmi olarak belgelenmeli ve yetkili personel tarafından onay için imzalanmalı ve sistemin işleyişi ve gelecekteki denetimler için temel oluşturmalıdır.
