IS230TNSVH3A ver

Teknik parametreler

Ayrık Kanallar: Toplam 64 (32 giriş + 32 çıkış)

Giriş Türü ve Derecelendirmeleri:

Kuru temaslı kapatma tespiti, 24 V DC ıslatma (18-32 V DC aralığı)

Nominal Giriş Akımı: Kanal başına 2,5 mA

Donanım Debounce: 4 ms

Çıktı Türü ve Derecelendirmeleri:

Açık-Toplayıcı Transistör Çıkışları, 24 V DC Nominal (18-32 V DC)

Max Drive Akımı: Kanal başına 0,5 A

Koruma: Aşırı akım kapatma ve otomatik resetleme

İzolasyon: Güçlendirilmiş kanaldan kanaldan ve kanaldan yere (> 1 kV)

Diagnostics: Giriş kapalı ve çıkış sinyalleri için kanal başına durum LED'leri; Aşırı yük/açık yük için arıza raporlama

Arka Plan Arayüzü: G/O-Pack Taşıyıcıya Çift 50 Pimli Konektörler

Çevresel:

Çalışma sıcaklığı: –30 ° C ila +65 ° C

Depolama sıcaklığı: –40 ° C ila +85 ° C

Nem: % 95'e kadar RH, yoğunlaşmayan

GE IS230TNSVH3A bu çevresel derecelendirmeleri karşılıyor.

Ürün fonksiyonu

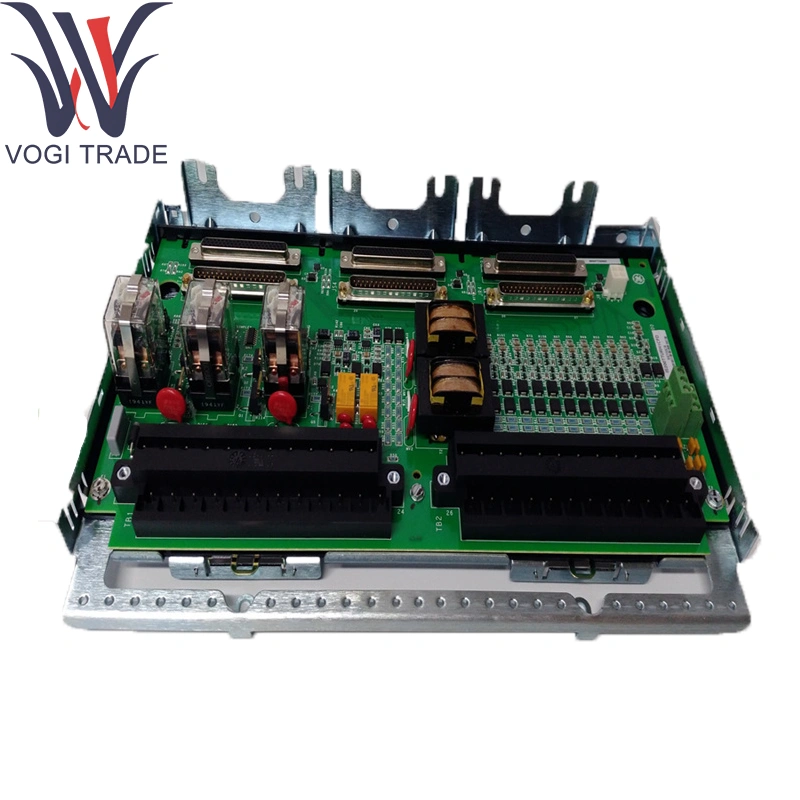

GE IS230TNSVH3A, çok sayıda ayrı alan sinyalini tek, kompakt bir G/Ç modülüne birleştirir. Hem girişler hem de çıkışlar için güvenilir izolasyon, koşullandırma ve teşhis sağlar ve durum ve komutları Ionet Ethernet veri yolu üzerinden Mark VIE CPU'ya ileterek minimum raf ayak izinde yüksek yoğunluklu ayrık kontrol sağlar.

Çekirdek supporting modülleri

G/Ç Paket Taşıyıcı: IS42XPSCAH1B Güç/Taşıyıcı Montaj

Denetleyici Modülü: İşleme ve Mantık için Mark VIE CPU (örn., IS200TPROH1C)

Ethernet Switch: Ionet Omurga Bağlantısı için IS420ESWB Serisi

Bu taşıyıcı montaj GE IS230TNSVH3A'ya ev sahipliği yapar.

Uzatma bileşenleri

Diken Terminal Blokları: Yanlış yerleştirilmeyi önlemek için anahtarlı 64 yönlü vidalı kelepçe blokları

Montaj Donanımı: Raf veya Kayma Kurulumu için Din-Rail veya Panel Mount Adaptörleri

Koruma ve Topraklama: EMI baskılama için kablo-kalkan kelepçeleri ve ferrit çekirdekler

Yedek Transistör Sürücüleri: Bakım için Alan tarafından Taşınabilir Sürücü Kartuşları

Bu bileşenler GE IS230TNSVH3A ile arayüz oluşturur.

Yazılım Desteği

Yapılandırma: Kanal başına parametreler olmadan GE Controlst ™/ToolboxSt ™ üzerinden basit kanal eşlemesi

Teşhis ve İzleme:

HMI, OPC-DA etiketleri ve Denetleyici Diyagnostiklerinde erişilebilen gerçek zamanlı giriş/çıkış durumu ve arıza sayaçları

Teşhis raporlaması ile güçlendirme konusunda otomatik kendi kendine test

Ürün Yazılımı Güncellemeleri: Mark VIE Sistem sürümlerinin bir parçası olarak teslim edilir; Toolboxst ™ aracılığıyla uygulanır

Dokümantasyon: GE Mark VIE/VIES G/Ç Kurulum Kılavuzu ve Yüksek Yoğunluklu Ayrık G/Ç modülü referans kılavuzunda ayrıntılı

Bu yazılım desteği GE IS230TNSVH3A'yı kapsar.
