GE IS230TNDSH2A PDIO Terminal Kurulu

Teknik parametreler

GE IS230TNDSH2A Kanalları:

Ayrık Girişler: 24 Yalıtılmış Kontak Girişleri

Röle Çıkışları: 12 Form C izole röle çıkışları

Islatma Voltajı (Girişler): 18–32 V DC (Nominal 24 V DC)

GE IS230TNDSH2A Çıkış Dereceleri (Röleler):

Maksimum Anahtarlama Voltajı: 125 V DC

Maksimum Anahtarlama Akım: İletişim başına 2 A

GE IS230TNDSH2A Yanıt Süreleri:

Giriş Taraması: ≤ 4 ms Debounce

Röle Çalıştırma/Sürüm: ≤ 10 ms/5 ms

İzolasyon: Kanaldan kanaldan ve kanaldan yere takviyeli izolasyon

Bağlantı: 52 pozisyonlu takılabilir terminal bloğu için sağ açılı PCB başlığı

GE IS230TNDSH2A Çalışma Koşulları:

Sıcaklık: –40 ° C ila +70 ° C

Nem: % 95'e kadar RH, yoğunlaşmayan

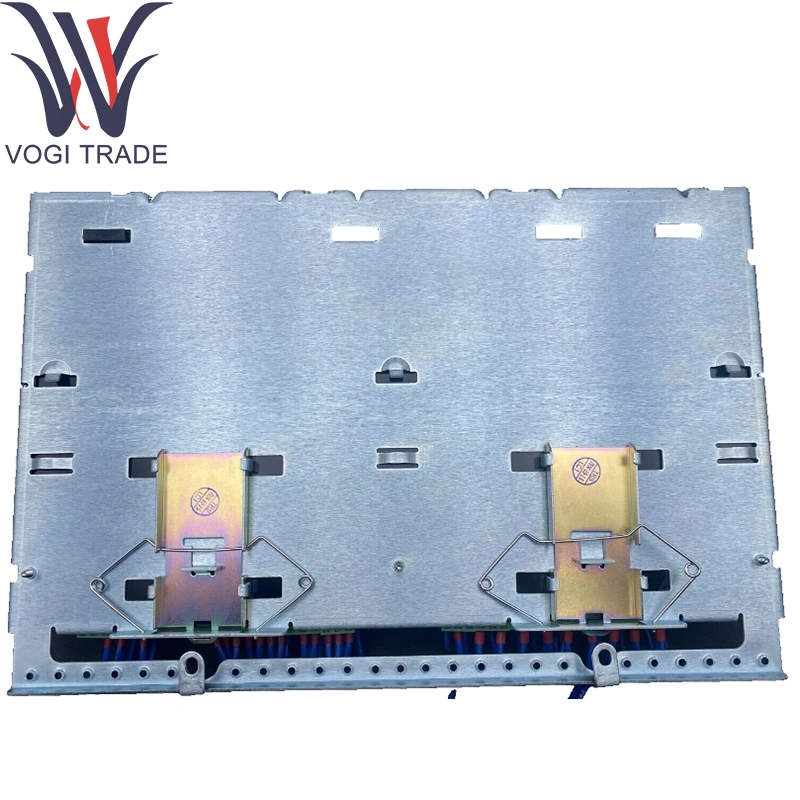

Montaj: Din-rail (35 mm) veya adaptör klipsli düz panel

Ürün fonksiyonu

GE IS230TNDSH2A PDIO Terminal kartı, karışık ayrık G/Ç sinyalleri için sağlam, yüksek yoğunluklu bir sonlandırma noktası, saha kablolu kontakları ve yükleri PDIO G/Ç paketi için koşullandırılmış, izole kanallara çevirir. Kablolamayı merkezileştirir, galvanik izolasyon ve aşırı gerilim koruması yoluyla sinyal bütünlüğünü sağlar ve doğrudan G/Ç paketi aracılığıyla Ionet Ethernet veri yoluna arayüzler.

Çekirdek Destekleme Modülleri

Ayrık G/Ç Paketi: IS220PDIOH1A (Simplex) veya IS220PDIOH1B (REDUNDANT)

Denetleyici: Mark VIE CPU Modülleri (ör. IS200TPROH1C Serisi)

Güvenlik ve Mantık: Mark, PDIO'nun Güvenlik Kilitlerini Beslediği Güvenlik İşlemcilerini Vians

Uzatma bileşenleri

Terminal Blokları: Yanlış birleştirilmeyi önlemek için anahtarlı vida kelepçesi yırtılabilir bloklar

Din-rail/pedal montaj klipleri: 35 mm din-ray veya panel montajı için adaptör kitleri

Koruyucu Aksesuarlar: EMI baskılama için kablo-kalkan kelepçeleri ve ferrit boncuklar

Yedek Röleler ve Bakım Kitleri: Yedek Röle Kartuşları ve Terminal Blok Kitleri

Yazılım Desteği

Yapılandırma ve Kalibrasyon: Tahtada Yok - Kanallar Pack Firmware tarafından tanımlanır

Diagnostics: Giriş durumu, röle çalışması ve kontrolör teşhisi ve HMI alarmları yoluyla bildirilen hata sayaçları

Entegrasyon: GE Controlst ™/ToolboxSt ™ Mühendislik Araçları ve Mark Vies Uygulama Yazılımına Şeffaf

Ürün Yazılımı Güncellemeleri: ToolboxSt ™ üzerinden G/Ç Pack ürün yazılımının bir parçası olarak teslim edildi

Dokümantasyon: GE Mark VIE/VIES G/Ç Kurulum Kılavuzu ve PDIO PACK Referans Kılavuzu
