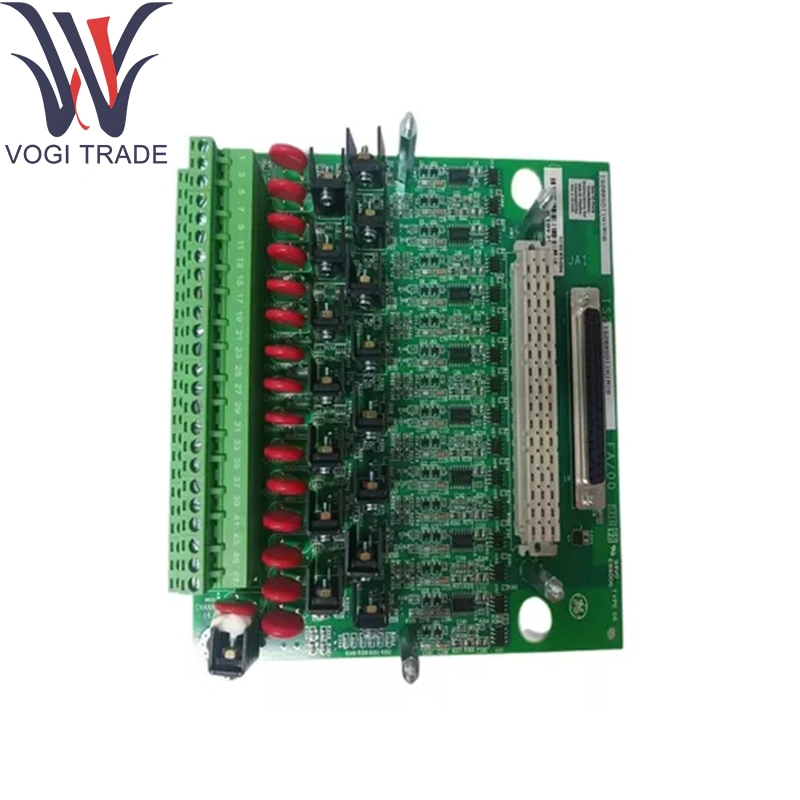

GE IS230SDIIH1A MKVIE İZOLLU KONUMA Giriş Montajı Simpleks

Teknik parametreler

Kanallar: 16 izole dijital giriş

Giriş Türü: TTL/CMOS Uyumlu, Yüksek Hızlı Kontak Algılama

Örnekleme oranı: kanal başına 10kHz'e kadar; tüm kanallarda senkronize

Giriş Voltaj Aralığı: 0-32VDC (Nominal 24V ıslatma)

Giriş Akımı: Aktif kanal başına 5mA

Debounce & Filtreleme: Kullanıcı tarafından yapılandırılabilir dijital filtreleme (0-5ms)

İzolasyon: Güçlendirilmiş kanaldan kanaldan ve kanaldan yere

Konnektör: 52 pozisyonlu takılabilir terminal bloğu için sağ açılı PCB başlığı

LED göstergeleri: Kanal başına durum Durum LED'leri etkinlik ve hata için

GE IS230SDIIH1A Çevre:

Çalışma sıcaklığı: -30 ° C ila +65 ° C

Depolama sıcaklığı: -40 ° C ila +85 ° C

Nem:%95'e kadar RH, yoğunlaşmayan

Ürün fonksiyonu

GE IS230SDIIH1A IS200SDIIH1ADB Hızlı ayrık olayları yakalar ve zaman damgalalar ve Ionet Ethernet veri yolu üzerinden deterministik dijital giriş verilerini Markvie CPU'ya sunar. Gelişmiş kontrol algoritmalarını, güvenlik kilitlerini ve yazılım seviyesi yoklama gecikmeleri olmadan etkinlik dizisi kaydını desteklemek için giriş anlık görüntülerinin hassas bir şekilde hizalanmasını sağlar.

Çekirdek Destekleme Modülleri

GE IS230SDIIH1A MKVIE İZOLLU KONUMA Giriş Montajı Simpleks
G/Ç Paket Taşıyıcı: IS42XPSCAH1B Güç/Taşıyıcı Montaj

Denetleyici Modülleri: Markvie CPU Ailesi (örneğin, IS200TPROH1C)

GE IS230SDIIH1A Tamamlayıcı G/Ç kartları:

Yüksek hızlı röle çıkışları (IS400TRLYS1B)

Analog giriş modülleri (IS220PTCCH1B, IS230STTCH2A)

Güvenlik-Kritik G/Ç paketleri (IS220YSILS1B)

Uzatma bileşenleri

Diken Terminal Blokları: Yanlış yerleştirilmeyi önlemek için vida kelepçesi anahtarlı

Din-Rail & Panel Montaj Kitleri: 35 mm raylar veya kontrol kabinet panelleri için adaptör klipsleri ve açı parantezleri

Koruyucu Aksesuarlar: EMI Bastırma için Kablo Kalkalı Kelepçeler ve Ferrit Çekirdekler

Yedek LED montajlar: yedek kanal statüsü LED kitleri

Yazılım Desteği

Yapılandırma:

GECONTROLST ™/ToolboxSt ™ Şablonları aracılığıyla programlanan kanal örnekleme oranları ve Debounce ayarları

Arka Plan kimliği tanıma ile otomatik kanal eşlemesi

Teşhis ve İzleme:

HMI ekranlarında ve OPC-DA etiketlerinde erişilebilen gerçek zamanlı giriş etkinlikleri ve hata bayrakları

Denetleyici Diyagnostiği aracılığıyla etkinlik dizisi kaydı ve zaman damgası doğrulaması

Ürün Yazılımı Güncellemeleri: Markvie System Software'in bir parçası olarak teslim edilir; Toolboxst ™ aracılığıyla uygulanır

Dokümantasyon: GE Markvie/VIES G/Ç Kurulum Kılavuzu ve G/O-Pack Referans Kılavuzunun “Senkron Dijital Giriş Arayüzü” bölümünde ayrıntılı olarak açıklanmıştır
