GE IS230PCAAH1A

Marka: GE
Açıklama: Çekirdek Analog I/O Modülü
Durum: Yepyeni
Sertifika: COO TEST RAPORU GARANTİ MEKTUBU
Garanti: 1 yıl
Envanter Adeti: 8
Ödeme Süresi: T/T
Nakliye Limanı: Shenzhen
GE IS230PCAAH1A, General Electric (GE) Mark VIe kontrol sistemindeki kritik bir PCAA çekirdek analog modülüdür.

Talep Gönder

Ürün Açıklaması

imalat	GE
Model Numarası	IS230PCAAH1A
Sipariş Numarası	IS230PCAAH1A
Katalog	Mark VI
Menşei ülke	Amerika
HS KODU	8517795000
Boyut	35cm30cm10cm
Ambalaj Boyutu	37cm32cm13cm
Ağırlık	1,5 kg

Ürüne Genel Bakış

IS230PCAAH1A, General Electric'in (GE) Mark VIe kontrol sistemindeki önemli bir PCAA çekirdek simülasyon modülüdür. Gaz türbinlerinin ve endüstriyel proses kontrolünün temel bileşeni olan bu modül, çok çeşitli yüksek hassasiyetli analog sinyal giriş/çıkış fonksiyonları sunar. Termokuplların, titreşimin, LVDT'nin, servo sürücülerin, 4-20mA akım devrelerinin ve diğer sinyallerin sinyal koşullandırma ve işleme yeteneklerini entegre eder. Yüksek güvenilirlik ve kullanılabilirlik gerektiren zorlu endüstriyel ortamlar için özel olarak tasarlanan bu ürün, tek modlu, çift modlu ve üçlü yedeklilik (TMR) yapılandırmalarını destekler.

Kapsamlı sinyal arayüzü işlevi

GE IS230PCAAH1A 25 kanallı termokupl girişi, E, J, K, T, S vb. gibi birden fazla türü destekler ve açık devre algılama fonksiyonuna sahiptir.

10 kanallı 4-20mA akım girişi; Bunlardan iki kanal 4-20mA akım veya ±10V gerilim girişi olarak yapılandırılabilmektedir.
TCAT terminal kartı aracılığıyla üç yedek (TMR) 4-20mA çıkışa genişletilebilen iki adet 4-20mA çıkış (tek mod).
Altı LVDT uyarı çıkışı (7Vrms, 3,2kHz); 12 LVDT konum geri besleme girişi (TCAT aracılığıyla).
Her biri tam ölçekli 10mA aralığına sahip altı servo bobin, iki kablolu veya üç kablolu servo valfleri destekleyen çıkışı çalıştırır.
On iki titreşim (sismik) sinyal girişi (TCAT yoluyla) tepe hız ölçümü sağlar.
İki TTL darbe girişi (PCAA'ya doğrudan erişim) ve iki manyetik darbe akışı girişi (TCAT aracılığıyla).

Yüksek Güvenilirlik Mimarisi

Tek modlu, çift modlu ve TMR sistemlerinde esnek uygulama, kontrol sisteminin yüksek kullanılabilirliğini sağlar.

TMR konfigürasyonundaki analog çıkış, tek modül arızalarının çıkış üzerindeki etkisini en aza indiren bir arıza koruma fonksiyonuna sahiptir.

GE IS230PCAAH1A yerleşik teşhis işlevleriyle donatılmıştır. Modül açıldığında kendi kendini kontrol eder ve çalışma sırasında güç kaynağını, sinyal durumunu, referans voltajını, ADC/DAC devresini ve diğer fonksiyonları sürekli olarak izler. Ayrıntılı teşhis bilgileri, durum gösterge ışıkları (PWR, ATT) ve ToolboxST aracılığıyla sağlanır.

Çekirdek Analog Modül, yumuşak başlatma, akım sınırlama koruması, analog çıkış "intihar" rölesi ve servo çıkış harici "intihar" giriş fonksiyonlarıyla donatılmıştır.

Güçlü İşleme ve Kontrol Yetenekleri

Bu modül, denetleyiciyle (IONet) yüksek hızlı iletişimi destekleyen evrensel Mark VIe I/O işlemcisi ve çift Ethernet bağlantı noktasıyla donatılmıştır.
IS230PCAAH1A, 100Hz'e kadar frekansta çalışan altı bağımsız dijital servo regülatörle donatılmıştır ve çok sayıda karmaşık kapalı döngü kontrol algoritmasını destekler. Konum valfleri, hız oranı valfleri, sıvı yakıt valfleri ve diğer uygulama senaryoları için uygundur.

Teknik Özellikler

Güç kaynağı gereksinimi: P5 konektörü aracılığıyla 28V DC güç ±%5 sağlayın.

İletişim arayüzü: İki RJ45 Ethernet bağlantı noktası (ENET1, ENET2), 10/100Mbps uyarlamalı hızı ve çift ağ modunda çalışmayı destekler.

Çalışma sıcaklığı: -30°C ila +65°C

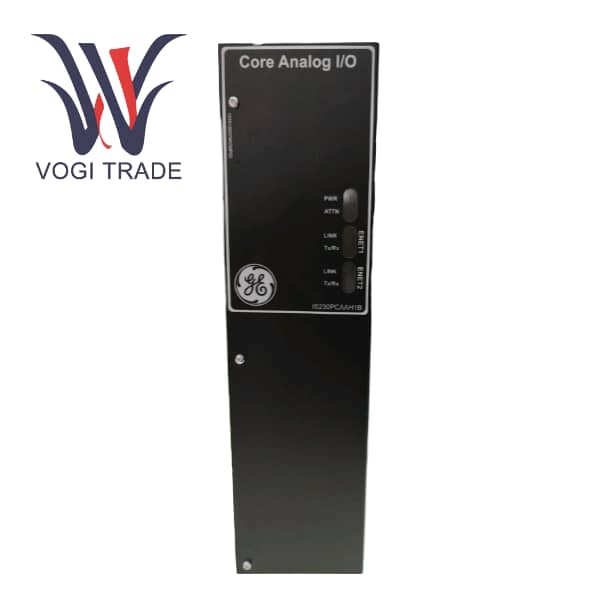

Durum göstergesi ışıkları: Yeşil PWR (güç), kırmızı ATTN (modül durumu), yeşil LINK/ sarı TxRx (Ağ etkinliği).

Yerinde kablolama: Ön paneldeki 120 noktalı Avrupa tarzı terminal bloğu (TCAS terminal kartı) aracılığıyla.

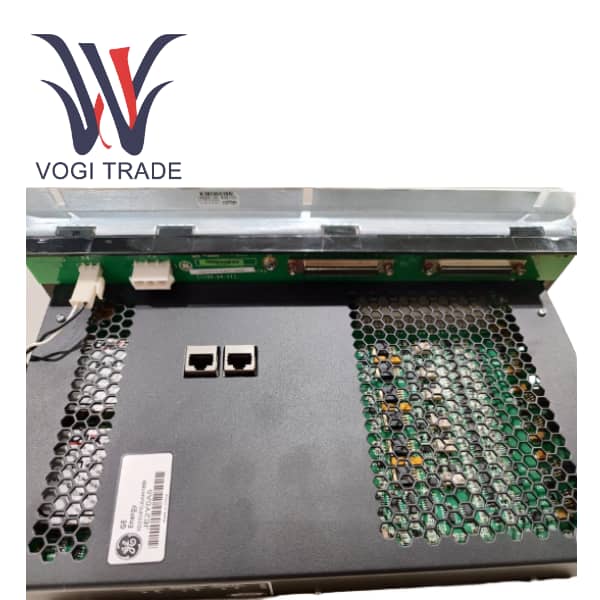

Sistem bağlantısı: P1/P2 (68 pin) TCAT terminal kartına bağlanır. P4, JGPA genişletme kartına güç verir. P5, modül için ana güç kaynağını sağlar.

Fiziksel boyutlar: 33,02 cm (yükseklik) ×17,8 cm (genişlik) × Lütfen modülün gerçek kalınlığına bakın.

Tipik Uygulamalar

Ağır hizmet tipi gaz türbini kontrol sistemleri (yakıt kontrol valfleri (GCV'ler), emme kılavuz kanatları (IGV'ler), hız oranı valfleri (SRV'ler) gibi).

Kompresör dalgalanma önleme kontrolü

Yüksek hassasiyetli analog sinyal işleme ve servo kontrolü gerektiren endüstriyel sürücü ve proses kontrol sistemleri.

Entegrasyon ve Uyumluluk

GE IS230PCAAH1A tipik olarak minimum değiştirilebilir ünite olarak IS200TCAS terminal kartıyla entegre edilir.

Fandout sinyal işleme yeteneklerini (yedek LVDT, titreşim ve analog sinyal girişi gibi) genişletmek için IS200TCAT terminal kartıyla birlikte kullanılabilir.

Tüm Mark VIe kontrolörleri, I/O modülleri ve ağ sistemleriyle tam uyumludur.
