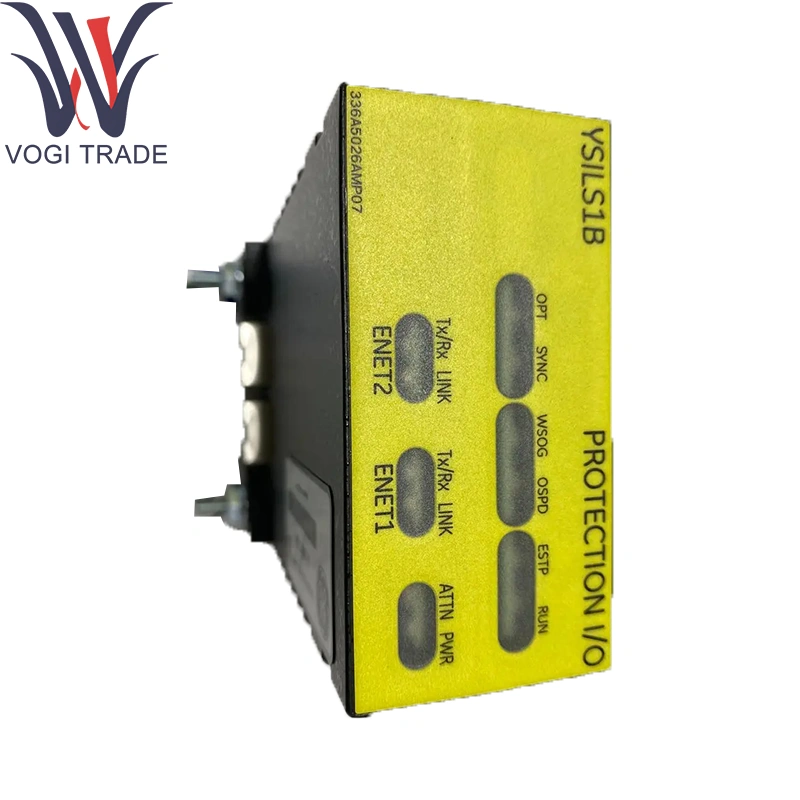

GE IS220YSILS1B Çekirdek Güvenlik Koruması G/Ç Paketi

Teknik parametreler

GE IS220YSILS1B GÜÇ VE SEĞERLENDİRME

YSIL Ana Arz: 27.4 - 28.0 - 28.6 V DC, ≤ 1.0 A

(Çekirdek Güvenlik Terminali) SCSA Beslemesi: 27.4 - 28.0 - 28.6 V DC, ≤ 0.75 A

GE IS220YSILS1B Güvenlik G/Ç devreleri

TCSA (E-Stop ve Solenoidler)

E-Stop Giriş: 18-32 V DC

E-Stop ıslatma Gücü Out: 24 V DC @ 100 MA

Solenoid (Pilot-Duty) Çıkış: 24-30 V DC @ 2 A

Kontak Çıktı: 24-30 V DC @ 5 A

PT (Basınç Gezisi) İçinde: 138 V AC @ 5-66 Hz

Kontak Giriş: 0-24-32 V DC

İletişim ıslatma Gücü Out: 18-24-32 V DC @ 3 Ma

Hız sensörü IN: ± 15 V PK @ 2-20 kHz

GE IS220YSILS1B WCSA (Alev Dedektörü ve Analog)

Reuter-Stokes Flame-Detector In: 0-20 Ma DC

Dönüştürücü Güç Çıktı: 24 V DC @ 21 MA

Hız Yeniden Yenileme Out: ± 5 V PK @ 250 Ma

GE IS220YSILS1B SCSA (Ayrık Güvenlik Kişileri ve Analog)

Kontak Giriş: 0-24-32 V DC

İletişim ıslatma Gücü Out: 18-24-32 V DC @ 3 Ma

Kontak Çıktı: 24-30 V DC @ 5 A

Analog giriş: 0-20 Ma DC

Dönüştürücü Güç Çıktı: 24 V DC @ 21 MA

Termokupl girişi: -8 - 45 mV DC

GE IS220YSILS1B SSUP (solenoid çıkışları)

Solenoid Out: 24-30 V DC @ 2 A

Çevre ve Güvenlik

Çalışma sıcaklığı: -30 ° C ila +65 ° C

Depolama sıcaklığı: -40 ° C ila +85 ° C

Nem:% 95'e kadar RH, yoğunlaşmayan

Tehlikeli Konumlar: Sınıf 1 Div 2 / Bölge 2 ortamları için sertifikalı

Ürün fonksiyonu

GE IS220YSILS1B Çekirdek Güvenlik Koruma G/Ç Pack, acil durum durakları, solenoid aktüasyonları, basınç gezisi, hız algılama, alev algılama ve diğer koruyucu kilitlemeler için çekirdek güvenlik açısından kritik G/Ç'yi sağlar. Galvanik izolasyon ve sertleştirilmiş devre ile birden fazla güvenlik döngüsünü tek, SIL dereceli bir modüle birleştirir.

Çekirdek Destekleme Modülleri

Çekirdek Koruma Terminal Kurulu: IS200TCSAS1A

Çekirdek Koruma Kız Kurulu: IS200WCSAS1A

G/Ç Genişletme Kurulu: IS200SCSAS1A

Snubber Board: IS400SSUPS1A

Montaj şasisi: Standart Mark Vies G/Ç Raf Arka Planı

Uzatma bileşenleri

Aksesuar Terminal Blokları: TCSA/WCSA/SCSA/SSUP devreleri için Euro tarzı kutu tipi bloklar

Snubber ve Bastırma Kitleri: Solenoidler için satır içi bastırma diyotları veya RC Snubber panoları

Panel montaj donanımı: Kabine kurulumu için açılı parantez ve yalıtım aralayıcıları

Din-Rail Adaptör: 35 mm ray montajı için isteğe bağlı klips

Yazılım Desteği

Entegrasyon: GE Controlst ™/ToolboxSt ™ ve Mark Vies Uygulama Suite'e Şeffaf

Diagnostics: Güvenlik döngüsü durumları (e-stop, alev tamam, basınç tamam, hız tamam, solenoid durumları) kontrolör teşhisleri ve HMI alarmları yoluyla bildirildi

Yapılandırma: önceden yapılandırılmış donanım mantığı-Kullanıcı tarafından erişilebilir ürün yazılımı veya ağ ayarları yok

Dokümantasyon: GE Mark Vies Sistem Kılavuzlarında (GEH-6725R) ve Güvenlik G/Ç kurulum kılavuzlarında ayrıntılı
