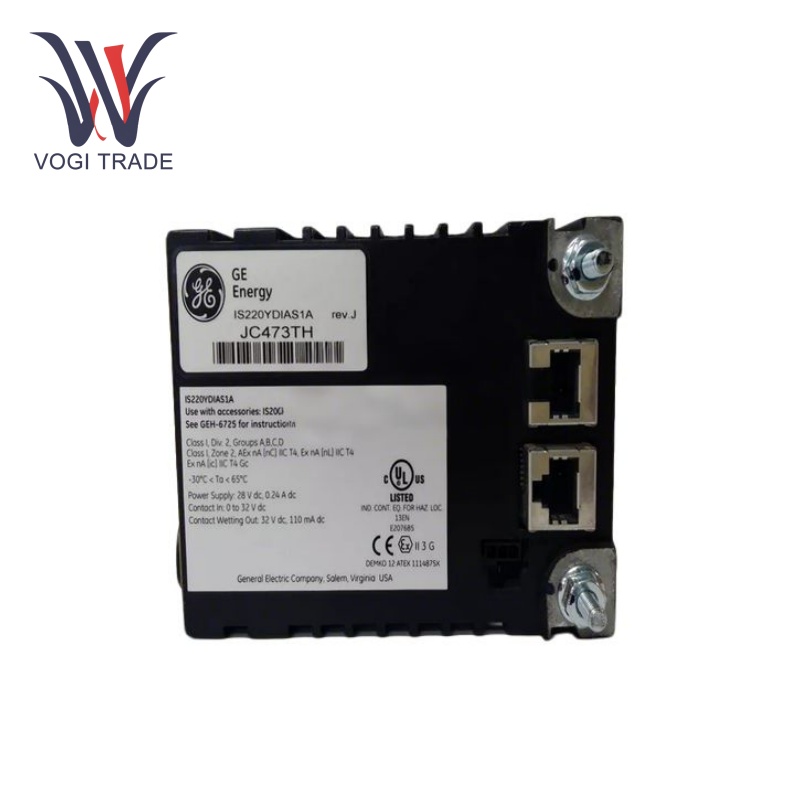

GE IS220YDIAS1A

Nominal Güç Kaynağı:24VDC

Çalışma Gerilimi Aralığı:18 V - 32 V DC

Güç tüketimi:24 V DC'de yaklaşık 0,5 A (gerçek tüketim bağlı cihazlara bağlıdır)

Giriş Voltajı: 0V-24VDC

Nominal çıkış voltajı:24 V DC aktif

Maksimum Çıkış Akımı:Çıkış başına 500 mA

Çıkış türü bir Açık toplayıcıdır;Maksimum voltaj değeri 30 V DC'dir

Alternatif Kapasite:Her sonuç için 12 W şogun

Ayrıca şunu okur:Profinet I/O için Kompakt Blok Seçimi Hızlı ve güvenilir iletişim için Profinet özellikli cihazlara ve ağlara bağlanır.

İletim Hızı:100 Mbit/s (Ethernet tabanlı Profinet iletişimi)

Giriş Koruması Değerlendirme:IP20

Ürün Özellikleri

Sinyal:Harici cihazlardan veya sensörlerden gelen ayrı sinyalleri kontrol sistemine bağlamak, bu sinyallerin durumunu okumak ve kontrol sistemine göndermek.

İzolasyon Koruması:Giriş kanallarını yalıtarak modülün iç devresini bağlı cihazlardan kaynaklanan elektriksel gürültüye veya parazite karşı korur.

Yüksek Hız:GE IS220YDIAS1A, hassas ve zamanında veri toplamayı mümkün kıldığından gerçek zamanlı izleme ve kontrol içeren uygulamalar için hayati önem taşıyan hızlı yanıt zamanlayıcısına sahiptir.

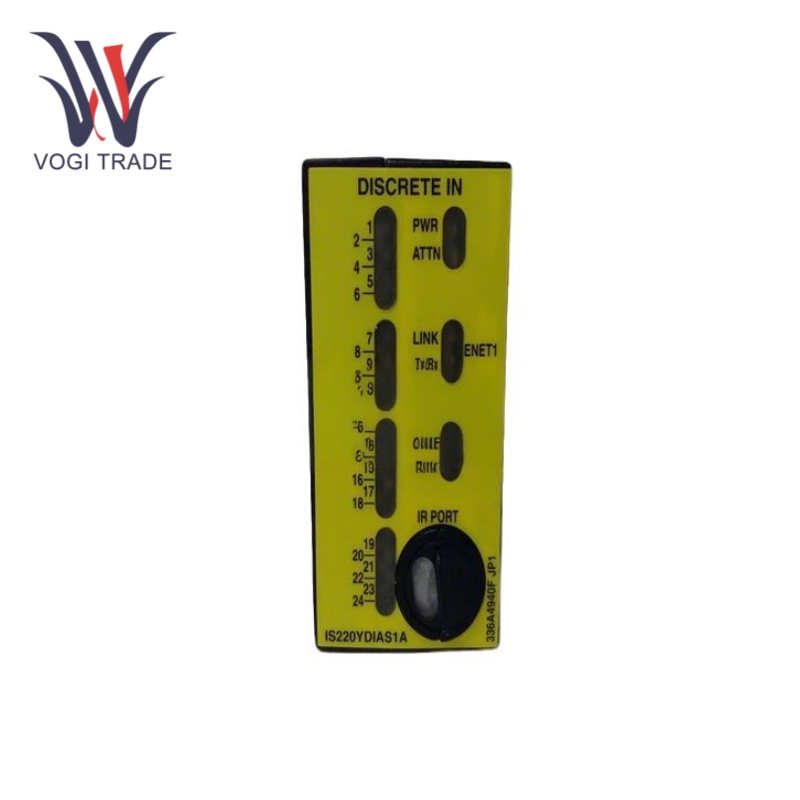

Durum Göstergesi:GE IS220YDIAS1A, sistem sorunlarının giderilmesine ve teşhis edilmesine yardımcı olmak amacıyla her bir giriş kanalının durumu hakkında görsel geri bildirim sağlayan LED ışıklar veya benzer durum göstergesi özelliklerini içerir.

Uyumluluk:IS200STCIS1A ve 2A, IS400STCIS1A veya 2A veya IS400TBCIS2C dahil olmak üzere belirli terminal kartları desteklenir.

Kurulum

Montaj:GE IS220YDIAS1A, IS200STCIS1A ve 2A, IS400STCIS1A veya 2A veya IS400TBCIS2C dahil olmak üzere özel terminal kartlarına bağlanacak şekilde yapılmıştır.

Güç Bağlantısıeylem:Modül dahili güç kaynağına sahiptir. Güç kaynağı kablosunu mevcut güce bağlayın (nominal 28,0 VDC aralığında, maksimum 32 VDC'yi aşmayacak şekilde).

Modülü cıvatalayın:Modülü terminal panosuna yerleştirin ve modülü Ethernet bağlantı noktalarının her iki yanında bulunan saplamalara (dişli) mekanik olarak sabitleyin. Saplamalar, terminal kartı tipine özel bir montaj braketine takılır.

Uygulama Aralığı

Türbin Kontrolü:GE IS220YDIAS1A Esas olarak General Electric'in gaz ve buhar endüstriyel kontrolü için Mark VIe speedtronic kontrol sisteminde kullanılır; buhar türbininin hızını ayarlamak, asılı freni tamamlamak, termal durumun otomatik olarak değerlendirilmesi, başlatma modunun seçilmesi, hızın yükseltilmesi, sabit için kullanılır 3000 rpm hız, jeneratör yanlış senkron testi, şebekeye bağlı yük, kaldırma yükü, valf anahtarlaması vb.

Endüstriyel Otomasyon:Bu tip endüstriyel otomasyon ve proses kontrol sistemleri, farklı sensör ve anahtarlardan sinyaller alıp, bu sinyali işlenmek üzere kontrol sistemine gönderebilir. Ek olarak GE IS220YDIAS1A, cihazın standart çalışmasını kolaylaştırmak için kontrol sistemi çıkış sinyalini farklı aktüatörlere dağıtma özelliğine sahiptir.

Sorun giderme

İletişim veya veri aktarımı yok:Ethernet kablolarının düzgün şekilde bağlandığından, ağ düzeninin doğru şekilde yapılandırıldığından ve modülün IP adresinin sistemin ağ yapılandırmasıyla uyumlu olduğundan emin olun. Tanılama araçlarını kullanarak Profinet ağındaki hata mesajlarını kontrol edin

FArızalı Girişler / Çıkışlar:Giriş ve çıkış cihazlarının her birinin kablo bağlantılarını kontrol edin. Belirli bir modülle kullanılan tüm saha cihazlarının desteklendiğinden ve modülün, her saha cihazının özelliklerine göre uygun şekilde yapılandırıldığından emin olun.

Modül Açılmıyor:Güç kaynağının belirtilen aralıkta olup olmadığını kontrol edin. Kabloları ve bağlantıları gevşek veya hasarlı bileşenler açısından kontrol edin. Sorun devam ederse modülü değiştirmeyi deneyin.
