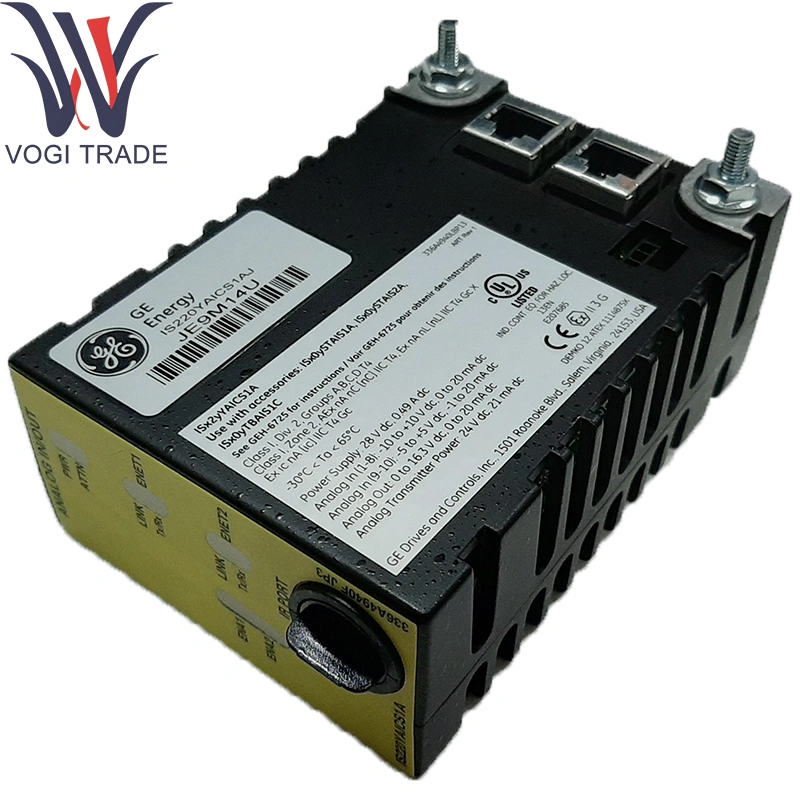

GE IS220YAICS1A Giriş/Çıkış Paketi Analog Güvenlik Bütünlüğü

Teknik parametreler

Kanallar: 8 izole akım giriş kanalları

Giriş aralığı: 4-20 mA (harici olarak sağlanan pasif döngü gücü)

Çözünürlük ve Doğruluk: 16 bit; Tam ölçeğin ± % 0.1'i

Örnekleme oranı: Kanal başına 100 numune/saniye

İzolasyon: Güçlendirilmiş kanaldan kanaldan ve kanaldan yere (> 1 kV)

Filtreleme: Programlanabilir dijital düşük geçişli filtre (50 Hz'e kadar)

Koruma: 30 Ma'ya kadar aşırı akım kelepçesi; ters polarite koruması

Konektör: Diken Terminal Bloğu için Sağ Açılı 52 konumlu başlık

GE IS220AICS1A Çevre:

Çalışma sıcaklığı: -30 ° C ila +65 ° C

Depolama sıcaklığı: -40 ° C ila +85 ° C

Nem: ≤ % 95 RH, yoğunlaşmayan

Güvenlik Sertifikasyonu: YSIL döngülerinde SIL 3 kullanım için tasarlanmıştır

Ürün fonksiyonu

GE IS220AICS1A Giriş/Çıkış Paketi Analog Güvenlik Bütünlüğü, Mark Vies çekirdek güvenlik denetleyicisi için Ethernet'e hazır verilere birden fazla 4-20 mA güvenlik döngüsü sinyalini dönüştürür ve sayısallaştırır. Açık döngü ve menzil dışı koşullar için yerleşik teşhislerle kapanma mantığını kapatmak için analog ölçümlerin deterministik, düşük gecikmeli olarak verilmesini sağlar.

Çekirdek Destekleme Modülleri

Çekirdek Güvenlik Denetleyicisi: IS220YSILS1B YSIL GÜVENLİK-I/O PACK

Güç Kaynağı Kurulu: Döngü Uyarma ve Modül Gücü için IS210AEPSG1A

Güvenlik Mantık İşlemcisi: Kapanma Karar Mantığı için IS200TCSAS1A

Snubber ve Bastırma: Solenoid ve geçici baskılama için IS400SSUPS1A

Uzatma bileşenleri

Ploggable Terminal Blokları: Yansıtmayı önlemek için anahtarlı 8 yollu vida-kelepçe blokları

Din-Rail & Panel Montaj Kitleri: 35 mm ray veya muhafaza kapısı için adaptör klipsleri ve braketler

Koruyucu Aksesuarlar: EMI koruması için kablo-araziye sonlandırma kelepçeleri ve ferrit çekirdekler

Yedek Döngü Power Modülleri: Teşhis çıkışlı harici 24 V DC SCUTITERS

Yazılım Desteği

GE IS220AICS1A Yapılandırma ve Kalibrasyon:

GE Controlst ™/ToolboxSt ™ 'de önceden yapılandırılmış döngü şablonları

Her kanal için çevrimiçi sıfır/açık kalibrasyon sihirbazı

GE IS220YAICS1A Teşhis ve İzleme:

Denetleyici Diagnostics ve HMI yoluyla bildirilen açık devre, aşırı akım ve döngü hatası alarmları

OPC ve Modbus Gateways aracılığıyla erişilebilen gerçek zamanlı durum etiketleri

Ürün yazılımı: Mark Vies yazılım güncellemeleri aracılığıyla korunan kart düzeyinde ürün yazılımı; Toolboxst ™ aracılığıyla uygulanır

Dokümantasyon: GE Mark Vies Sistem Kılavuzları (GEH-6725R) ve YSIL G/Ç Kurulum Kılavuzu
