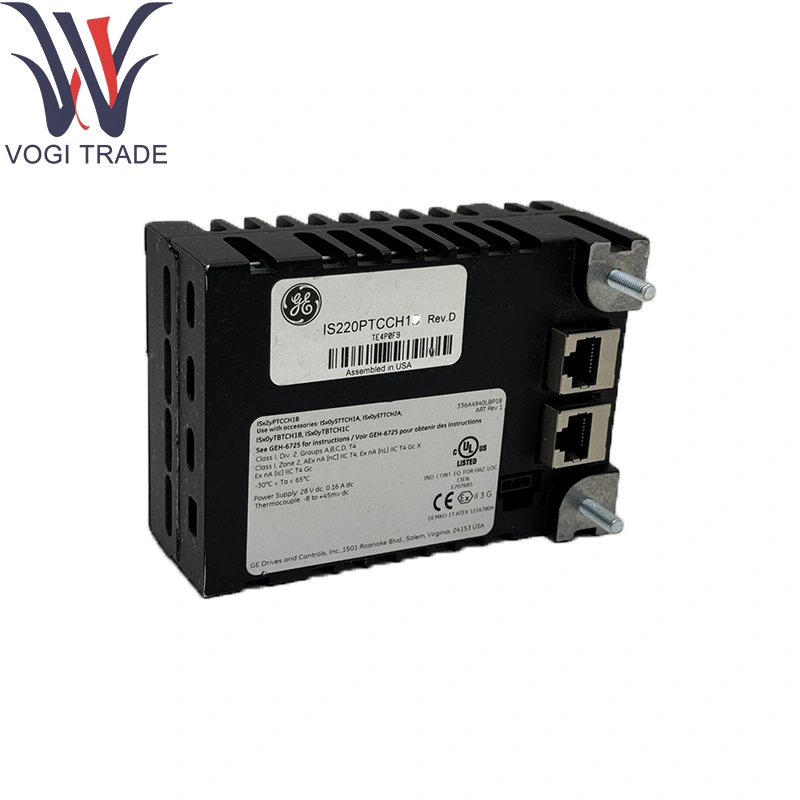

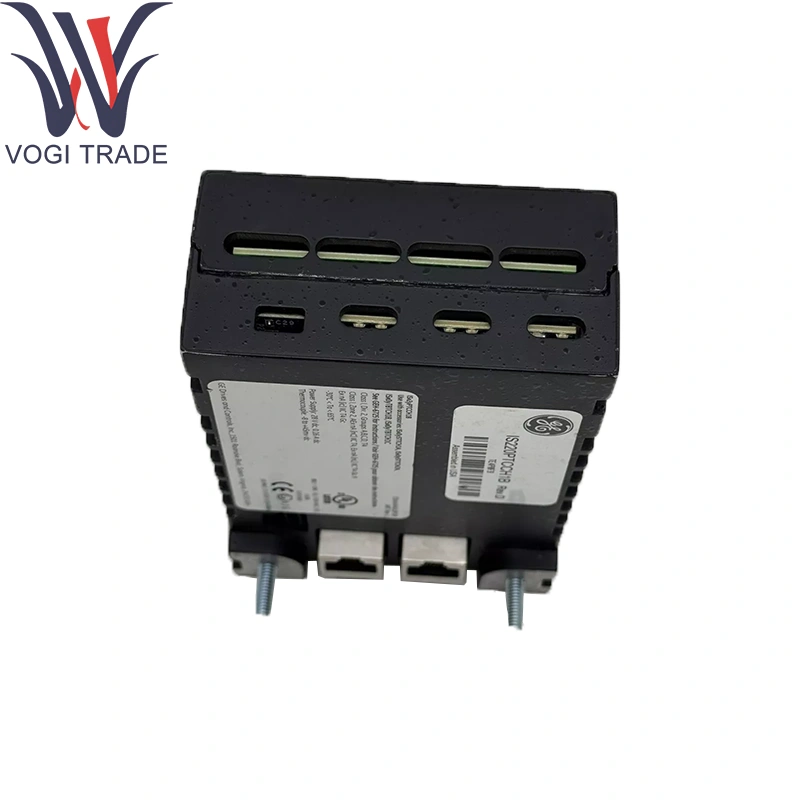

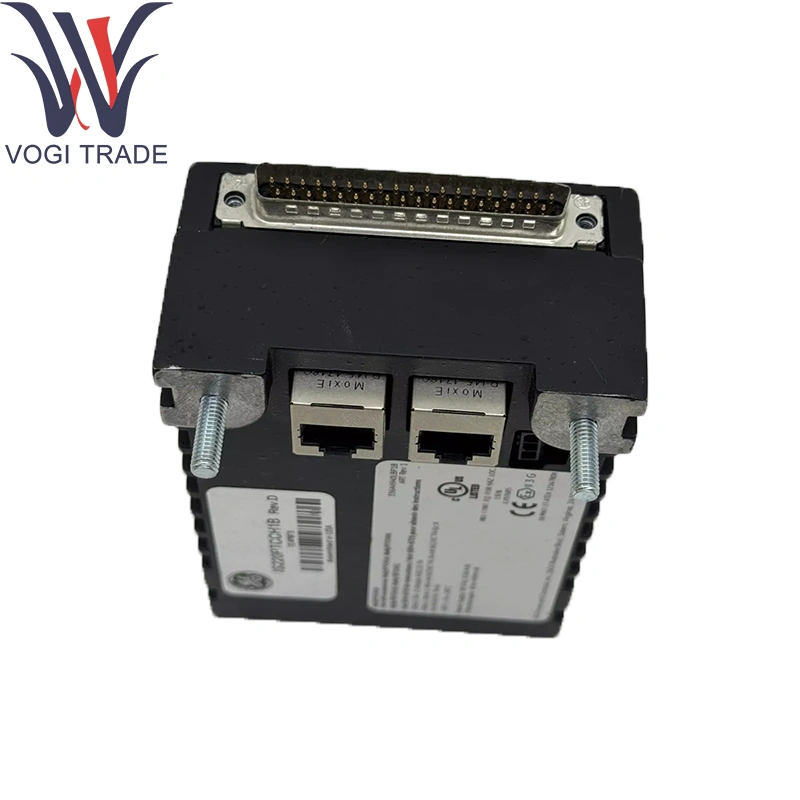

GE IS220PTCCH1B 12 Yanma Optimize edilmiş Girişler

Teknik parametreler

Kanallar: Yanma sensörleri için optimize edilmiş 12 analog giriş kanalı

GE IS220PTCCH1B Giriş Türleri ve Aralıkları:

4-20 mA akım girişleri (pasif, harici uyarma gerekli)

Soğuk kavşak telafisi ile termokupl girişleri (j, k, t tipleri)

Voltaj Girişleri: 0-10 V DC

Doğruluk: tam ölçeğin ± % 0.1'i

Çözünürlük: Kanal başına 16 bit

Örnekleme oranı: Kanal başına 200 numune/sn (eşzamanlı)

İzolasyon: Güçlendirilmiş kanaldan kanaldan ve kanaldan yere galvanik izolasyon

Filtreleme ve Yanıt:

Programlanabilir Düşük Geçiş Filtresi (50 Hz'e kadar)

Donanım aşırı gerilim koruması ± 35 V

Konektör: 52 pozisyonlu takılabilir terminal bloğunu kabul eden sağ açı başlığı

Çevresel:

Çalışma sıcaklığı: –30 ° C ila +65 ° C

Depolama sıcaklığı: –40 ° C ila +85 ° C

Nem: % 95'e kadar RH, yoğunlaşmayan

Ürün fonksiyonu

GE IS220PTCCH1B 12 Yanma Optimize Edilmiş Girişler ve Koşullar Alev tarama akımları, basınç-transmitter çıkışları ve termokupl voltajları gibi çoklu yanma ile ilişkili analog sinyaller ve Ionet Ethernet veri yolu üzerindeki sayısallaştırılmış verileri işaret vie kontrol cpu'ya iletir. Yanma kontrol algoritmaları ve güvenlik kilitlemeleri için düşük gecikme, yüksek hassasiyetli geri bildirim sağlar.

Çekirdek Destekleme Modülleri

G/Ç Paket Taşıyıcı: Güç ve Taşıyıcı Modülü (örneğin, IS42XPSCAH1B)

CPU Modülleri: Mark VIE denetleyicisi (örn. IS200TPROH1C)

Tamamlayıcı G/Ç kartları:

Röle çıkışı (IS400TRLYS1B)

Ayrık giriş (IS200tihiH2a)

Özel Seri (IS220PSCHH1A)

Uzatma bileşenleri

Diken Terminal Blokları: Hataya dayanıklı ekleme için anahtarlı vida kelepçesi saha kablolama blokları

Din-Rail & Panel Montaj Kitleri: 35 mm raylar veya panel tesisatları için isteğe bağlı açılı parantez ve klipsler

Koruyucu Aksesuarlar: EMI Bastırma için Kablo Kalkalı Kelepçeler ve Ferrit Çekirdekler

Snubber ve Bastırma Kitleri: Termokupl ve Basınç Transduer Sinyallerinin Korunması için RC Ağları

Yazılım Desteği

GE IS220PTCCH1B Yapılandırma ve Kalibrasyon:

Yanma döngüleri için önceden tanımlanmış şablonlarla GE Controlst ™/ToolboxSt ™ üzerinden kurun

Sensör ölçeklendirme ve termokupl soğuk kavşak ofsetleri için çevrimiçi kalibrasyon sihirbazı

GE IS220PTCCH1B Teşhis ve İzleme:

HMI ve OPC-DA etiketlerinde erişilebilen gerçek zamanlı kanal sağlığı durumu ve hata sayaçları

Denetleyici Diyagnostiklerinde Alarm Raporlama ile Güç Upta Etkin Upta Bulunma Otomatik Test Testi

Ürün yazılımı: Mark VIE Sistem güncellemelerinin bir parçası olarak korunan kart seviyesi G/Ç ürün yazılımı; Toolboxst ™ üzerinden yüklendi

Dokümantasyon: GE Mark VIE/VIES G/Ç kurulum kılavuzunda ve G/Ç Paket Referans Kılavuzunun “Yanma-Optimize edilmiş Giriş” bölümünde detaylandırılmıştır.
