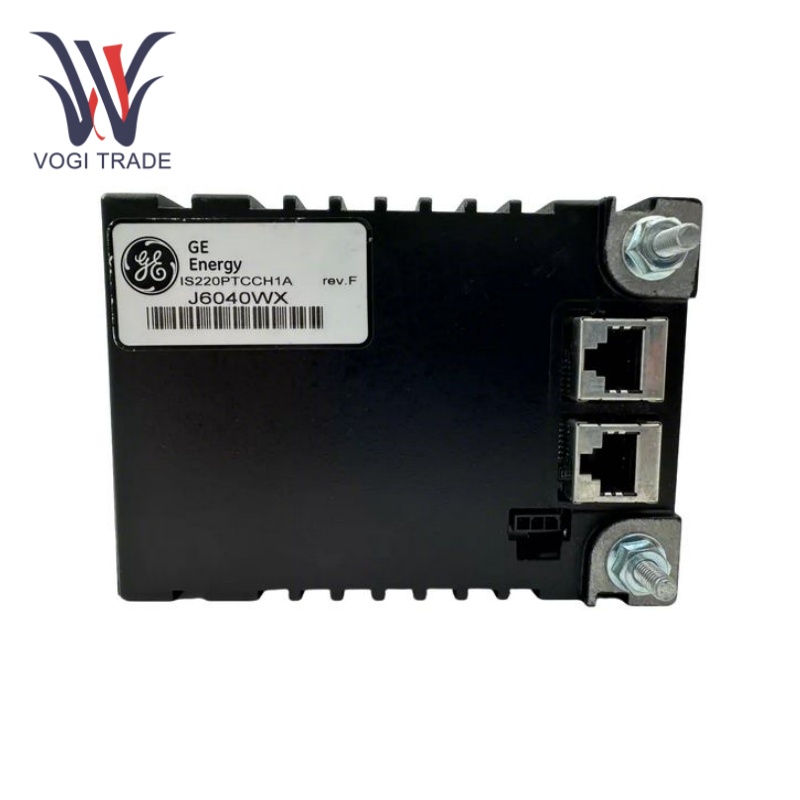

GE IS220PTCCH1A

Çalışma Parametreleri

Sıcaklık Aralığı:Çalışma sıcaklığı aralığı -30 °C ila 65 °C (-22 °F ila 149 °F) arasındadır.

Giriş Gerilimi:Tipik giriş voltajı 28V DC'dir.

Termokupl Çeşitleri:E, J, K, S ve T standart termokuplların yanı sıra -8mV ile +45mV arası mV girişlerini destekler.

A/D Dönüştürücü:16 bit A/D dönüştürücüye sahiptir.

Ortak Mod Gerilimi:Ortak mod voltajı ±5 volttur ve AC ortak mod reddi 100dB @ 50/60Hz'dir.

Normal Mod Reddi:250mV rms @ 50/60Hz'dir (±%5).

PÜrün Özellikleri

Arayüz İşlevi:Bu elektriksel arayüz, bir veya iki I/O Ethernet ağını termokupllar için bir giriş terminal kartına bağlar.

Sinyal Koşullandırma ve A/D Dönüşüm:GE IS220PTCCH1A, termokupllar tarafından üretilen düşük voltaj sinyallerini alabilir, kontrol sisteminin bunu işlemesi için 16 bit A/D dönüştürücü aracılığıyla dijital sinyallere yüksek doğrulukta dönüşüm elde edebilir.

Artıklık:GE IS220PTCCH1A, sistemin güvenilirliğini ve kararlılığını artıran tek yönlü, çift yönlü ve üçlü modüler yedeklemeyle çalışabilir.

Teşhis Fonksiyonları:Flash bellek, RAM, işlemci kartı donanımı ve Ethernet bağlantı noktaları için kendi kendine teşhis, çoklu açılışta kendi kendine testler gerçekleştirebilir. Ayrıca GE IS220PTCCH1A, işlevlerin doğru olduğundan emin olmak için dahili güç kaynaklarının sürekli izlenmesini sağlar.

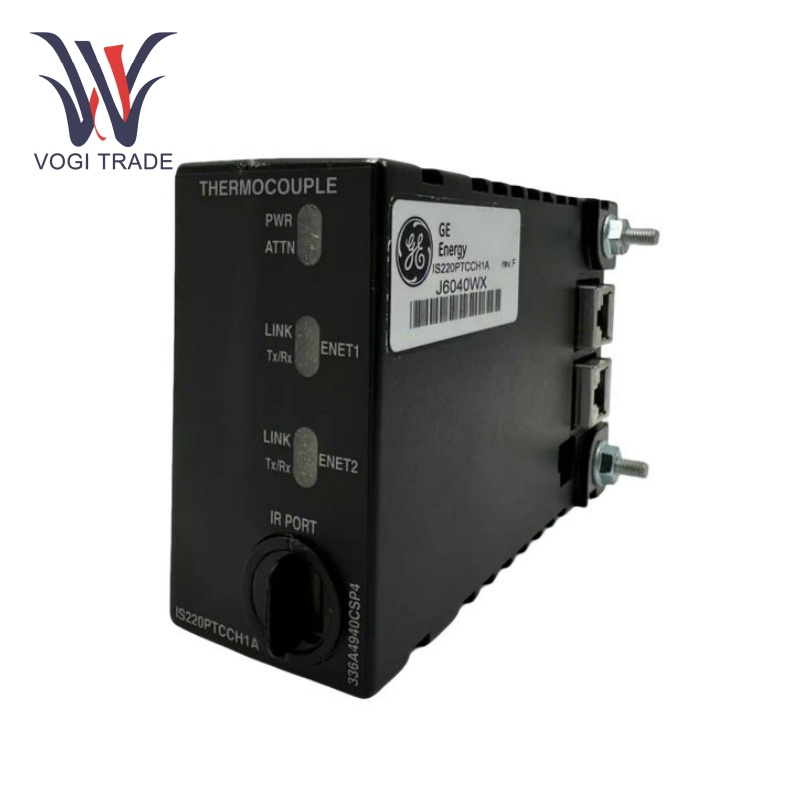

İletişim Fonksiyonu:Veri iletişimi ve yerel teşhis seri iletişimleri için iki adet 10/100 Ethernet bağlantı noktası ve bir kızılötesi seri iletişim bağlantı noktası

Kurulum

Terminal Kartını Takın:Seçilen terminal kartını güvenli bir şekilde takın.

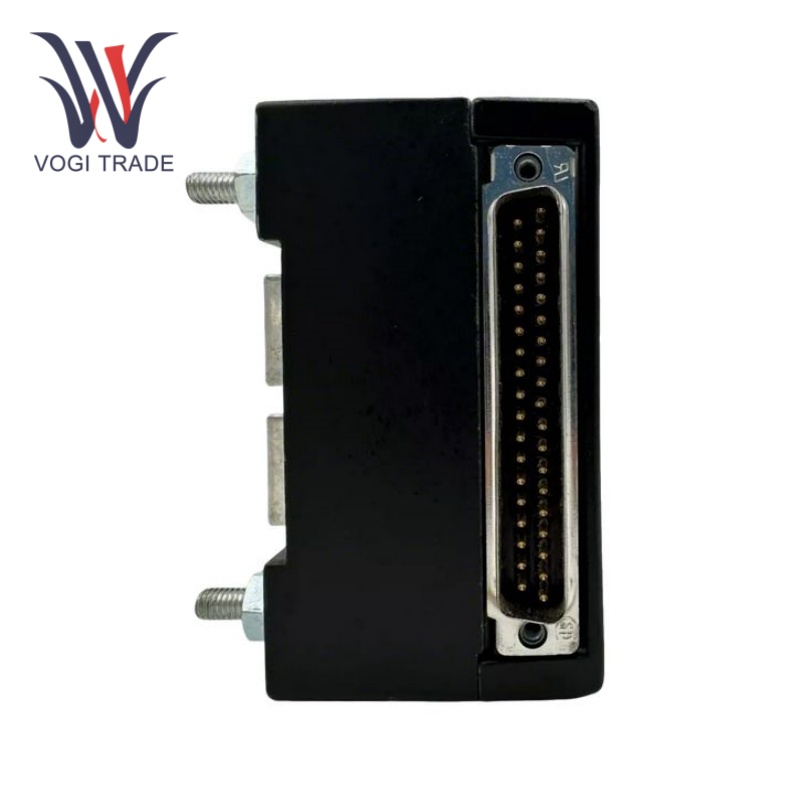

Modülü bağlayın:PTCC G/Ç modülünü terminal kartı konnektörlerine bağlayın

Sabitlemodül:Modülleri Ethernet bağlantı noktalarının yakınındaki dişli saplamalara mekanik olarak sabitleyin. Terminal kartı tipi için saplamalar bir montaj braketine monte edilir.

Ethernet Kablosunu bağlayınyani:Sistem yapılandırmasına bağlı olarak bir veya iki Ethernet kablosunu bağlayın Yedekleme için modül her iki bağlantı noktasına da takılacaktır ve çift bağlantı noktası kullanıyorsanız enet 1'i R denetleyicisine bağlı ağa bağlamak yaygındır.

Güç Bağlantısı:Güç bağlantısı için konektörü paketin yan tarafına takın. Bununla birlikte, G/Ç paketinin, güç uygulamaları için akım artışını sınırlayan doğal bir yumuşak başlatma özelliği vardır, dolayısıyla kabloyu bağlamadan önce şebekeyi kapatmaya gerek yoktur.

Yapılandırma:G/Ç paketini gerektiği gibi ayarlamak için ToolboxST uygulamasını kullanın.

Uygulama Aralığı

Türbin Kontrol Sistemleri:GE IS220PTCCH1A, gaz, hidro ve buhar endüstriyel türbin sistemlerini yönetmek ve kontrol etmek için General Electric'in Mark VI/Mark VIe kontrol sistemi serisinde yaygın olarak kullanılır ve türbinler için hassas sıcaklık ölçümü ve izleme olanağı sunar.

IEndüstriyel Otomasyon:GE IS220PTCCH1A, çeşitli endüstriyel otomasyon alanlarında sıcaklık ölçümü ve kontrol sisteminin önemli bir bileşeni olarak kullanılabilir. Endüstriyel üretim sürecinde sıcaklığın doğru ölçümünü ve kontrolünü gerçekleştirerek termokupl sensörünü üst kontrol sistemine bağlayın.

Sorun giderme

Güç Sorunları:Güç göstergesi LED'i kapalıysa, güç kaynağı voltajını ve bağlantısını kontrol edin. Giriş voltajının önerilen seviyede olduğundan ve güç konektörünün düzgün şekilde bağlandığından emin olun.

Ethernet Bağlantı Sorunları:Ethernet sorunları Ethernet bağlantısı gösterge LED'inde anormal bir durumun görüntülenmesi durumunda, Ethernet kabloları ve konektörleri iyice kontrol edilmelidir. Ağ ayarlarınızı ve modülün Ethernet bağlantı noktalarının düzgün şekilde yapılandırıldığını kontrol edin.

Termokupl sinyalinde gözlemlenen çeşitli anormallikler:Ölçülen sıcaklık değerleri bilerek veya dalgalanıyorsa termokupl sensörlerinin ve bağlantılarının düzgün çalışıp çalışmadığını kontrol edin. Termokupl türlerinin modülde doğru şekilde ayarlandığını, kristallerin korumalı ve düşük dirençli olduğunu kontrol edin.

Modül Düzgün Çalışmıyor:Modülün önyükleme yapmaması veya modüllerin düzgün çalışmaması durumunda, açılışta kendi kendine test gerçekleştirilebilir. Flash belleği, RAM'i, işlemci kartı donanımını ve Ethernet bağlantı noktalarını doğrulayın.
