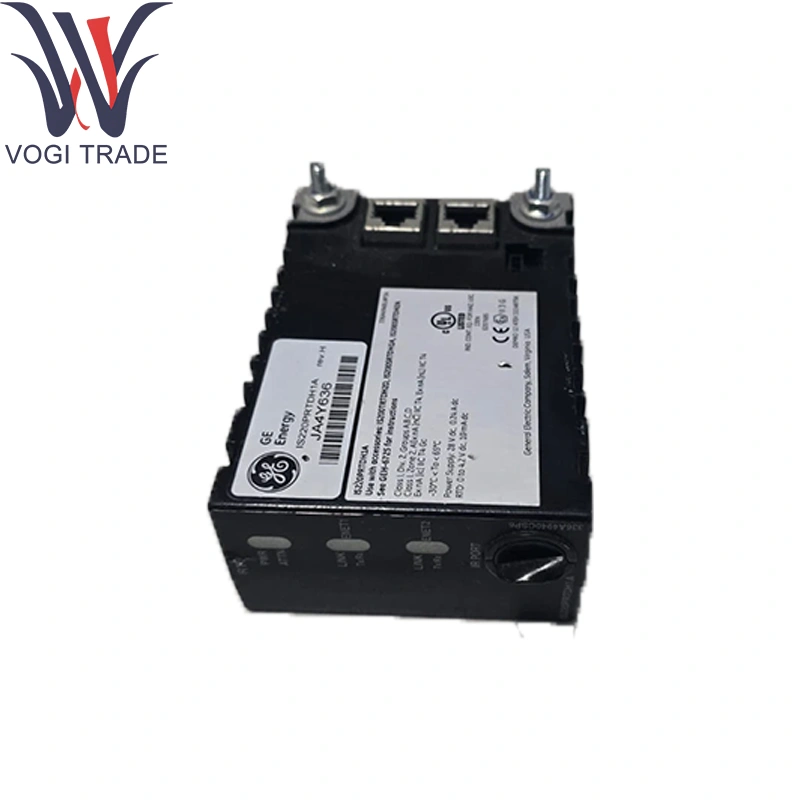

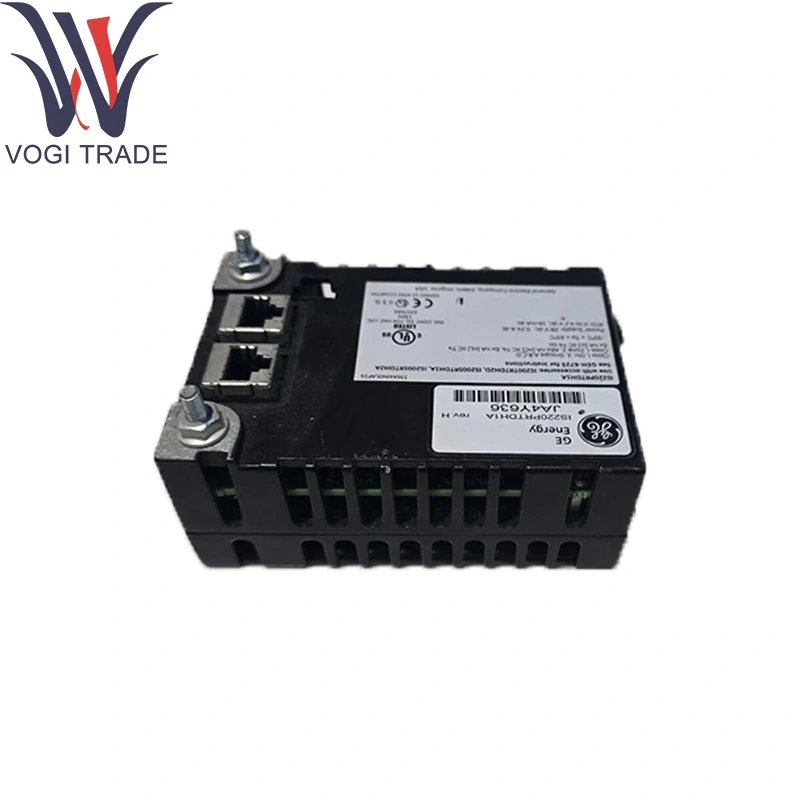

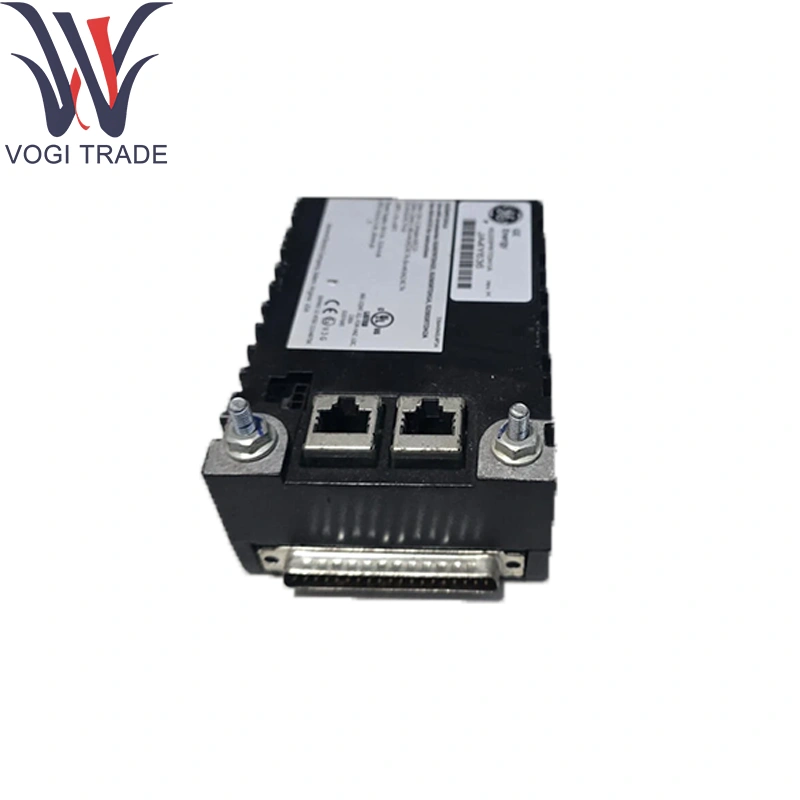

GE IS220PRTDH1A Direnç Sıcaklık cihazı giriş modülü

Teknik parametreler

Kanallar: 8 izole RTD girişi

Desteklenen Sensör Tipleri: PT100 (IEC-751); PT1000 isteğe bağlı

Kablo Yapılandırmaları: Kanal başına 2-, 3- veya 4 telli bağlantı seçilebilir

Ölçüm aralığı: –200 ° C ila +850 ° C

Doğruluk: ± 0.1 ° C (0 ° C'de) ila ± 0.2 ° C (tam ölçek)

Çözünürlük: 0.01 ° C

Örnekleme oranı: Kanal başına 10 örnek/saniye

Soğuk kavşak tazminatı: iç kanal başına tazminat

Filtreleme: 4ms Donanım Debounce/Filtre

İzolasyon: Güçlendirilmiş kanaldan kanaldan ve kanaldan yere

Giriş koruması: ± 35V'ye kadar aşırı gerilim kelepçesi; ters polarite koruması

Konnektör: 52 pozisyonlu takılabilir terminal bloğu için sağ açılı PCB başlığı

GE IS220PRTDH1A Çevre Derecelendirmeleri:

Çalışma sıcaklığı: –30 ° C ila +65 ° C

Depolama sıcaklığı: –40 ° C ila +85 ° C

Nem:%95'e kadar RH, yoğunlaşmayan

Ürün fonksiyonu

GE IS220PRTDH1A Direnç Sıcaklık cihazı giriş modülü, RTD sensör sinyallerini doğrusallaştırır ve sayısallaştırır ve Markvie CPU'ya Ionet Ethernet veri yolu üzerinde yüksek hassasiyetli sıcaklık geri bildirimi sağlar. Kullanıcı düzeyinde yapılandırmadan kontrol döngüleri, güvenlik kilitlemeleri ve trend için hızlı, güvenilir sıcaklık verileri sağlar.

Çekirdek Destekleme Modülleri

G/Ç Paket Taşıyıcı: IS42XPSCAH1B Güç/Taşıyıcı Montaj

Denetleyici Modülü: Markvie CPU (örneğin, IS200TPROH1C)

Tamamlayıcı G/Ç kartları:

Analog girişler (yanma, basınç, voltaj)

Ayrık girişler ve röle çıkışları

Güvenlik açısından kritik G/Ç paketleri

Uzatma bileşenleri

Diken Terminal Blokları: Yanlış inmeyi önlemek için vida-kelepçe blokları anahtarlı

Din-Rail & Panel Mount Kitleri: 35 mm raylar veya panel kurulumu için adaptör klipsleri ve açı parantezleri

Koruyucu Aksesuarlar: EMI Bastırma için Kablo Kalkalı Kelepçeler ve Ferrit Çekirdekler

Yedek Parçalar: Yedek RTD Terminal Blokları ve PCB başlık kitleri

Yazılım Desteği

Yapılandırma ve Kalibrasyon:

GECONTROLST ™/ToolboxSt ™ Şablonları aracılığıyla ayarlanan sensör tipi ve kablolama yöntemi

Ofset ve Kazanç ayarlamaları için çevrimiçi kalibrasyon sihirbazı

Teşhis ve İzleme:

HMI ve OPC etiketlerinde bildirilen gerçek zamanlı kanal sağlığı ve açık devre tespiti

Denetleyici Diyagnostikleri için Mevcut Teşhis Bayrakları ile Güçlendirme Kendi Kendine Test

Ürün Yazılımı Güncellemeleri: Markvie System Software'in bir parçası olarak teslim edilir; Toolboxst ™ aracılığıyla uygulanır

Dokümantasyon: GE Markvie/Vies G/Ç kurulum kılavuzunda ve RTD Giriş Modülü Referans Kılavuzunda ayrıntılı
