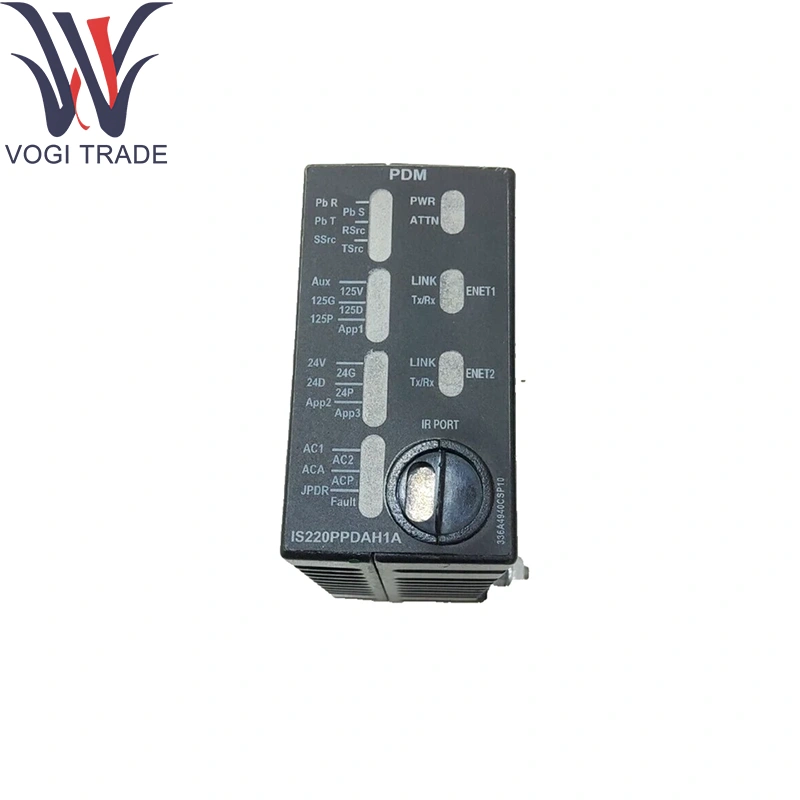

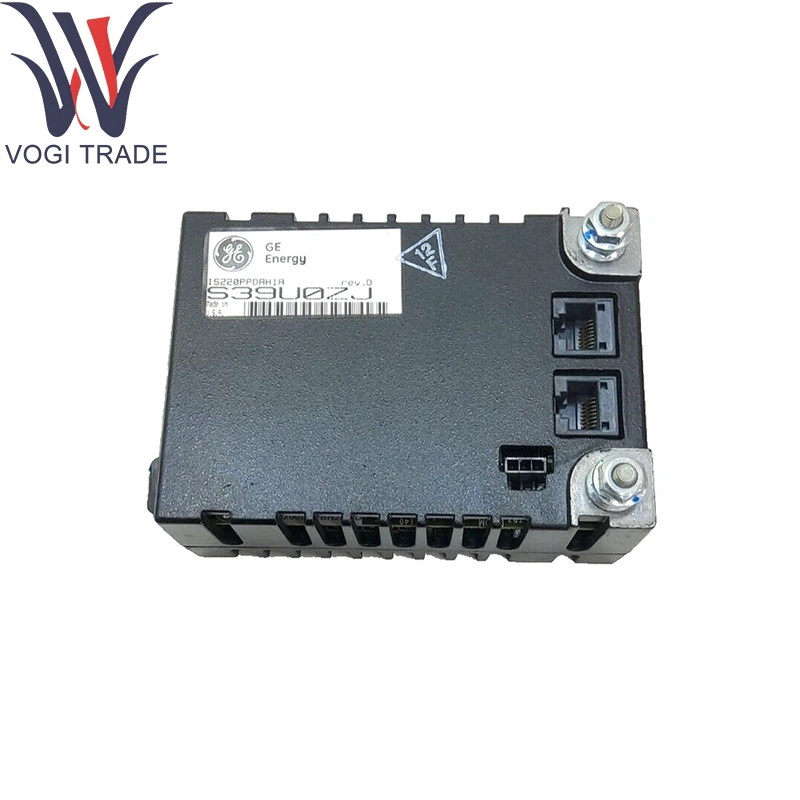

GE IS220PPDAH1A Güç Dağıtım Sistemi Geri Bildirimi

Teknik parametreler

Fonksiyonel kısaltma: PPDA (Power-Distribution Pack Diagnostics & Edinme)

Analog girişler: Güç dağıtım geri bildirim sinyalleri için beş özel kanal

LED göstergeleri: Kurul-ID ve kanal sağlığı için sekiz durum LED'i

Ethernet Arabirimleri: Veri çıkışı için çift yedek 10/100 Base-T iyon bağlantı noktaları

Geri bildirim kanalları: Fiş ve oyna elektronik kimlikleri aracılığıyla tanımlanan altı PDM kaynağı

Koruma Eylemleri: Yalnızca Teşhis - Koruyucu Gezi İşlevlerini Yürütmez

PCB kaplama: endüstriyel ve tehlikeli konum direnci için konformal

GE IS220PPDAH1A Çevre Derecelendirmeleri:

Çalışma: -30 ° C ila +65 ° C

Depolama: -40 ° C ila +85 ° C

Nem: ≤ % 95 RH, yoğunlaşmayan

Ürün fonksiyonu

GE IS220PPDAH1A Güç Dağıtım Sistemi Geribildirim Pasif olarak sağlık ve durum sinyallerini güç dağıtım sisteminden toplar ve bunları Ionet Kontrol Ethernet'e göre biçimlendirir. Kartın yerleşik işleme, her geri bildirim grubunu elektronik bir kimlik ile etiketler ve Mark VIE denetleyicisinin manuel yapılandırma olmadan altı adede kadar dağıtım kaynağının doğru, otomatik eşlemesini almasını sağlar.

Çekirdek Destekleme Modülleri

Ana bilgisayar PDM panoları: JPDS, JPDM, JPDG, JPDC (28 V DC Kontrol Gücü Dağıtım Modülleri)

G/Ç Paket Taşıyıcı: IS42XPSCAH1B Güç/Taşıyıcı Montaj Arka Plan Gücü ve Ethernet Techafeti

GE IS220PPDAH1A Denetleyici Modülü: Veri Toplama ve Diagnostics için Mark VIE CPU (örn., IS200TPROH1C)

Diyagnostik HMI: Güç dağıtım sağlığını gösteren GE Controlst ™ veya Cimplicity Paneller

Uzatma bileşenleri

Şerit kablo jumperları: 50 pimli, tahta geri bildirim bağlantıları için anahtarlı jumper'lar

Montaj Donanımı: PCB şasi kurulumu için iki vida-durgunluk parantez

Arka Plan Montajları: Birden fazla G/Ç paketini barındırmak için VME tarzı raf arka planlar

Yedek LED kitleri: Kanal statüsü göstergeleri için yedek LED düzenekler

Yazılım Desteği

Konfigürasyon ve Haritalama: Tahta ID elektronikleri aracılığıyla tam otomatik; Manuel kurulum gerekmez

İzleme ve Diagnostics: GE Controlst ™/ToolboxSt ™ ve OPC etiketlerinde bulunan gerçek zamanlı kanal sağlığı ve veri yolu voltajı verileri

Ürün Yazılımı Güncellemeleri: Mark Vie System Software'in bir parçası olarak teslim edilir; Toolboxst ™ aracılığıyla uygulanır

Dokümantasyon: GEH-6721L Mark VIE Güç Dağıtım Geri Bildirim Modülü Kılavuzu ve Genel G/Ç Kurulum Kılavuzu
