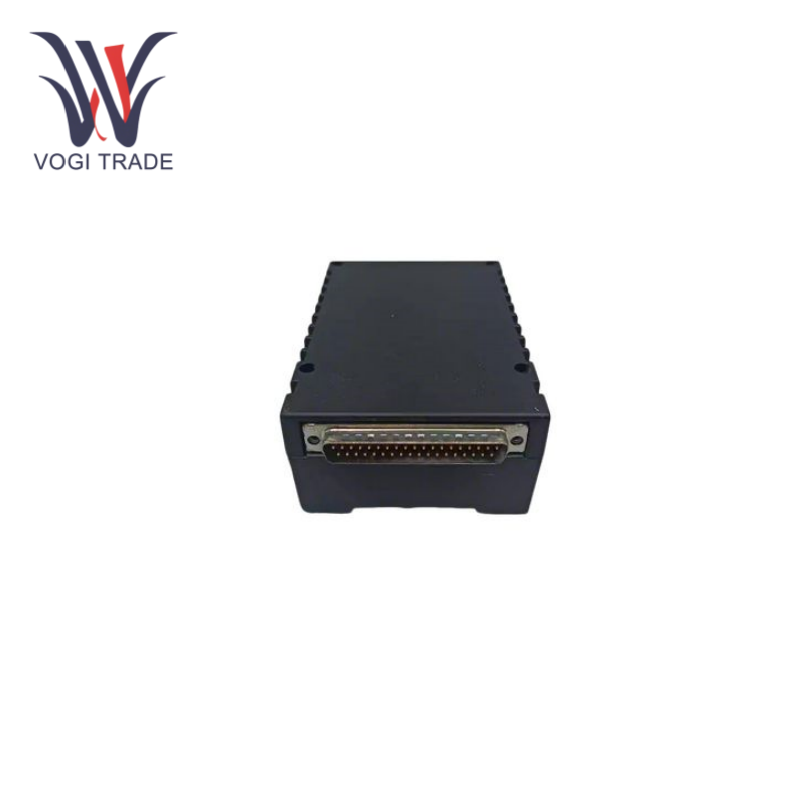

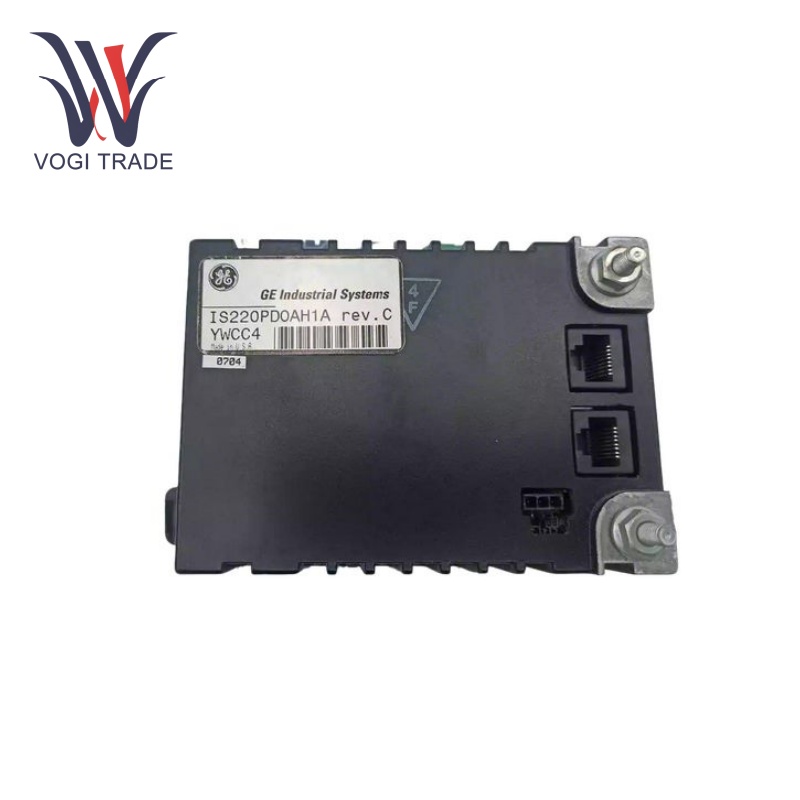

GE IS220PDOAH1A

Teknik Parametre

Giriş voltajı aralığı:12V ila 48V DC.

Çıkış voltajı aralığı:0V ila 24V.

MaksimumKanal başına m çıkış akımı:3A.

Tepki süresi:1 ms'den az.

İzolasyon voltajı:500Vrms'den büyük.

Yalıtım direncian:100MΩ'dan büyük.

Kanal sayısı:dört bağımsız kanalla.

Çalışma sıcaklığı aralığı:-25°C ila +70°C.

Ethernet Sayısılimanlar:2 RJ45 Ethernet arayüzü.

Fonksiyonel Özellikler

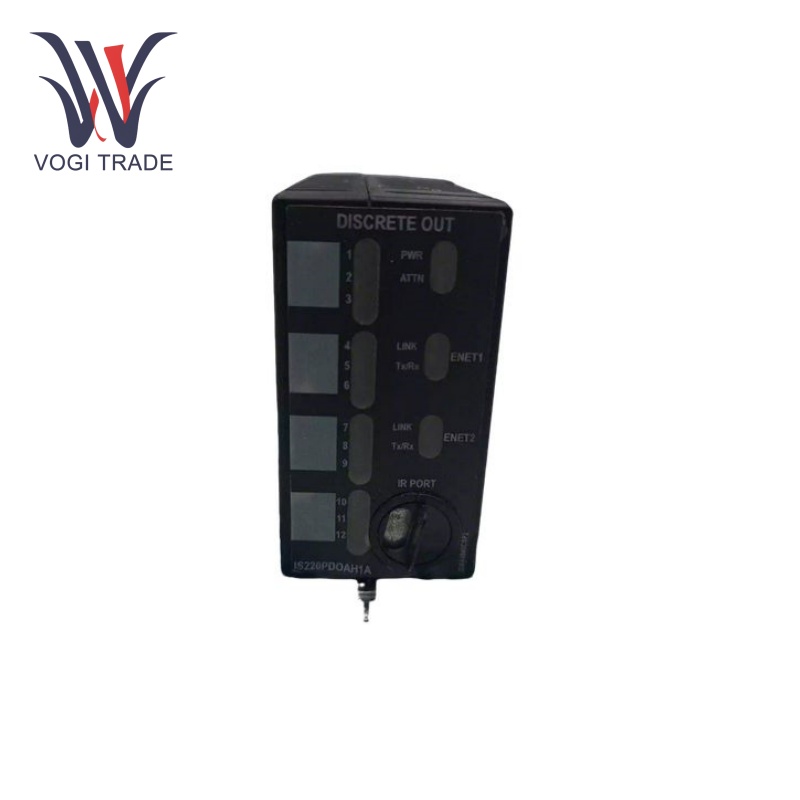

Görsel ve Seri Teşhis:GE IS220PDOAH1A'nın ön panelinde güç kaynağı durumu, ağ bağlantı durumu, çıkış durumu vb. gibi çalışma süreci sırasında modülün düzgün çalışıp çalışmadığını görsel olarak görüntülemek amacıyla güç, dikkat, TxRx ve bağlantı gibi birden fazla gösterge LED'i bulunur. Kızılötesi seri iletişim bağlantı noktası, sorun gidermeye yardımcı olmak üzere daha ayrıntılı tanılama bilgileri sağlayan yerel tanılama seri iletişimleri için kullanılabilir.

İşlemci ve Bellek:GE IS220PDOAH1A, uygulama kodunu ve ayar bilgilerini tutabilen ve yürütebilen, RAM ve flash belleğe sahip yüksek performanslı bir işlemciden oluşur. Bu, yerleşik işlemci kartının G/Ç paketi işlevi için özel toplama kartına bağlanması için yapıldı.

Çoklu Röle Kontrolü:Güçlü bir çıkış kontrol özelliği sağlayarak 12'ye kadar röleyi kontrol edebilir. GE IS220PDOAH1A, SRLY ve TRLY gibi altı ayrı çıkış terminal kartının yanı sıra katı hal röleleri ve elektromanyetik röleleri de destekleyerek ihtiyaç duyulan çok yönlü uygulama senaryolarını sağlar.

Arıza Teşhisi

LED Göstergesi ile Teşhis:Modüldeki gösterge LED'leri arızaları teşhis etmek için çok önemlidir. Güç göstergesinin kapalı olması bir güç kaynağı sorununa işaret ediyor olabilir; ağ bağlantısı göstergesi anormal şekilde yanıp sönüyorsa, bu bir ağ arızasını işaret ediyor olabilir. Çıkış kanalı göstergelerinin anormal durumu, ilgili kanallardaki sorunların hızlı bir şekilde tanımlanmasına da yardımcı olabilir.

Seri İletişim Tanılaması:Kızılötesi seri iletişim bağlantı noktası, yerel teşhis seri iletişimleri için kullanılabilir. GE IS220PDOAH1A seri bağlantıyla donatılmıştır; kullanıcılar seri verileri modülden bilgisayara veya özel teşhis yazılımıyla el terminaline aktarabilir, böylece işlemci durumu, bellek durumu, iletişim portu durumu ve çıkış kanalı durumu gibi ayrıntılı teşhis bilgileri elde edilebilir. Kullanıcı sorunu hızlı bir şekilde bulacak ve çözecektir.

Uygulama Alanları

Gaz Türbini Kontrolü:GE IS220PDOAH1A, GE Speedtronic Mark VIe gaz türbini kontrol sisteminin önemli bir bileşenidir ve gaz türbininin güvenli ve istikrarlı çalışmasını sürdürmek üzere doğru çalışmasını sağlamak amacıyla gaz türbini kontrolündeki röleleri kontrol etmek için kullanılır.

Endüstriyel Otomasyon:İmalat, kimya, ilaç, gıda ve içecek ve otomotiv imalat sanayileri gibi pek çok endüstriyel otomasyon alanında kullanılabilir. Motorları, ısıtıcıları, aydınlatma ekipmanlarını, solenoid valfleri ve diğer cihazları çalıştırmak, üretim sürecinin izlenmesini ve kontrolünü gerçekleştirmek, üretim verimliliğini ve ürün kalitesini artırmak için kullanılabilir.

Enerji Yönetimi:Güneş ve rüzgar enerjisi sistemleri gibi enerji yönetimi alanında GE IS220PDOAH1A, enerji üretim cihazlarının anahtarlanmasını ve korunmasını yönetmek, enerji sisteminin etkin çalışmasını ve güvenliğini sağlamak için kullanılır. Uygulamaları aynı zamanda güç dağıtım sistemlerini, devre kesicilerin ve anahtarların açılıp kapanmasını kontrol etmeyi, güç dağıtım sürecinin izlenmesini ve kontrolünü gerçekleştirmeyi de kapsar.

Toplu taşıma:Trafikte, demiryolu sinyal sistemleri ve elektrikli araç kontrolü gibi alanları kapsayan modül, sinyal sistemindeki röleleri ve elektrikli araç kontrol sistemlerinin gücünü kontrol ederek ulaşım sisteminin güvenli bir şekilde çalışmasını ve elektrikli araçların verimli çalışmasını sağlamak için kullanılabiliyor.
