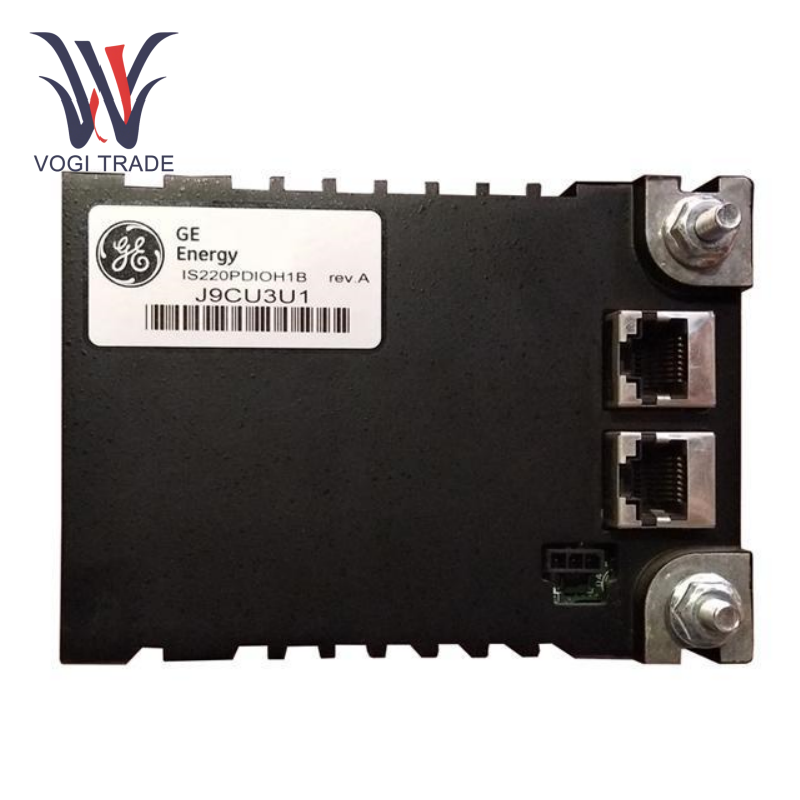

Gen IS220PDIH1B

Teknik parametreler

Dijital Giriş: GE IS220PDIIH1B kuru temas sinyallerini destekler ve kanal sayısı farklı yapılandırmalara göre genişletilebilir.

Analog giriş: voltaj, akım ve sıcaklık gibi sinyalleri işleyebilir (bazı modeller 10 analog giriş ve 2 analog çıkış destekler).

Ethernet: Yüksek hızlı veri iletimini ve uzaktan izlemeyi destekler.

Modbus/Profibus: Cihazlar arasında kesintisiz entegrasyon elde etmek için ana akım endüstriyel protokollerle uyumludur.

İşleme hızı: 600 MHz, 64MB program kapasitesi, gerçek zamanlı veri işlemeyi destekleyin.

Uçucu Olmayan Flash Bellek: Yapılandırmaları ve programları depolar, veri kaybını önlemek için pil yedeklemesini destekler.

Çalışma voltajı: 24 VDC (nominal), maksimum 28.6 VDC, Kontak girişi 32 VDC'yi destekler.

Sıcaklık aralığı: -30 ° C ila +65 ° C (endüstriyel dereceli geniş sıcaklık tasarımı).

Koruma Seviyesi: IP20 (geleneksel) veya daha yüksek (tehlikeli ortamlar için uygun).

Ölçeklenebilirlik: ISX0YTDBSH2A/TDBTH8A gibi terminal kartlarıyla kullanımı destekler, 24 saha terminaline genişler ve farklı sensörlere ve aktüatörlere uyum sağlar.

Operasyon ilkesi ve işlevi

Sinyal Alım ve İşleme: GE IS220PDIIH1B, dijital/analog giriş kanallarından alan cihazlarından (sensörler ve anahtarlar gibi) sinyalleri toplar, bunları yerleşik işlemci aracılığıyla kontrol sinyallerine dönüştürür ve bunları Ethernet veya Profibus aracılığıyla PLC/DCS sistemine iletir.

Komut Çıkışı: Kontrol sistemi komutunu aldıktan sonra, aktüatörü (röleler ve vanalar gibi) dijital/analog çıkış kanalı üzerinden kapalı döngü kontrolünü tamamlamak için yönlendirir.

Yedekleme Tasarımı: Arıza durumunda sistemin sorunsuz bir şekilde değiştirilmesini sağlamak için sıcak bekleme yedekliliği (HSB) ve çift güç kaynağı yapılandırmasını destekler.

Çekirdek işlev

Multi-Protokol İletişimi: GE IS220PDIIH1B, ana bilgisayar (Controlst yazılımı gibi) ve diğer cihazlarla gerçek zamanlı veri etkileşimi elde etmek için Ethernet, Modbus TCP, Profibus-DP ve diğer protokolleri destekler.

Kendi kendine teşhis ve uzaktan bakım: yerleşik kendi kendine kontrol fonksiyonu, LED göstergesi aracılığıyla modül durumunun gerçek zamanlı görüntülenmesi (güç, iletişim, hata gibi); Uzaktan izleme ve ürün yazılımı yükseltmesini destekler.

Yüksek hassasiyetli kontrol: Analog giriş kanallarının çözünürlüğü, sıcaklık ve basınç gibi sinyallerin doğru bir şekilde elde edilmesini sağlayarak 16 bit'e ulaşır.
