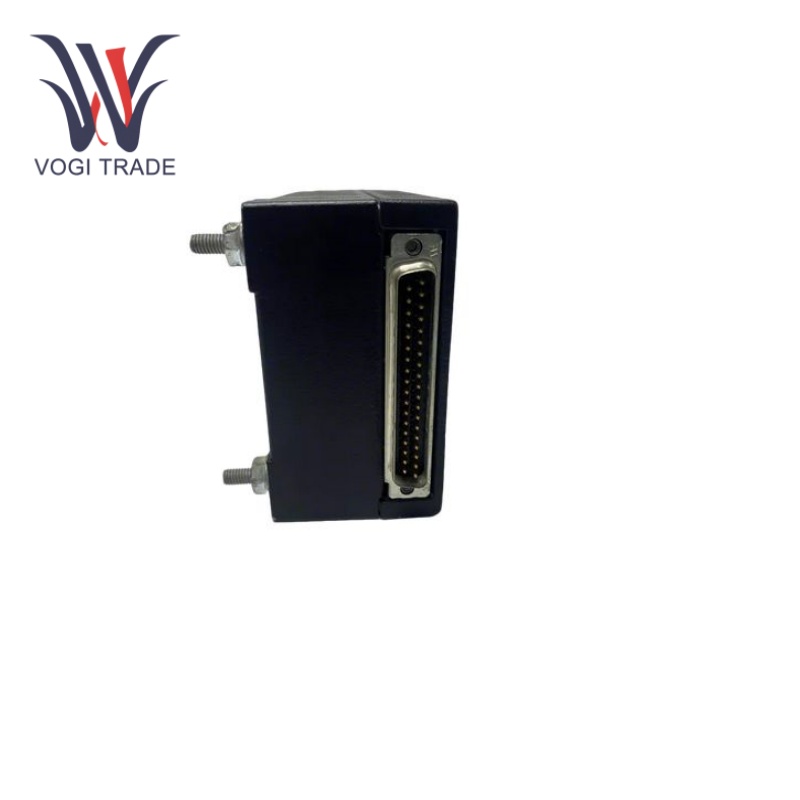

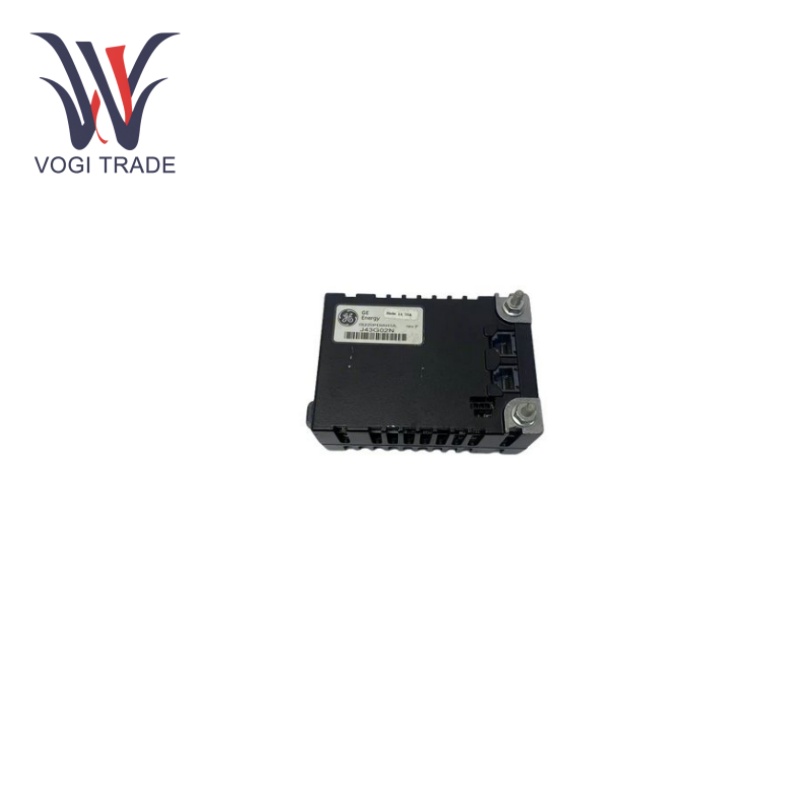

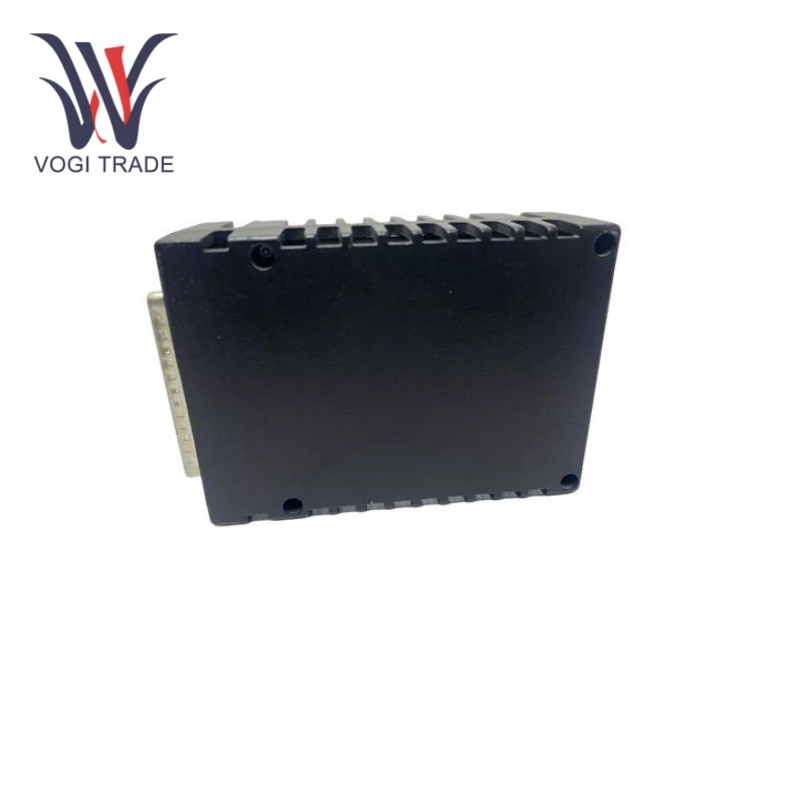

GE IS220PDIAH1A

Teknik Parametre

Giriş Kanalı Sayısı:24 kuru kontak voltaj giriş kanalı.

Giriş Yalıtımı:Tüm girişlerde 1500 V'a kadar optik izolasyon.

Giriş Filtresi:Donanım filtresi, 4 ms.

AC Gerilim Reddi:125 V DC uyarımda 60 Hz'de 60 V rms.

Giriş Gerilimi:Nominal değer 28,0 VDC, minimum voltaj 27,4 VDC'dir.

Çalışma Sıcaklığı:-30 ila 65°C.

Ethernet Bağlantı Noktaları:2 RJ45 Ethernet arayüzü.

Fonksiyonel Özellikler

Konfigürasyonda Değişkenlik:GE IS220PDIAH1A, TBCI kartları, TICI kartları ve STCI kartları gibi çeşitli ayrık kontak giriş terminal kartlarını kabul ederek, kullanıcılara özel uygulama gereksinimlerine göre konfigürasyonda daha yüksek derecede esneklik ve seçenek sunar.

Kolay Kurulum ve Çalıştırma:GE IS220PDIAH1A'nın kurulumu kolaydır ve periyodik tabloyu makul şekilde uygular. Kullanışlı ve güvenilir bir mekanik sabitleme ile kolayca kurulabilir ve ilgili terminal kartı konnektörlerine takılabilir. Yumuşak başlatma devresine sahip güç girişi konektörü, ani akımı sınırlayabilir ve başlatma sırasında güç kaynağına olan etkiyi azaltabilir.

Giriş Yalıtımı ve Filtreleme:Tüm girişlerde 1500V optik izolasyon; izolasyon dahili müdahaleyi ve hasarı önler. 4 ms filtreleme süreli dahili donanım filtresi, giriş sinyalinin doğruluğunu ve kararlılığını iyileştirmek için girişteki yüksek frekanslı gürültüyü ve parazit sinyalini filtreleyebilir.

Arıza Teşhisi

Sistem İzleme ve Alarm:GE Mark VIe serisinin dağıtım türbin kontrol sisteminde genel olarak mükemmel sistem izleme ve alarm fonksiyonuna sahiptir. GE IS220PDIAH1A'nın operasyondaki durumunu izleme yeteneğine sahiptir. Bir arıza meydana geldiğinde, sistem ilgili alarm mesajını ve teşhis raporunu yayınlayabilir ve operatöre HMI veya başka yollarla bir uyarıda bulunabilir, böylece operatör arızayı gidermek için zamanında önlemler alabilir.

Seri İletişim Teşhisi:Kızılötesi seri iletişim bağlantı noktası, kullanıcının yerel teşhis seri iletişimlerine olanak sağlar. Kullanıcılar özel tanılama aracı aracılığıyla modüle bağlanır ve işlemci, bellek, giriş kanalı durumu vb. gibi zengin tanılama bilgileri elde etmek için seri bağlantı noktası kullanılarak modül eşlenir; bu da sorunun hızlı bir şekilde bulunmasına ve çözülmesine yardımcı olur.

Uygulama Alanları

Enerji Üretimi Sanayi:GE IS220PDIAH1A, enerji üretim endüstrisindeki Mark VIe serisi dağıtılmış türbin kontrol sistemi gibi gaz, buhar ve rüzgar türbini kontrol sistemlerinde yaygın olarak kullanılmaktadır. Her bir anahtarlama noktasının bilgilerini ve işlenmesini türbindeki çeşitli sensörlere doğru bir şekilde toplayabilir, vanaların açık-kapalı durumunu, pompaların çalışma durumunu ve çeşitli koruma cihazlarının vb. alarm sinyallerini doğru bir şekilde yansıtabilir ve güvenliği sağlar. ve türbinin kararlı çalışması.

Endüstriyel Otomasyon:GE IS220PDIAH1A, kimya, ilaç, yiyecek ve içecek ve diğer endüstriler gibi endüstriyel otomasyon üretim hatlarında, üretim prosesinin izlenmesini ve kontrolünü gerçekleştirmek amacıyla yakınlık anahtarı limit anahtarı ve solenoid valf gibi çeşitli ayrı cihazları bağlamak için kullanılabilir. Örneğin, taşıma bandının açılmasını ve kapanmasını, robotik kolun çalışmasını ve paketleme makinesinin dolum durumunu, ayrıca ekipmanın başlatılması ve durdurulması ile proses akışı geçişini izleyebilir ve kontrol edebilir.

HVAC Sistemleri:GE IS220PDIAH1A, fanların, pompaların ve kompresörlerin çalışma durumu ile damperler ve vanaların açılma ve kapanma durumları da dahil olmak üzere çeşitli ayrı bileşenlerin durumunu izlemek için ısıtma, havalandırma ve iklimlendirme sistemlerinde kullanılabilir. Sistem, bu ayrık giriş sinyallerine erişerek ve bunları işleyerek, enerji tasarrufu ve konforu gerçekleştirmek için HVAC tesislerinin çalışma modunu uygun ve zamanında ayarlayacak şekilde ortamın durumunu tanıyabilir.
