GE IS220PAICH2B

Ürüne Genel Bakış

IS220PAICH2B, CPCI mimarisini temel alan tek yuvalı bir G/Ç işlemci kartıdır. Mark VIe dağıtılmış I/O sisteminin temel bileşeni olarak, kontrol ünitesinin sahadaki analog cihazlara bağlanmasından sorumludur.

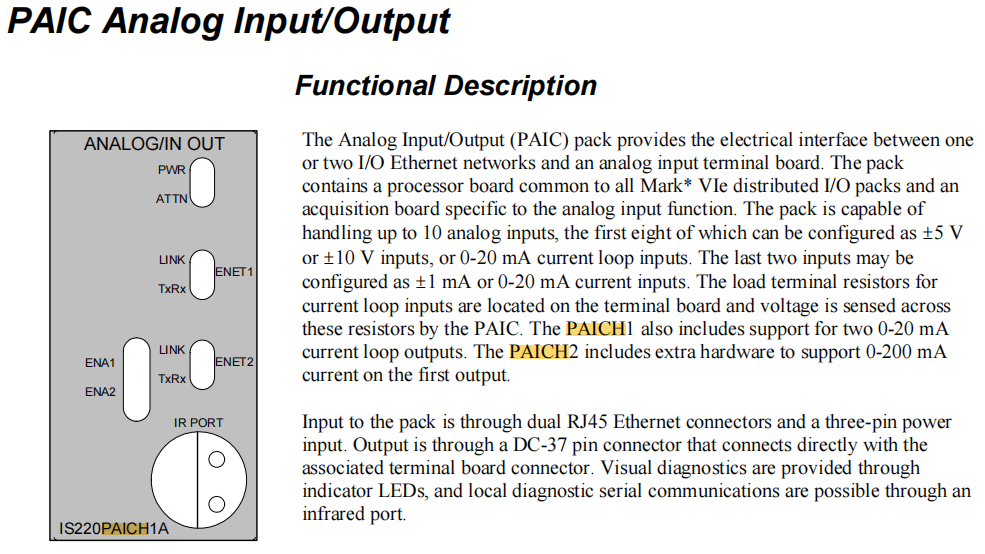

PAIC, 10 analog giriş kanalını ve 2 analog çıkış kanalını işleyebilen hibrit bir karttır. Ethernet üzerinden kontrolörle iletişim kurarak sahadaki sinyallerin toplanmasını, işlenmesini ve kontrol talimatlarının çıktısını sağlar.

PAIC, üst düzey kontrol ağını ve alt düzey saha ekipmanlarını birbirine bağlayan bir köprü görevi görerek simpleks, ikili ve TMR kontrol mimarilerini destekler.

Ürün Fonksiyon Özellikleri

Çift Ağ Bağlantı Noktası Yedekli İletişim

IS220PAICH2B, iki bağımsız 10/100Base-T Ethernet portu, ENET1 ve ENET2 ile donatılmıştır. Çift ağ kablosu bağlantılarını destekler. Bir ağ arızalandığında diğeri, kontrol sinyallerinin sürekliliğini sağlamak için sorunsuz bir şekilde görevi devralabilir.

Yüksek Hassasiyetli Sinyal İşleme

Yerleşik 16 bit analogdan dijitale dönüştürücü ve 14 bit dijitalden analoğa dönüştürücü, son derece yüksek çözünürlük sunarak saha sinyallerindeki anlık değişikliklerin yakalanmasına olanak tanır.

Donanım İzleme ve Kendi Kendine Teşhis

Yerleşik donanım izleme zamanlayıcısı, açılışta kendi kendini sınama ve sürekli çalışma izlemeyle birleştiğinde, donanım hatalarını anında tespit edebilir ve alarmları tetikleyebilir.

Elektronik Kimlik Eşleştirme

Yerleşik elektronik kimlik çipi, güç açıldığında terminal kartıyla donanım sürümünün uyumluluğunu otomatik olarak okur ve doğrular, uyumsuz yazılım ve donanımın neden olduğu kontrol hatalarını önler.

Kompresör Durma Tespiti

Firmware, kompresörün gerçek zamanlı olarak durup durmadığını belirlemek için ilk 4 analog giriş kanalını izleyen ve doğrudan açma korumasını tetikleyebilen özel bir algoritma içerir.

Çalışırken Değiştirme Desteği

Çevrimiçi değiştirme desteği. Sistemde güç olmadığında kart kartı doğrudan çıkarılıp takılabilir, bu da bakım ve arıza yönetimini büyük ölçüde kolaylaştırır.

Ürün evrimi ve teknolojik gelişme

Mark VI'dan Mark VIe'ye

PAIC'in öncülü, Mark VI sistemindeki VAIC kart kartıydı. En büyük teknolojik sıçrama iletişim arayüzünde gerçekleşti. VAIC, VME veriyolunu kullanırken PAIC Ethernet'e geçti. Bu, PAIC'in daha uzun bir iletim mesafesine ve daha yüksek veri çıkışına sahip olmasını sağladı.

Mimari değişiklikler

PAIC, VME veriyoluna kıyasla daha iyi şok direncine ve modüler özelliklere sahip olan CPCI endüstriyel standart mimarisini benimsemiştir.

Gelecek trendler

GE şu anda Mark VIeS platformunu tanıtıyor olsa da, Mark VIe'nin ana I/O kart kartı olan PAIC hâlâ olgun ve istikrarlı bir aşamadadır ve dünya çapındaki işletim birimlerinde yaygın olarak kullanılmaktadır.

Alternatif uyumluluk

Doğrudan ikameler

Aynı IS220PAICH2B serisinin yükseltilmiş veya düşürülmüş versiyonu, ToolboxST'de doğru şekilde yapılandırıldığı sürece genellikle aynı fiziksel boyutu ve arayüz tanımını korur.

Alternatif olmayan öğeler

Veri yolu mimarisi ve iletişim protokolü tamamen farklı olduğundan parçalar doğrudan Mark V veya Mark VI sistemlerinin I/O kart kartlarıyla değiştirilemez.

Uyumluluk gereksinimleri

Bu öğe IS200TBAIH1C analog terminal kartıyla birlikte kullanılmalıdır.
