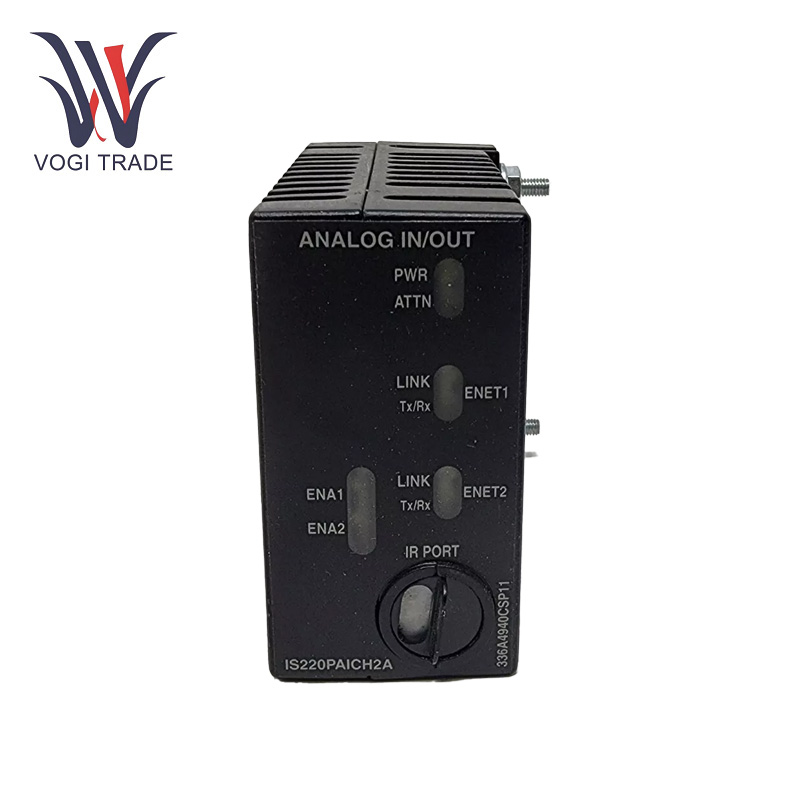

Ge is220paich2a

Çalışma parametreleri

Nominal besleme voltajı:24 VDC (doğrudan akım)

Çalışma Voltaj Aralığı:Kararlı çalışma sağlamak için 20 VDC ila 30 VDC

Güç Tüketimi:Yaklaşık 5W.

Voltaj Girişi:0-10V DC voltaj aralığını destekler.

Mevcut Giriş:4-20mA aralığındaki sinyalleri kabul eder.

Çözünürlük:Modül, hem voltaj hem de akım girişleri için 12 bit çözünürlük sağlar.

Giriş Aralığı:Voltaj girişi için 0-10V ve akım girişi için 4-20mA

Voltaj çıkışı:Tipik olarak 0-10V DC aralığında çalışır ve aktüatörler gibi cihazları kontrol etmek için kullanılır.

Mevcut Çıktı:İşlemleri kontrol etmek için 4-20mA çıkışını destekler.

Çıktı Çözünürlüğü:Hem voltaj hem de akım çıkışları için 12 bit çözünürlük.

Çıkış yükü: 4-20mA akım çıkışı için, modül 500 ohm'a kadar yük kullanabilir.

Ürün özellikleri

AnalogGiriş ve çıkış:GE IS220PAICH2A, hem analog giriş hem de çıkış sağlamak için tasarlanmıştır, bu da çeşitli kontrol uygulamaları için çok yönlü hale getirir.

Giriş Koruması:IP20 kısmı, çapı 12 mm'den büyük olan ve su girişine karşı korumayan toza karşı korur. Bu, bunları korumalı bir ortama, genellikle bir kontrol paneline veya kabineye takmak anlamına gelir.

İzolasyon:Modül, giriş ve çıkış kanallarını elektriksel olarak izole ederek, kendisine bağlı cihazların elektrik parazitine ve yer ilmeklerine karşı korunmasına izin verir.

Aşırı gerilim koruması:Bu, kabul edilebilir bir aralıkta kalmak ve sistemdeki voltaj ve akım seviyelerinde zararlı bir artıştan kaçınmak için besleme voltajının düzenlenmesi ile elde edilir.

İletişim Protokolleri:GE IS220PAICH2A, belirli sisteminizin nasıl yapılandırıldığına bağlı olarak Ethernet/IP veya diğer endüstriyel protokoller kullanılarak Mark VIE'ye entegre olur.

Otobüs İletişimi:Modül, sistemin diğer bölümlerinden sinyal göndermesini ve almasını sağlayan daha büyük kontrol sistemiyle bağlantı kurmak için bir iletişim veri yolu bulunur.

Dahili teşhis LED'leri özellikleri:Bu tasarım işlevselliğini ve teşhis yeteneklerini geliştirir.

Titreşim Direnci:Modül, genellikle enerji santralleri, fabrikalar ve diğer mekanik titreşim ortamları için önemli olan ortak 1G titreşim seviyelerine direnebilir.

Kurulum

Raf veya Panel Mutabakatınatip:GE IS220PAICH2A modülü, yaygın olarak monte edilmiş rafa monte 19 inç veya kontrol panelidir. Titreşim/mekanik şoka karşı korumak için modülü güvenli bir şekilde monte edin, bu da performansı etkileyebilir. Aşırı ısınmaması için hava akışı için modülün etrafında geniş alan bırakın.

Güç Bağlantıları: 24 VDC güç kaynağını doğru güç giriş terminallerine bağlayın. Güç kaynağının sabit olduğunu ve güç kaynağındaki sorunları dışlamak için önerilen 20-30 VDC voltaj aralığının altında olmadığını doğrulayın.

Kablolama Analog girişleri ve çıkışları:Analoggiriş sinyalleri için, alan cihazının çıkışı GE IS220PAICH2A'nın giriş terminallerine bağlanır. Analog çıkış sinyalleri için çıktı terminallerini uygun cihazlara bağlayın

Test:Bağlantıların doğru çalıştığını doğrulamak için kablolama ve konfigürasyondan sonra yapılabilecek çeşitli testler vardır.

Uygulama aralığı

POwer Nesil:GE IS220PAICH2A, enerji santrallerinin ve türbin sistemlerinin parçaları olan basınç sensörleri, sıcaklık sensörleri ve akış ölçerleri gibi cihazlara analog sinyalleri kontrol etmek için kullanılır.

Petrol ve Gaz:Valf aktüatörleri, basınç düzenleyicileri ve petrol ve gaz sektöründeki akış sayaçları gibi aletlerin izlenmesi ve kontrol edilmesi için özel olarak tasarlanmıştır.

Su thearment:Su seviyelerini, basınçları ve kimyasal dozajları kontrol etmek için kullanılan arıtma tesislerine, sensörlere ve aktüatörlere entegre edilmiştir.
