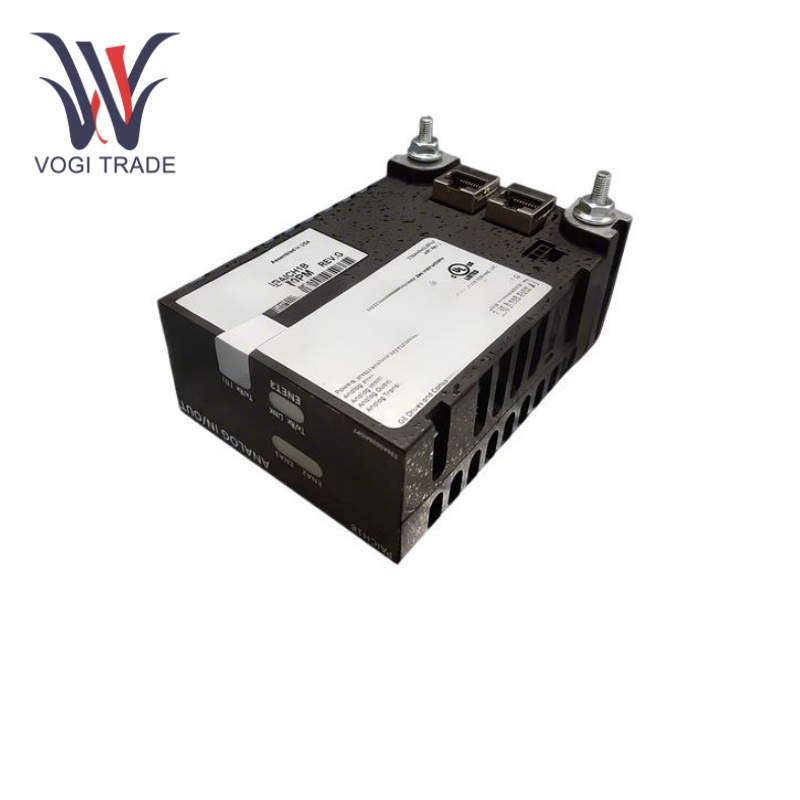

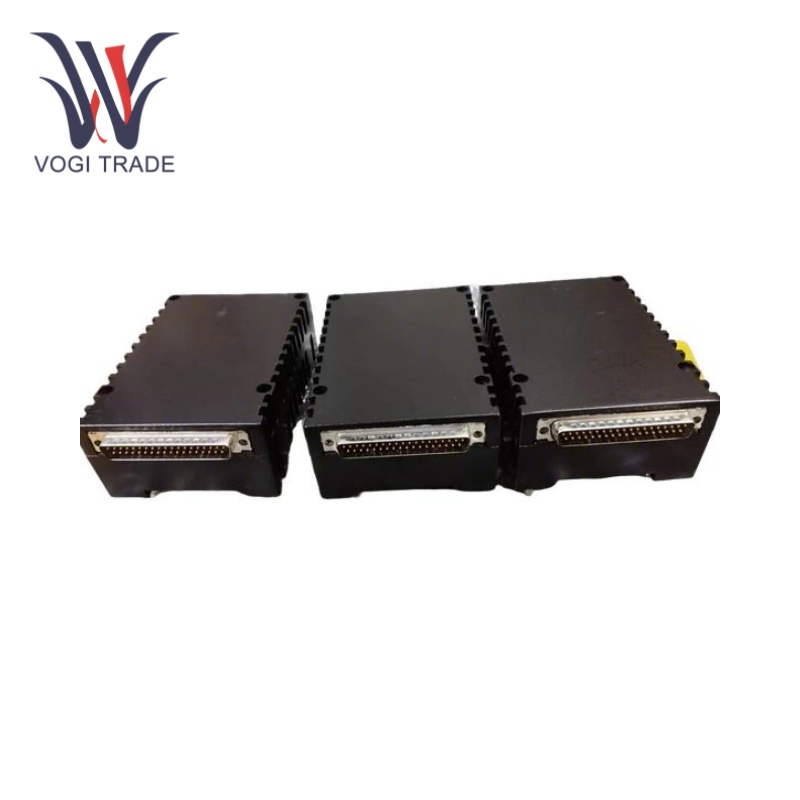

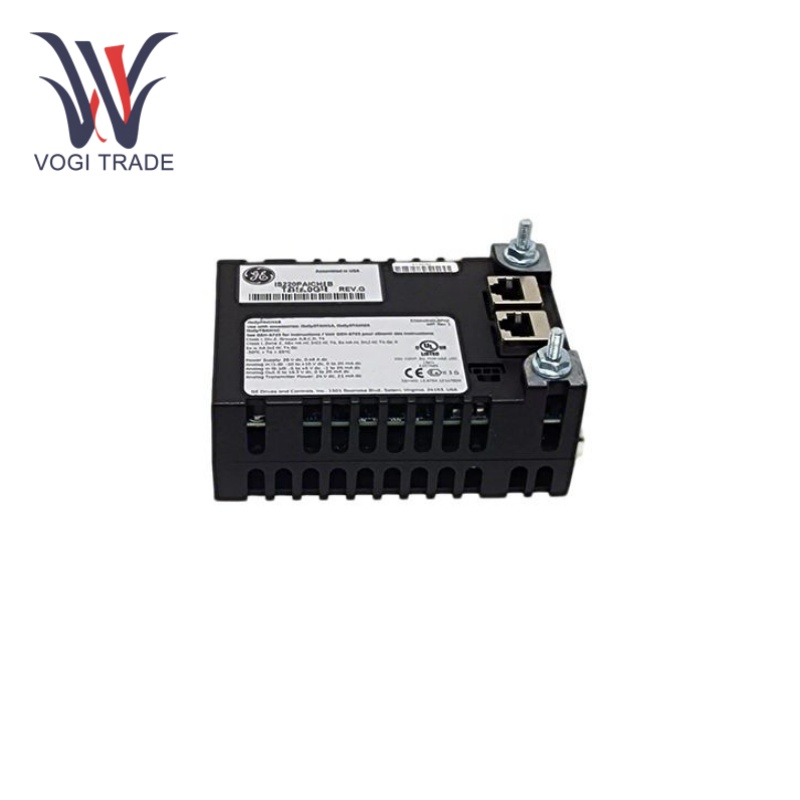

GE IS220PAICH1B

Teknik Parametre

Giriş Sayısı: 10.

Giriş Gerilimi Aralıkları:1-5VDC.

Giriş Dönüştürücü Çözünürlüğü:16 bit Analog-Dijital Dönüştürücü.

Çıkış Akımı Aralıkları:0-20mA.

Tarama Süresi:Normal tarama 5 milisaniyedir (200 Hz).

Güç Kaynağı:24VDC.

Güç Tüketimi:5,3 W.

Çalışma Sıcaklığı:-40 °C ila +70 °C.

Depolama Sıcaklığı:-40 °C ila +85 °C.

Nem:%10 ila %95 (yoğuşmasız).

Fonksiyonel Özellikler

Yüksek Çözünürlüklü Dönüşüm:GE IS220PAICH1B'nin giriş dönüştürücüsü, analog sinyalleri doğru bir şekilde dijital formlara dönüştürebilen, yüksek hassasiyetli veri toplama ve işleme yetenekleri sağlayan 16 bit çözünürlüğe sahiptir.

İşlemci ve İşletim Sistemi:GE IS220PAICH1B, 667MHz Power Quicc II Pro Freescale işlemciyle donatılmıştır ve güçlü bilgi işlem ve veri işleme yetenekleri sağlayan, yüksek hızlı ve yüksek güvenilirliğe sahip endüstriyel uygulamalar için tasarlanmış gerçek zamanlı çoklu görev işletim sistemi olan QNX Neutrino işletim sistemini kullanır.

Yalıtılmış G/Ç Kanalları:Her analog giriş ve çıkış kanalı yalıtılmıştır. Bir kanalın arızalanması diğer kanalların normal çalışmasını etkilemeyecektir. Böylece sistemin güvenilirliğini ve kararlılığını artırır.

Arıza Teşhisi

Alarm ve Durum İzleme Fonksiyonları:GE IS220PAICH1B'nin özel alarm fonksiyonları vardır; örneğin, paketteki intihar rölesinin çalışmaz olduğunu gösteren 82-83. Olası bir neden, onu pakette çalışmaya hazırlayan intihar rölesi komutunun, paketteki intihar rölesine karşılık gelmemesi olabilir. bununla ilişkili geri bildirim. Diğer olası nedenler, bir donanım arızası veya toplama panosundaki bir röle arızası olabilir. Bu sorunun birincil çözümü G/Ç paketinin kendisini değiştirmektir.

Sistem İzleme ve Teşhis Araçları:Mark VIe serisi dağıtılmış türbin kontrol sistemi durumunda, genellikle sistem izleme ve teşhis araçları bulunur. Bu araçlar, kullanıcıların GE IS220PAICH1B'nin giriş sinyali ve çıkış sinyali durumu, işlemci çalışma durumu gibi çalışma koşullarını gerçek zamanlı olarak izlemelerine yardımcı olabilir. ağ bağlantı durumu vb. Sistem, kullanıcıların sorunları hızla bulmasına ve çözmesine yardımcı olmak için uygun hata istemi ve tanılama raporları oluşturabilir.

Uygulama Alanları

Enerji Üretim Sektörü:Enerji üretim endüstrisinde, gaz, buhar ve rüzgar türbini kontrol sistemlerinde ve ayrıca Mark VIe serisi dağıtılmış türbin kontrol sistemlerinde yaygın olarak kullanılır. Veri ön işlemenin sonuçları, kontrolü için uygun aktüatöre iletilir.

Endüstriyel Otomasyon:GE IS220PAICH1B, analog sinyallerin alınmasını ve kontrolünü gerçekleştirmek için sensörler, vericiler, aktüatörler vb. gibi çeşitli analog cihazları bağlamak ve ardından üretim sürecinin izleme ve kontrolünü tamamlamak için kullanılabilir.

HVAC Sistemleri:Modül, çeşitli sensörlerin sıcaklık, nem, basınç vb. analog sinyallerini ölçmek ve kontrol etmek ve enerji tasarrufu ve konfor sağlamak amacıyla klima, fan, su pompası ve diğer ekipmanların kontrolünü sağlamak için kullanılabilir.

Diğer Endüstriyel Kontrol Uygulamaları:GE IS220PAICH1B ayrıca metalürji, kağıt yapımı, su arıtma ve diğer endüstrilerde, diğer endüstriyel kontrol sistemlerinin yüksek hızlı veri işleme ve yüksek güvenilirlik gereksinimlerinde de kullanılabilir.
