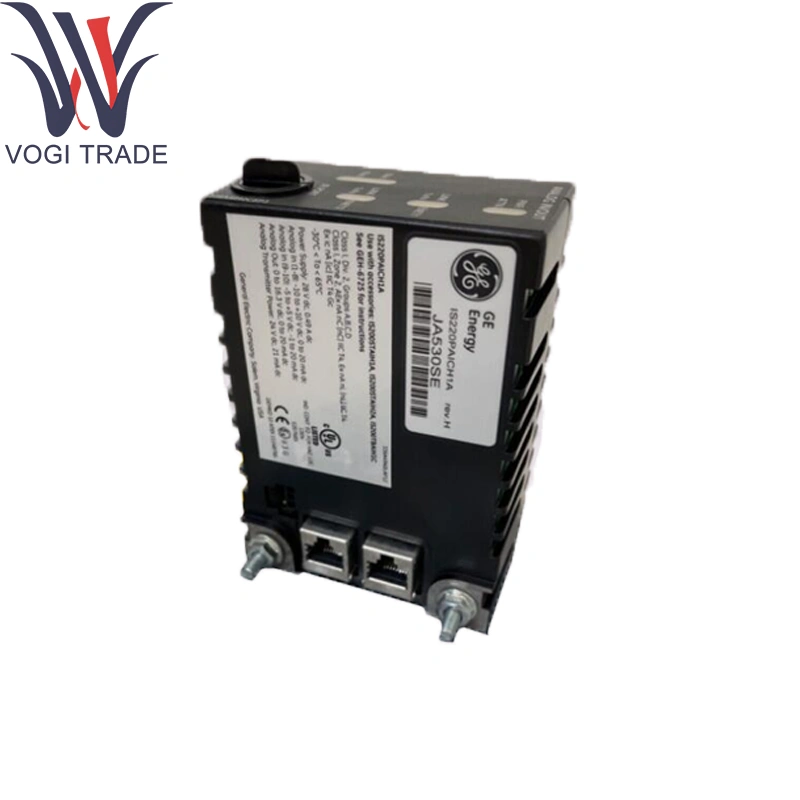

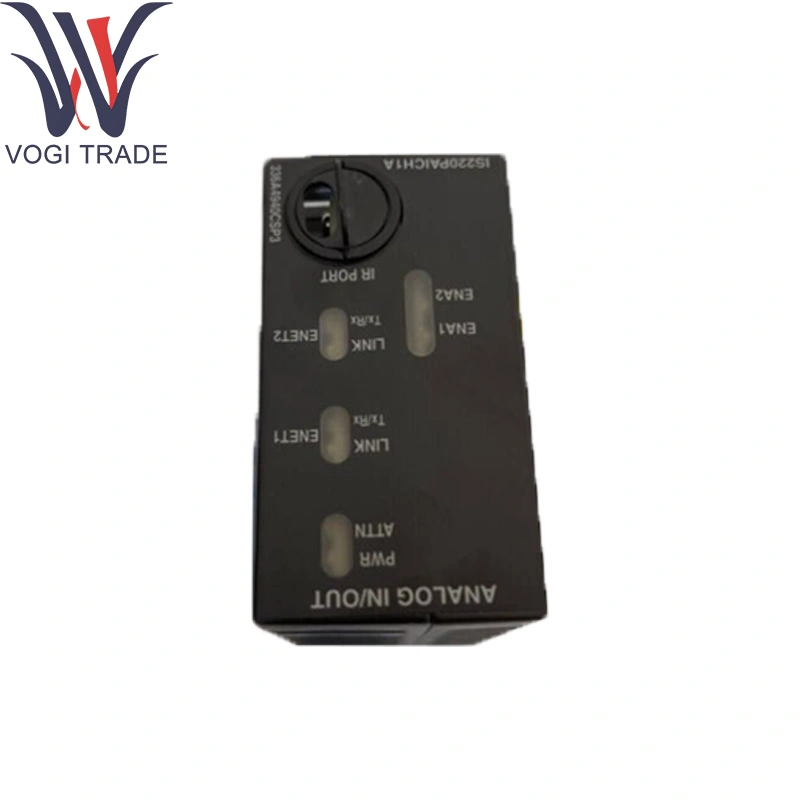

GE IS220PAICH1A Analog Giriş/Output Modülü

Teknik parametreler

GE IS220PAICH1A Kanallar:

8 × 4-20 mA Akım-döngü girişleri (pasif)

4 × 0-10 V Voltaj Girişleri

GE IS220PAICH1A Giriş Aralıkları ve Doğruluk:

Akım: 4-20 Ma, ± % 0.1 tam ölçekli

Voltaj: 0-10 V, ± % 0.1 tam ölçekli

Çözünürlük: Kanal başına 16 bit

Örnekleme oranı: Kanal başına 200 numune/sn

İzolasyon: Güçlendirilmiş kanaldan kanaldan ve kanaldan yere (> 1 kV)

Filtreleme: Programlanabilir dijital düşük geçişli filtre (50 Hz'e kadar)

Giriş koruması: aşırı gerilim kelepçesi ± 35 V; ters polarite koruması

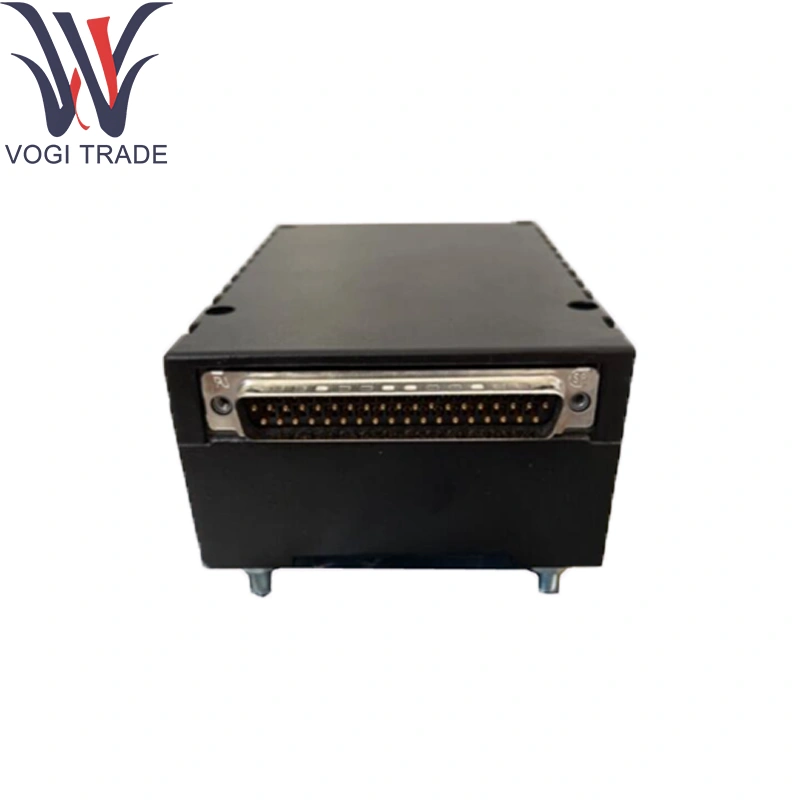

Konektör: Sağ açılı, takılabilir terminal bloğu için 52 konumlu başlık

GE IS220paich1a Çevre:

Çalışma sıcaklığı: -30 ° C ila +65 ° C

Depolama sıcaklığı: -40 ° C ila +85 ° C

Nem: % 95'e kadar RH, yoğunlaşmayan

Ürün fonksiyonu

GE IS220PAICH1A Analog Giriş/Output Modülü, hem akım-döngü hem de voltaj sinyali girişlerini doğrusallaştırır ve sayısallaştırır, kalibre basınç ve işlem değişken verilerini Ionet Ethernet veri yolu üzerinden Mark VIE CPU'ya iletir. Kontrol döngüleri, alarm eşikleri ve kanal başına donanım modifikasyonları olmadan trend için düşük gecikmeli, yüksek hassasiyetli analog geri bildirim sağlar

Çekirdek Destekleme Modülleri

G/Ç Paket Taşıyıcı: IS42XPSCAH1B Güç/Taşıyıcı Montaj

Denetleyici Modülü: Mark VIE CPU (örneğin, IS200TPROH1C)

Tamamlayıcı G/Ç kartları:

Yanma-Optimize edilmiş analog (IS220PTCCH1B)

Termokupl girişleri (IS230STTCH2A)

RTD girişleri (IS220PRTDH1A)

Uzatma bileşenleri

Diken Terminal Blokları: Yanlış inmeyi önlemek için vida-kelepçe blokları anahtarlı

Din-Rail & Panel Montaj Kitleri: 35 mm din-ray veya panel kurulumu için adaptör klipsleri ve açı parantezleri

Koruyucu Aksesuarlar: EMI Bastırma için Kablo Kalkalı Kelepçeler ve Ferrit Çekirdekler

Kalibrasyon Kitleri: Döngü doğrulaması için harici ofset/açıklık testi armatürleri

Yazılım Desteği

GE IS220PAICH1A Yapılandırma ve Kalibrasyon:

GE Controlst ™/ToolboxSt ™ Şablonları aracılığıyla yapılandırılan kanal tipi ve aralık ayarları

Kanal başına sıfır/açıklık ayarları için çevrimiçi kalibrasyon sihirbazı

GE IS220PAICH1A Teşhis ve İzleme:

HMI ve OPC-DA etiketlerinde erişilebilen gerçek zamanlı kanal sağlığı, açık devre ve menzilli alarmlar erişilebilir

Denetleyici Diyagnostiği yoluyla bildirilen teşhis bayrakları ile güçlendirme konusunda kendi kendine test

Ürün Yazılımı Güncellemeleri: Mark Vie System Software'in bir parçası olarak teslim edilir; Toolboxst ™ aracılığıyla uygulanır

Dokümantasyon: GE Mark VIE/VIES G/Ç Kurulum Kılavuzu ve Basınç ve Analog Giriş Modülü Referans Kılavuzu
