Marka: GEAçıklama: VME Bus Master Denetleyici KartıDurum: YepyeniGaranti: 1 yılEnvanter Adeti: 6Ödeme Süresi: T/TNakliye Limanı: XiamenIS215VCMIH2CB (kısaca VCMIH2), GE Mark VI gaz türbini kontrol sistemindeki önemli bir iletişim ve kontrol kartıdır. VME rafındaki veri yolu ana denetleyicisi olarak, denetleyici ile çeşitli G/Ç işlemci kartları arasındaki veri iletişimini koordine etmekten sorumludur.
| imalat |
GE |
| Model Numarası |
IS215VCMIH2CB |
| Sipariş Numarası |
IS215VCMIH2CB |
| Katalog |
Mark VI |
| Menşei ülke |
Amerika |
| HS KODU |
8479909090 |
| Boyut |
30cm*20cm*5cm |
| Ambalaj Boyutu |
32cm*22cm*7cm |
| Ağırlık |
1,5 kg |
Ürün Açıklaması

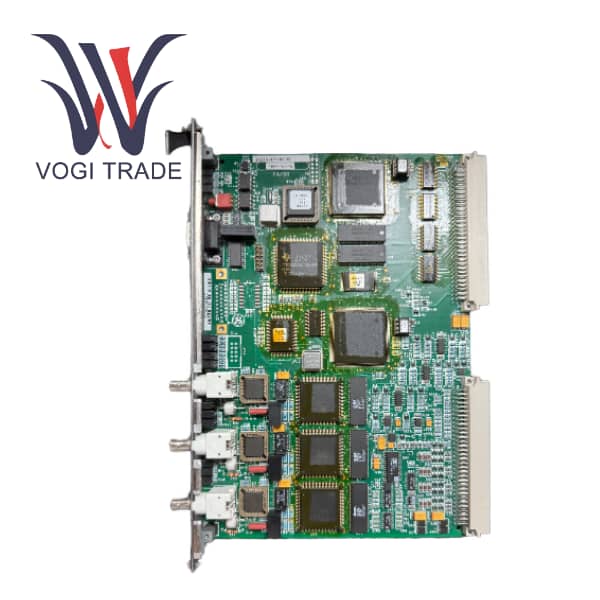

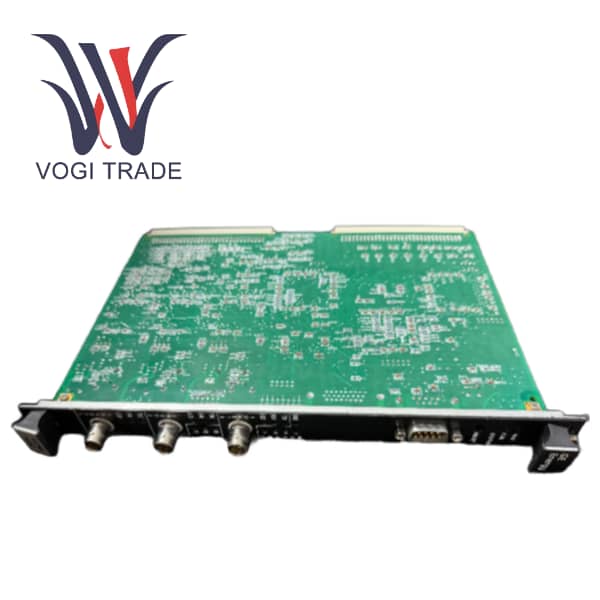

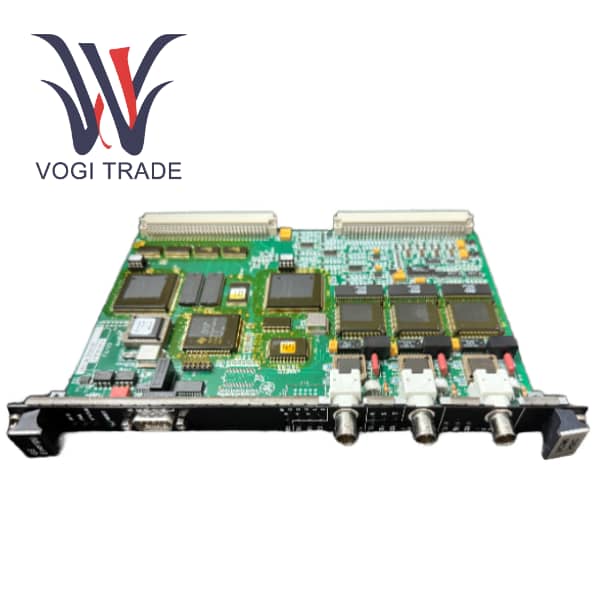

IS215VCMIH2CB (VCMIH2), GE Mark VI gaz türbini kontrol sistemindeki önemli bir iletişim ve kontrol kartıdır. VME kasasındaki veri yolu ana denetleyicisi olarak denetleyici ile çeşitli G/Ç işlemci kartları arasındaki veri iletişimini koordine eder. Bu kart, üçlü modüler yedeklilik (TMR) ve simpleks sistem yapılandırmalarını destekler ve birden fazla IONet bağlantı noktasına sahiptir, böylece yüksek sistem güvenilirliği ve gerçek zamanlı veri alışverişi yetenekleri sağlanır.
Ürün Parametreleri
|
Öğe |
Şartname |
|
Parça Numarası |
IS215VCMIH2CB（VCMIH2） |
|
İşlev |
Denetleyici ile G/Ç kartı arasındaki veri alışverişinden sorumlu veri yolu ana denetleyicisi |
|
IONet bağlantı noktası miktarı |
3 (VCMIH2) |
|
Uygulanabilir sistemler |
TMR ve Simplex sistemlerini destekler |
|
İletişim arayüzü |
VME arka paneli, IONet, Ethernet (kontrolör aracılığıyla) |
|
Kurulum |
VME raf yuvaları |
|
Uyumlu kontrolörler |
UCVB, UCVD, UCVE, UCVF, UCVG |
|
Tipik Yapılandırma |
Kontrol modülündeki UCV kontrol cihazı ve G/Ç kartıyla kullanım için |
|
Güç gereksinimleri |
+5V, ±12V güç kaynağı VME raf güç kaynağı tarafından sağlanır |
Ürün Avantajları
Yüksek Güvenilirlik TMR mimarisini destekleyerek tek bir arıza durumunda bile sistemin çalışmasını sağlar. Arıza teşhisi ve durum göstergesi içerir.
Esnek Yapılandırma Farklı uygulama senaryolarının güvenlik seviyesi gereksinimlerini karşılamak için simpleks ve üçlü yedekli sistemleri destekler.
Denetleyici ile G/Ç kartları arasındaki yüksek hızlı veri alışverişi, VME arka paneli ve IONet aracılığıyla sağlanır.
Kolay Entegrasyon. WMark VI sistemindeki (VAIC, VAOC, VCCC vb. gibi) çeşitli G/Ç işlemci kartlarıyla sorunsuz şekilde çalışır.
Durum Görünürlüğü Ön panel durum göstergeleri, yerinde bakım personeli tarafından hızlı tanılamayı kolaylaştırır.
Uygulama Senaryoları
IS215VCMIH2CB öncelikle aşağıdaki endüstriyel kontrol senaryolarında kullanılır:
Gaz türbini kontrol sistemleri (GE Çerçeve 6/7/9 serisi gibi)|
Avantaj |
eksiklik |
|
TMR'yi destekler, yüksek sistem güvenilirliği |
Yalnızca GE Mark VI sistemleriyle kullanım için, sınırlı uyumluluk |
|
Hızlı iletişim hızı ve güçlü gerçek zamanlı performans |
Özel denetleyici ve G/Ç kartı gerektirir |
|
Modüler tasarım, kolay bakım |
Yüksek başlangıç konfigürasyonu ve hata ayıklama karmaşıklığı |
|
Eksiksiz teşhis fonksiyonlarıyla |
Maliyeti nispeten yüksektir, orta ve büyük kontrol sistemleri için uygundur |
|
Zorlu endüstriyel ortamlara uygun |
Modern Ethernet ağırlıklı mimariye değil, VME mimarisine dayanır |
