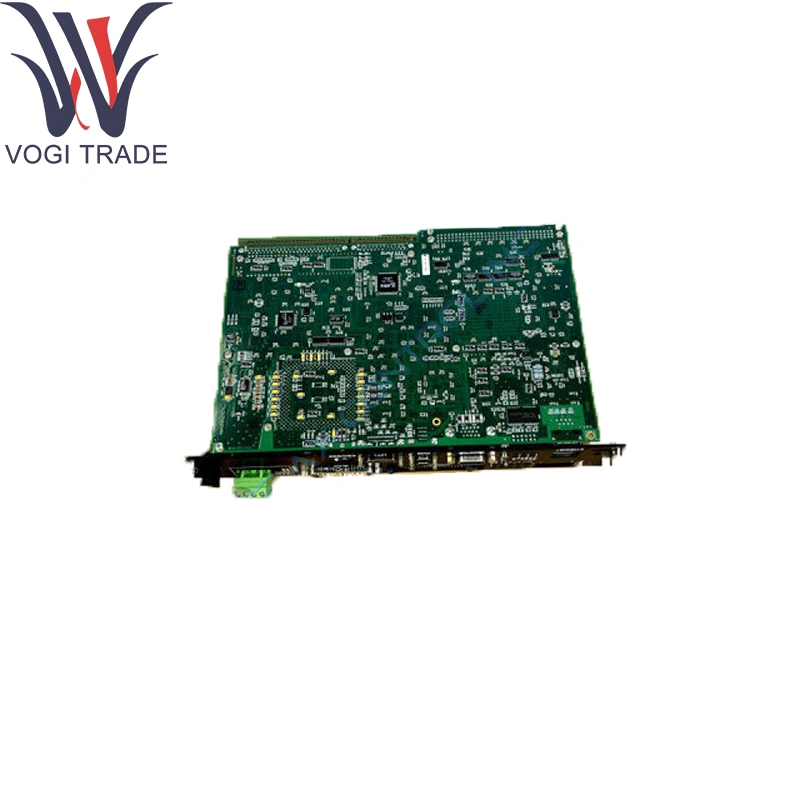

Ge is215ucvdh7am

Teknik parametreler

Çıkış kanalları: 8 bağımsız ± 20 mA akım-döngüsü veya 0-10 V voltaj çıkışı (jumper-seçilebilir)

Çözünürlük ve Doğruluk:

Kanal başına 16 bit DAC

± % 0.05 tam ölçekli doğruluk

Güncelleme oranı: Kanal başına en fazla 500 güncelleme/saniye

Diagnostics:

Per-kanal yükü- akım algılama (açık döngü, kısa devre algılama)

Yardımcı giriş kanalı ile valf konumu geri bildirim izleme

İzolasyon: Güçlendirilmiş kanaldan kanal ve kanal to-toprak (> 1 kV)

Giriş Beslemesi: 24 V DC Nominal (18-32 V DC aralığı), 2 A maks (arka panel yoluyla)

Çevresel:

Çalışma sıcaklığı: –30 ° C ila +65 ° C

Depolama sıcaklığı: –40 ° C ila +85 ° C

Nem: % 95'e kadar RH, yoğunlaşmayan

Bu özellikler GE IS215UCVDH7am'a aittir.

Ürün fonksiyonu

GE IS215UCVDH7AM, Mark Vie CPU'nun yönü altında hassas, zaman-senkronize kontrol-valf sürücü sinyalleri üretir. Aktüatör yükünü ve yanıtı doğrulamak için kapalı döngü teşhisini entegre eder, valf sağlığı durumunu ve alarmları Ionet veri yolu üzerinden bildirir. Bir dizi valf konumlandırıcı teknolojisine uyacak şekilde hem akım hem de voltaj mod çıkışlarını destekler.

Çekirdek Destekleme Modülleri

G/Ç Paket Taşıyıcı: IS42XPSCAH1B Güç/Taşıyıcı Montajı (24 V DC ve IONET bağlantıları sağlar)

Denetleyici Modülü: Mark VIE CPU (örn., IS200TPROH1C) Türbin Valisi ve Valf Kontrol Algoritmalarını barındıran

Geri bildirim paketleri: Process-değişken izleme için RTD ve Thermocouple giriş kartları (örn. IS220PRTDH1A, IS230STTCH2A)

Bu yapılandırma GE IS215UCVDH7AM ile arayüz oluşturur.

Uzatma bileşenleri

Takılabilir terminal blokları: yanlış yerleştirilmeyi önlemek için anahtarlanmış 16 yönlü vida kelepçe blokları; sinyal bütünlüğü için kalkan sonlandırma gönderileri

Din-Ray ve Panel-Montaj Kitleri: OEM veya Retrofit kurulumları için adaptör klipsleri ve açı parantezleri

Koruyucu Aksesuarlar: Uzun valf kabloları üzerinde EMI/RFI supresyonu için kablo kalkan kelepçeleri ve ferrit çekirdekler

Kalibrasyon Armatürleri: Sıfır/Açıklık Kurulumu ve Valf Konumu Geri Bildirim Ayarı için Döngü Kalibratörleri

Tüm aksesuarlar GE IS215UCVDH7AM için geçerlidir.

Yazılım Desteği

Yapılandırma ve Kalibrasyon:

Çıkış modu (akım/voltaj), aralık ve filtre ayarları GE Toolboxst ™ şablonları aracılığıyla tanımlanan

Ölü bant için on-line kalibrasyon sihirbazı ve kanal başına kazanç ayarlamaları

Teşhis ve İzleme:

HMI, OPCA etiketleri ve Denetleyici Diyagnostik Ekranları aracılığıyla erişilebilen gerçek zamanlı yük, açık döngü ve kısa devre bayrakları

Valf konumu sapmaları ve sürücü sinyal anomalileri için olay günlüğü

Ürün Yazılımı Güncellemeleri: Mark VIE Sistem sürümlerinin bir parçası olarak teslim edilir; ToolboxSt ™ veya USB arayüzü aracılığıyla uygulanır

Dokümantasyon: GE Mark VIE/VIES G/Ç Kurulum Kılavuzu ve Kontrol Valf Drive Modülü Referans Kılavuzunda detaylandırılmıştır

Yazılım Fonksiyonları GE IS215UCVDH7AM yapılandırın.
