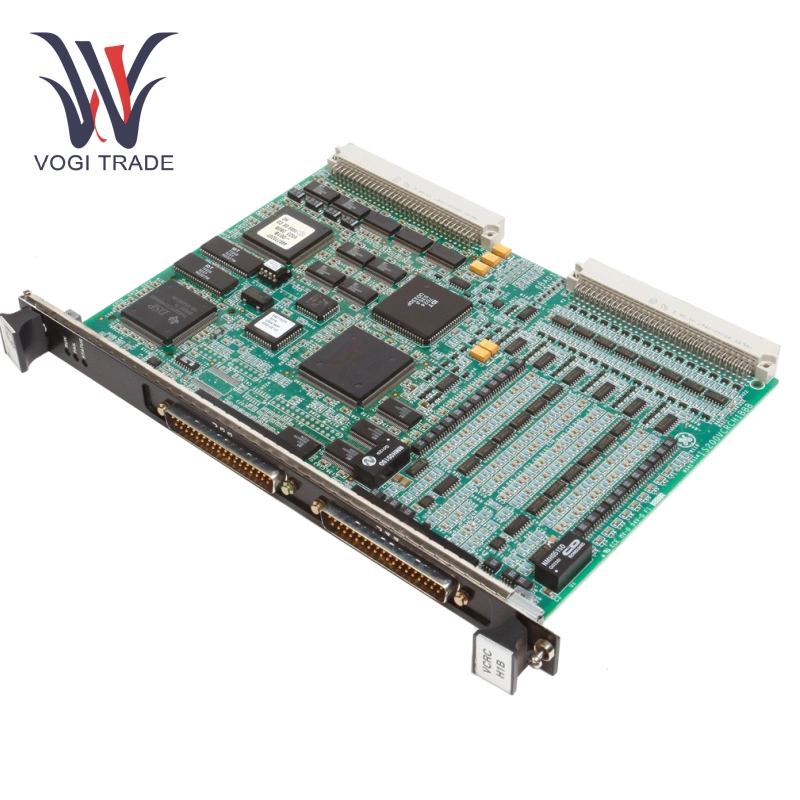

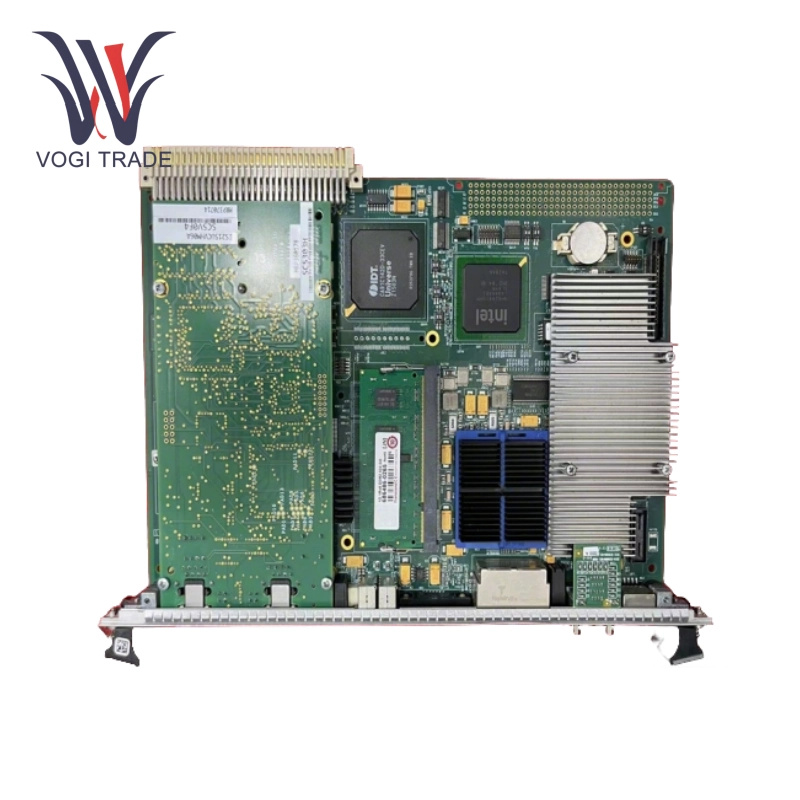

GE IS215UCCAM03A

Teknik parametreler

İşlemci: Intel Pentium M 1.6 GHz işlemci ile donatılmıştır (bazı sürümler Intel Celeron 650 MHz'dir).

Bellek: Entegre 256 MB DRAM ve 128 MB flaş bellek.

Ethernet: 10baset/100basetx'i destekler, HMI, diğer denetleyiciler ve G/Ç ağları ile iletişim için Birim Veri Otoyolu (UDH) bağlantısı sağlar.

ISBUS Arayüzü: Çift kanallı destek, her bağlantı noktası 64 iletişim görevini yönetebilir ve 224 durum bitini (I/M/T alanı) ve 128 kontrol bitini (q/m/t alanı) tahsis edebilir.

RS-232C bağlantı noktası: Ekipman hata ayıklama ve yapılandırma için kullanılır.

Sıcaklık aralığı: -40 ° C ila +85 ° C.

Genişletilebilirlik: GE IS215UCCAM03A, PCI Ara Kartı (PMC) yuvasını, genişletilebilir fonksiyon modüllerini, dahi veri yolu modülüyle uyumlu ve çok cihazlı işbirlikçi kontrolü gerçekleştirir.

Kurulum ve Operasyon İlkesi

Fiziksel kurulum: Standart CPCI mimarisi kabul edilir ve CPCI rafının yuvasına (ana denetleyici yuvası) eklenmesi gerekir.

Güç Yönetimi: Hot-SWAP değişimini destekleyen çift güç kaynağı gereksiz tasarım ile donatılmıştır; Kurulum sırasında, gerçek zamanlı saati korumak için CMOS pilinin bir jumper aracılığıyla bağlanması gerekir.

Sistem Başlangıç: Kontrol yazılımını, buhar türbinleri ve gaz türbinleri gibi çeşitli endüstriyel senaryolar için özelleştirilmiş uygulamaları destekleyerek QNX nötrino gerçek zamanlı işletim sistemine göre yükleyin.

Ağ Yapılandırması: Ana bilgisayarla veri etkileşimini gerçekleştirmek için UDH'yi Ethernet üzerinden bağlayın (ToolboxST yazılımı gibi); G/Ç ağı RS-485 veya ISBUS protokolü kullanır.

Karşı Mücadele Önlemleri: Yazılım seviyesi filtreleme algoritmalarını ve fazlalık kontrollerini entegre eder ve elektromanyetik parazitin etkisini azaltmak için donanım tasarımı ile işbirliği yapar.

Çekirdek işlevler

Çoklu görev: GE IS215UCCAM03A, 64 paralel iletişim görevini destekler, her bir görev bağımsız olarak kaynak tahsis eder, yüksek koncur birimi endüstriyel kontrol senaryolarına uygundur.

Gerçek zamanlı izleme: 224 durum biti üzerinden modül ve iletişim durumunun gerçek zamanlı geri bildirimi ve sistem yanıt hızını sağlamak için 128 kontrol bitini kullanarak çıkış talimatlarının yürütülmesi.

Esnek Genişleme: Entegre 2 PMC yuvaları, analog giriş/çıkış, dijital G/Ç ve diğer modülleri (GE IC670 serisi gibi) genişletebilir.

Yüksek Güvenilirlik Tasarımı: Uluslararası güvenlik standartlarına uygun olarak UL ve CE sertifikalı; Program kilitlenmesini önlemek için yerleşik bekçi zamanlayıcısı (WatchDog zamanlayıcısı).
