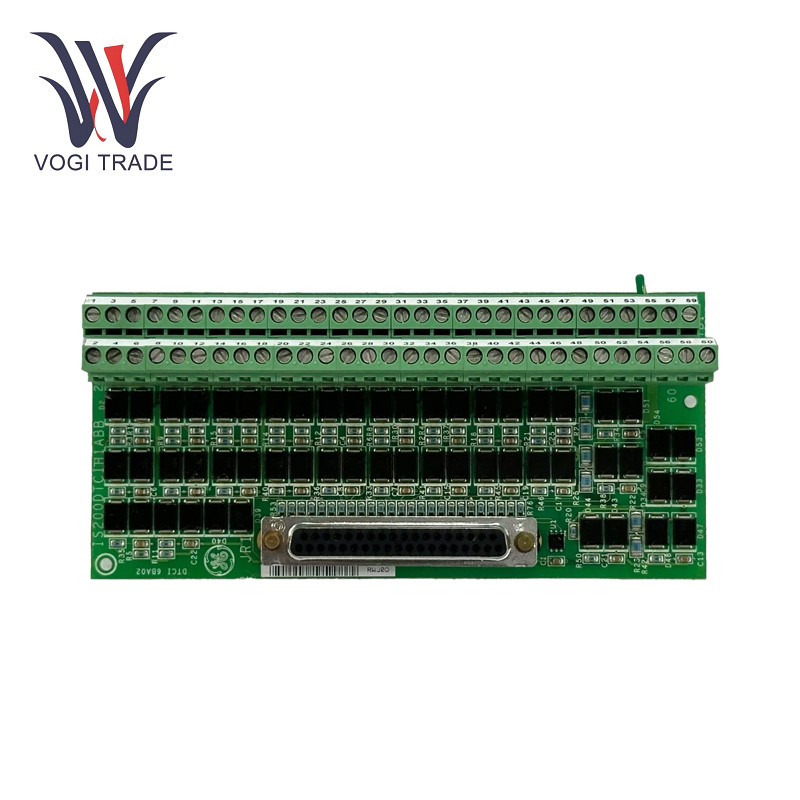

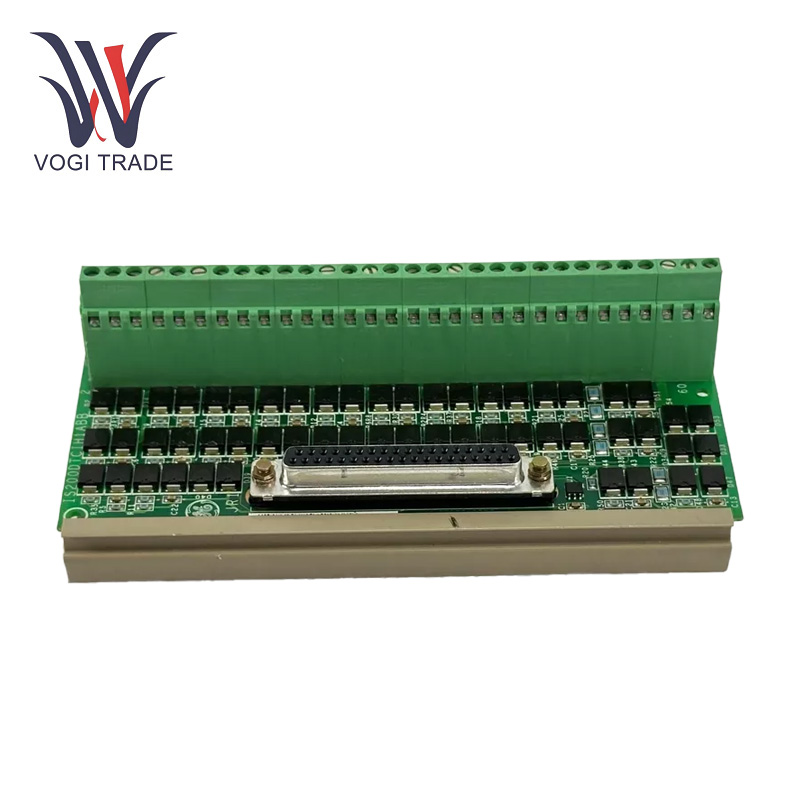

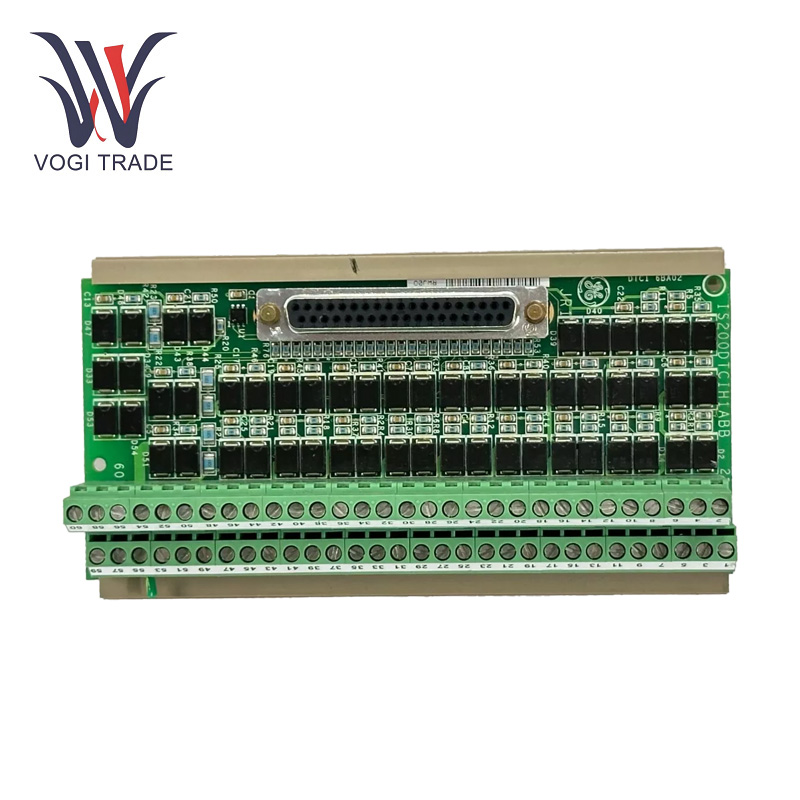

GE IS210DTTCH1A

Çalışma parametreleri

Giriş Voltajı:24V DC

Çalışma sıcaklığı aralığı:-40 ° C ila +70 ° C

Depolama Sıcaklığı Aralığı:-40 ° C ila +85 ° C

Nem:% 5 ila% 95

Termokupl girişleri:Kurul, çeşitli sıcaklık ölçüm ihtiyaçları için çeşitli termokupl tiplerini barındıran 12 termokupl girişini desteklemektedir.

Sinyal Koşullandırma:Entegre sinyal koşullandırması, gürültü ve paraziti en aza indirerek doğru sıcaklık okumaları sağlar.

Soğuk kavşak telafisi:Kurul, değişen çevre koşullarında ölçüm doğruluğunu korumak için soğuk kavşak referans özelliklerine sahiptir.

Ürün Özellikleri

Terminal kartı işlevi:Temas。 için ana terminal kartı montajı ve farklı alan tabanlı cihazların sensörlerden kontrol sistemine iletişim kurması için bir arayüz görevi görür.

Sinyal koşullandırma ve iletim:GE IS210DTTCH1A Giriş sinyallerinin sinyal koşullandırmasını yapar.

Sıcaklık Veri Alımı:GE IS210DTTCH1A'nın birincil işlevi, bağlı termokupllardan sıcaklık verileri elde etmek ve bu bilgileri izleme ve analiz için kontrol sistemine iletmektir.

Veri İşleme:Termokupllar tarafından üretilen verilerin yeterli işlemeye ihtiyacı vardır, bu nedenle kartın verilerin yararlı olmasını sağlamak için sinyal koşullandırma, doğrusallaştırma ve diğer teknikler içerebilir.

Kurulum

Montaj işlemi:DIN rayının kontrol dolabına iyi kurulduğundan emin olun. GE IS210DTTCH1A artık bir din rayına kolayca monte edilebilir. İstiflenebilir tasarımı nedeniyle aynı DIN rayına birden fazla tahta yerleştirilebilir.

Topraklama:Parça numarası, kartın zemin bağlantısı için iki SCOM vida bağlantısı kullandığını gösterir. Bunlar kurulumda uygun şekilde bağlanmalıdır. Zemin bağlantıları elektrik gürültüsünü en aza indirmeye ve kart işlevlerini güvenli bir şekilde garanti etmeye yardımcı olur. İyi zemin yolunu onaylamak için SCOM vidalarını çok sıkı vidaladığınızdan emin olun.

VTC'ye bağlanmaC:GE IS210DTTCH1A'yı VTCC Thermocoupler işleme kartına bağlamak için tek bir standart 37 - pin kablo konnektörü kullanın. Sinyal kaybına veya aralıklı çalışmaya yol açabilecek gevşek bağlantıları önlemek için konektörün tamamen yerleştirildiğinden ve yerine kilitlendiğinden emin olun.

Uygulama aralığı

Gaz türbinleri:Gaz türbini enerji santrallerini analiz eden GE IS210DTTCH1A, gaz türbininin çeşitli kısımlarının sıcaklığını izlemek için dağıtılır. Termokuplları girişlerine ekleyerek kontrol sistemine gerçek zaman sıcaklığı verileri sağlamak için arayüzlenebilir. Bu veriler, yakıtın verimli bir şekilde yakılması ve arıza durumunda kritik bileşenlerin ısıtılmasını önlemek için kullanıldığı için gaz türbininin çalışmasının geliştirilmesine yardımcı olur.

Buhar türbinleri:Buhar türbini bazlı enerji üretim alanında, tahta türbin döngüsünün farklı aşamalarında buhar sıcaklığını izlemek için entegre edilebilir. Bunu yapmak, buhar türbininin çalışmasını etkili bir şekilde tutar ve elektrik santrali güvenli koşullar altında çalışır.

Metal İşleme: Metal eritme ve dövme işlemlerinde sıcaklığı kontrol etmek önemlidir. GE IS210DTTCH1A, sıcaklık için bir fırını veya metal bir iş parçasını izlemek için kullanılır. Bu hassasiyet, ısıtma ve soğutma işlemini tam olarak kontrol etmeyi mümkün kılar ve yüksek kaliteli metal ürünlere yol açar.

Kimyasal İşleme:Kurul, reaksiyonların genellikle belirli sıcaklıklarda gerçekleştiği kimyasal bitkilerdeki reaksiyon damarlarının sıcaklığını izlemek ve kontrol etmek için kullanılabilir. Bu aynı zamanda kimyasal reaksiyonların istendiği gibi gerçekleşmesini sağlar, bu da istenmeyen yan reaksiyonların meydana gelme şansını sınırlarken ürün verimini en üst düzeye çıkarır.

Sorun giderme

Yanlış sıcaklık okumaları:Hatalı termokupl bağlantıları, yanlış termokupl tipi konfigürasyon veya çevresel parazit.

Düzeltmek:Tüm termokupl bağlantılarının uygun şekilde sabitlenip sabitlenmediğini kontrol edin, sistem yapılandırmasında doğru termokupl tipinin seçildiğini onaylayın ve harici elektrik gürültüsünü veya okumaları etkileyebilecek çevresel faktörleri izleyin.

Sinyal kaybı:Termokupl kablolarını süreklilik ve bütünlük açısından inceleyin; 37 pimli kablonun güvenli bir şekilde bağlandığından ve hasarsız olduğundan emin olun.
