GE IS200WREAH1ACB

Ürüne Genel Bakış

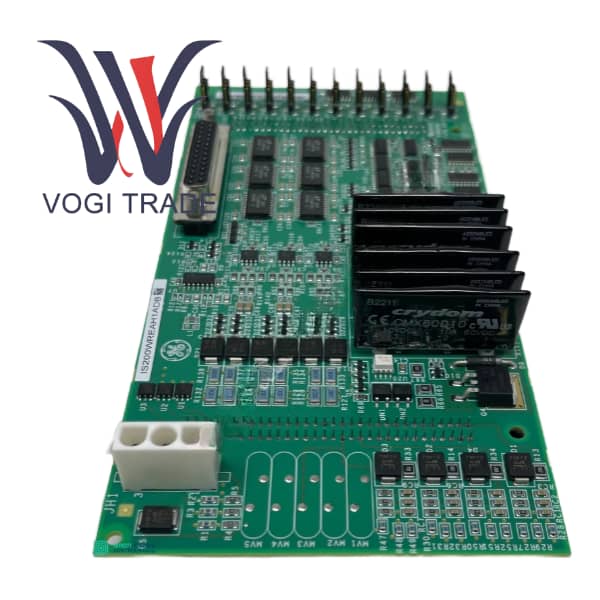

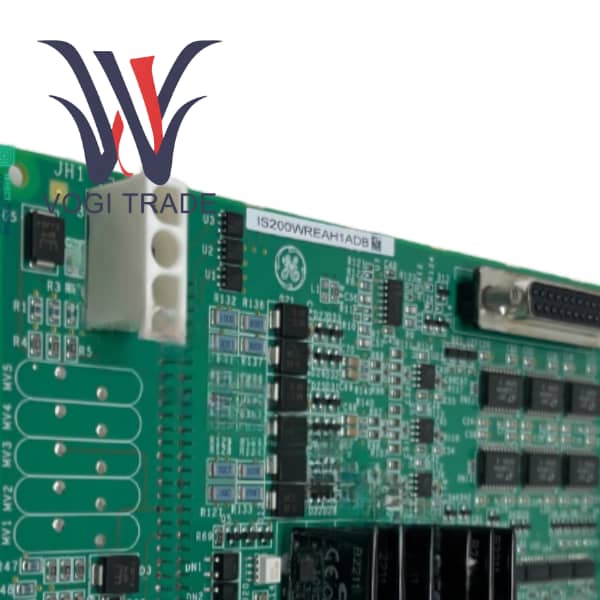

IS200WREAH1ACB, GE Energy tarafından Mark VIe gaz/türbin buhar türbini kontrol sistemi için tasarlanmış bir Türbin Acil Durum Açma Arayüzü Kartıdır.

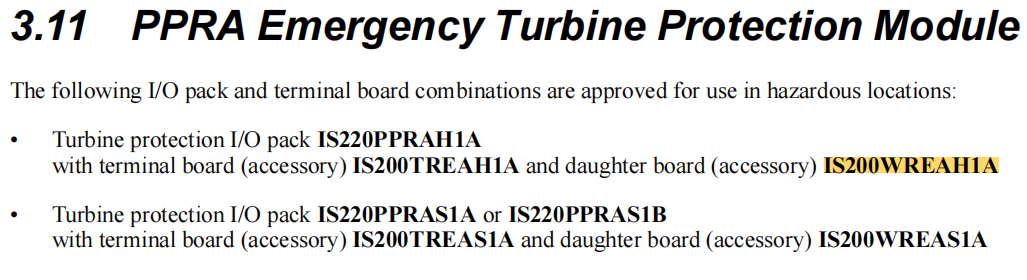

Bu, PPRA muhafazasına takılan bir alt kart kartıdır. Genellikle ana işlemci kartı TREA ile birlikte ortak kart kartı olarak kullanılır.

Mark VIe'nin TMR veya Dual mimarisinde, WREA devre kartı, sahadan gelen kablolu açma sinyallerinin işlenmesinden ve yakıt beslemesini kesmek için doğrudan açma rölesini sürmekten sorumludur ve ünitenin güvenliğini korumak için son savunma hattı olarak hizmet eder.

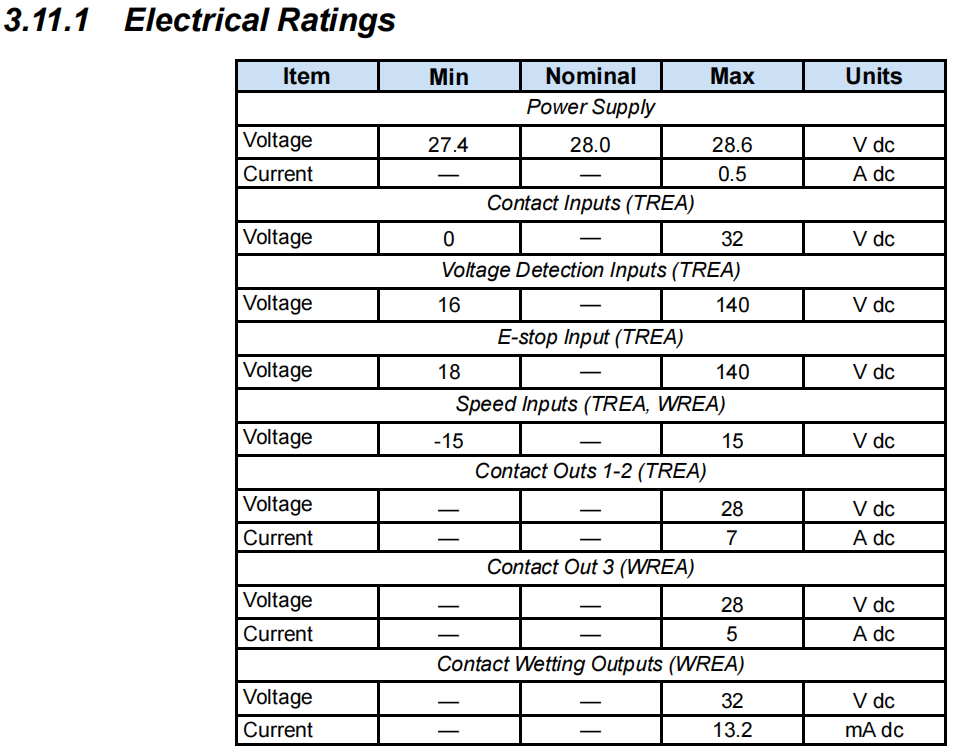

Ürün Fonksiyon Özellikleri

IS200WREAH1ACB kart kartı, sahadan "kuru kontak" veya "ıslak kontak" sinyallerini almak üzere özel olarak tasarlanmıştır. Tehlikeli bir sinyal tespit edildiğinde, yakıt kesme vanasına giden güç beslemesi derhal fiziksel olarak kesilecek ve acil kapatma işlemi gerçekleştirilecektir.

Endüstriyel sınıf bileşenler kullanır ve anti-elektromanyetik girişim özelliklerine sahiptir; yüksek türbin titreşimi ve yüksek elektromanyetik gürültü içeren ortamlarda kararlı çalışmayı sağlar.

Kart kartında genellikle güç durumunu, çalışma durumunu ve belirli açma girişi durum algılamasını görüntülemek için LED göstergeleri bulunur.

PPRA modülünün bir parçası olarak WREA ve TREA'nın birleşimi, işlemci ile arayüzün ayrılmasını sağlayarak bakım ve değiştirmeyi kolaylaştırır.

Tasarım arıza güvenliği ilkesini takip etmektedir. Kart kartının gücü kesildiğinde veya arızalandığında genellikle tehlikenin oluşmasını önlemek için bir güvenlik mekanizmasını tetikler.

Gerçek kullanım durumu

Kombine çevrim enerji santralinde kriz

Geceleri santralin yükü düşüktü ve üniteler düşük hızda dönme dişlisi durumundaydı. Aniden, yağlama sistemindeki bir arıza nedeniyle türbin yatağının sıcaklık sensörü, sıcaklığın 0,5 saniye içinde 120°C'ye yükseldiğini gösterdi. Mark VIe kabininin PPRA modülüne takılan IS200WREAH1A kart kartı. Sıcaklık anahtarı, kuru kontak sinyalini kapatarak ve bunu WREA kart kartının giriş kanalına ileterek harekete geçti. WREA, sinyali TREA işlemcisine iletti. TREA mantığı bunu acil kapatma olarak değerlendirdi ve hemen WREA'ya bir eylem komutu gönderdi. WREA kartının içindeki röle devreye girerek yakıt kesme valfinin elektromanyetik bobinine giden gücü kesti. Ünite 2 saniye içinde güvenli bir şekilde kapanarak rulman yanması ve rotor bükülmesi gibi büyük ekipman kazalarının önüne geçilir.

Kurulum Kılavuzu

Uyarı! Kurulumdan önce gücü kapattığınızdan veya çalışırken değiştirmenin desteklendiğinden emin olun. HazLoc'a kurulum yaparken patlamaya karşı koruma düzenlemelerine uyun.

Adımlar

Anti-statik bir bilek kayışı takın.

Kart kartını PPRA kasasının raylarıyla hizalayın ve konektörler tamamen yerine oturana kadar yavaşça itin.

Kart kartı ile Arka Panel arasında iyi bir temas sağlamak için kart kartının her iki ucundaki Ejektörleri sıkın.

Sahadaki sinyal hatlarını WREA kart kartının ilgili terminal bloklarına bağlayın.

Gücü açtıktan sonra kart kartındaki LED göstergelerini izleyin. PWR sürekli yeşil ışıkta yanmalı, OK yeşil yanıp sönen ışıkta olmalı ve TRIP kapalı olmalıdır.
