GE IS200WNPSH1AAA

ÜrünGenel Bakışw

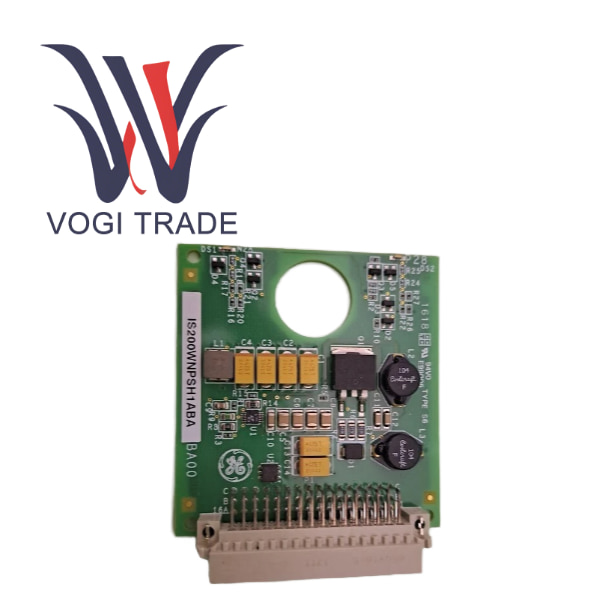

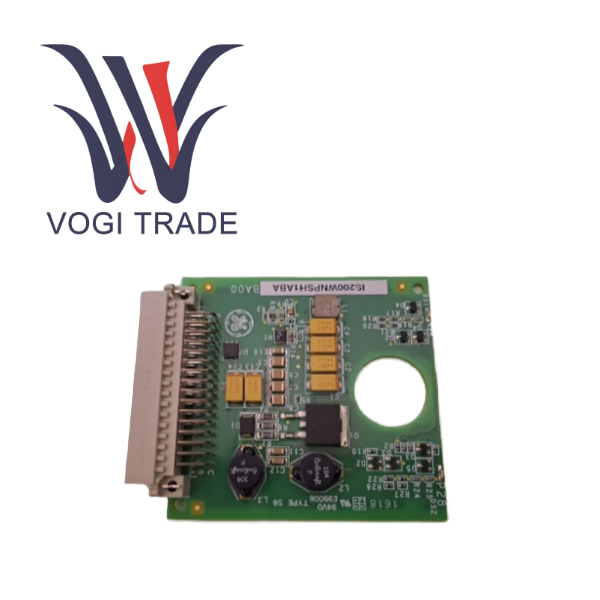

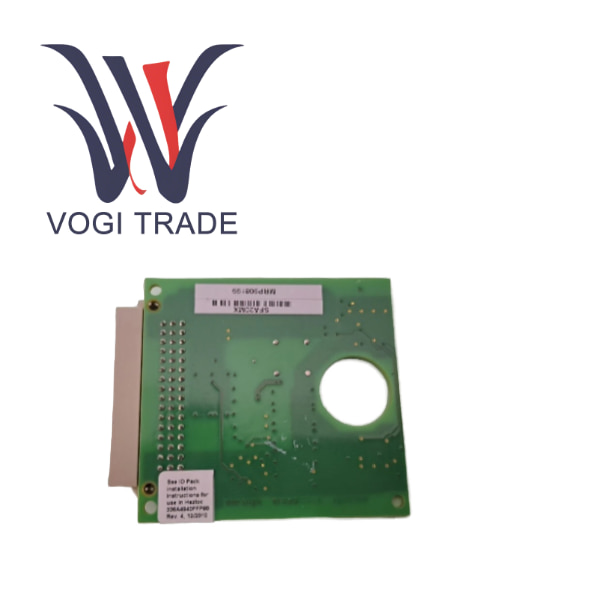

GE IS200WNPSH1AAA, General Electric tarafından Mark VIe ve Mark VIeS türbinleri ve proses kontrol sistemleri için tasarlanmış, özel, son derece güvenilir bir ağ arayüzü ve güç yönetimi modülüdür. Resmi adı "İş İstasyonu Ağ Gücü ve Durumu"dur.

Bu modül, saha ekipmanına yakın I/O paketlerine kurulmaz, ancak özellikle Mark VIe İş İstasyonlarının yerel kabinlerine veya güvenli alanda bulunan mühendis istasyonlarına yerleştirilir. Temel misyonu, operatör istasyonuna bağlı kritik ağ cihazlarına kontrollü doğru akım gücü sağlamak ve tüm operatör istasyonu ağ bağlantısının sağlık durumunu gerçek zamanlı olarak izlemektir.

Mark VIe sisteminin insan-makine etkileşimi (HMI) ve mühendislik bakım fonksiyonlarının temel taşı olan WNPS kartı, operatörlerin ve mühendislerin kontrol sistemine sürekli ve güvenilir bir şekilde erişebilmesini sağlar. İşletim sistemi ve üst düzey yazılımdan bağımsız olarak donanım düzeyinde ağ durumu göstergeleri sağlar ve arızalar tespit edildiğinde kablolu alarmları tetikler, böylece fabrikanın güvenli çalışmasını ve verimli bakımını sağlar.

Ürün Fonksiyon Özellikleri

Operatör istasyonu ağının yüksek kullanılabilirliğinin sağlanması

Çift yedekli güç girişi ve kesintisiz anahtarlama işlevleri, operatör istasyonunun sürekli çevrimiçi çalışmasının ön koşulu olan kritik Ethernet anahtarı için kesintisiz güç kaynağı sağlar.

Donanım düzeyinde ağ sağlığı koruyucusu

WNPS kartı, işletim sisteminden ve üst düzey yazılımlardan bağımsız bir ağ durumu izleme mekanizması sağlar. Operatör istasyonunun Windows sistemi çökse, ağ kartı sürücüsü arızalansa veya HMI yazılımı yanıt vermese bile WNPS, kuru kontak çıkışı aracılığıyla temeldeki fiziksel ağın bağlantısını doğru bir şekilde yansıtabilir.

Alarmları ve teşhisleri basitleştirme

Kuru kontak çıkışı doğrudan fabrikanın Ana Alarm Uyarı Cihazına veya daha yüksek seviyeli bir izleme sistemine bağlanabilir. Operatör istasyonu ağı arızalandığında, kontrol odası derhal "XX operatör istasyonu ağ arızası"nı belirten genel bir donanım alarmı alacaktır.

Genel sistem güvenilirliğini artırma

Mark VIe'nin genel mimarisinde WNPS, operatör istasyonu tarafındaki güvenilirlik boşluğunu dolduruyor. IS200WNPSH1AAA, EPSM'yi G/Ç paketi tarafında tamamlar ve birlikte denetleyiciden, G/Ç'den operatör istasyonuna kadar uçtan uca, çok seviyeli bir ağ sağlığı izleme sistemi oluşturur.

Kolay bakım

Ön paneldeki net LED göstergeler, bakım personelinin IS200WNPSH1AAA'nın herhangi bir araca ihtiyaç duymadan bir güç sorunu mu yoksa bir ağ bağlantısı sorunu mu olduğunu hızlı bir şekilde belirlemesine olanak tanır ve sorun giderme süresini önemli ölçüde azaltır.

Avantaj ve dezavantajların karşılaştırılması
