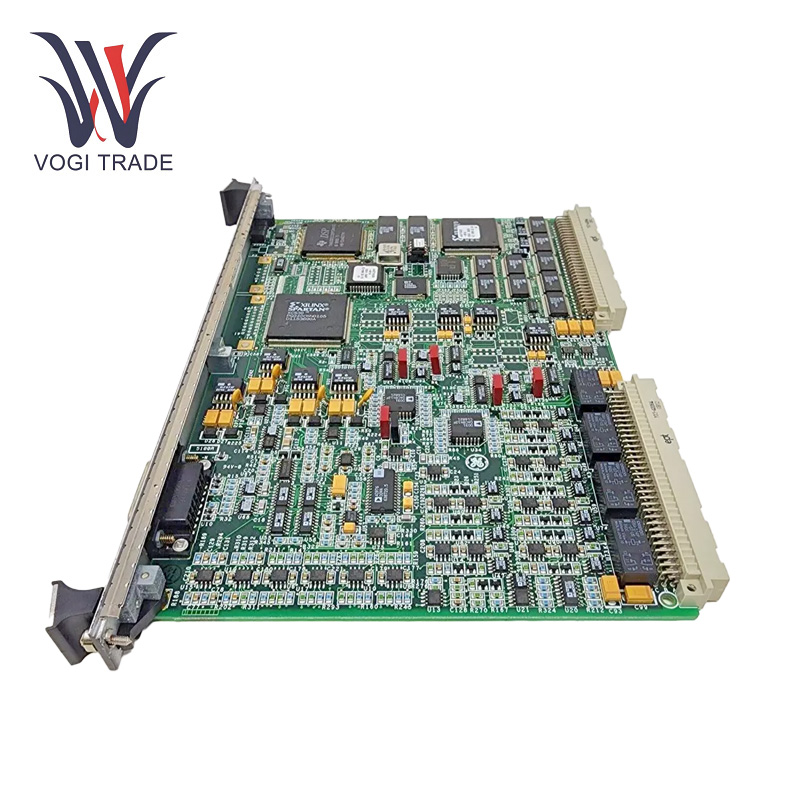

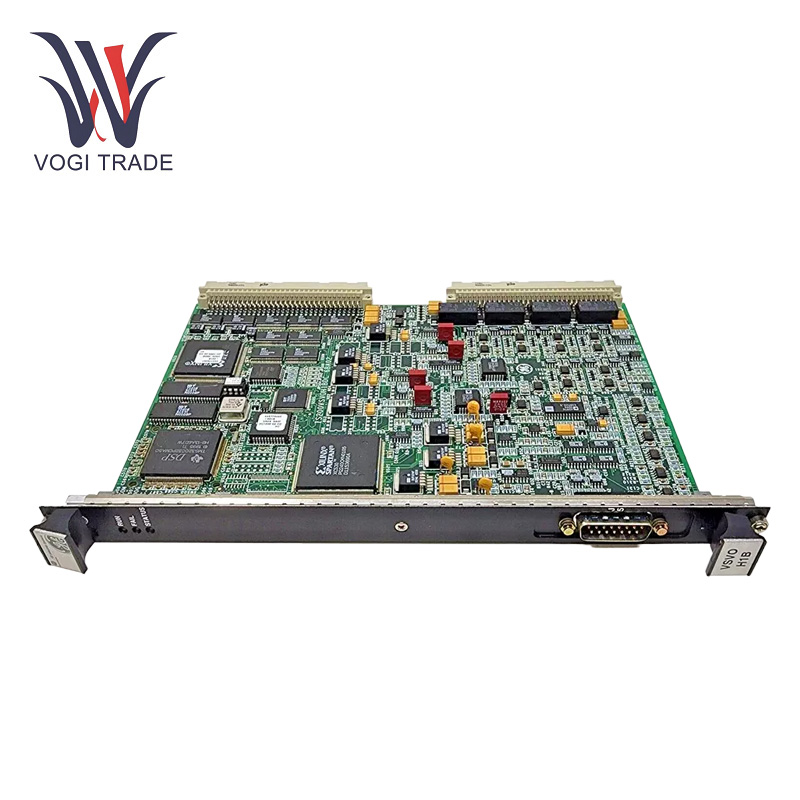

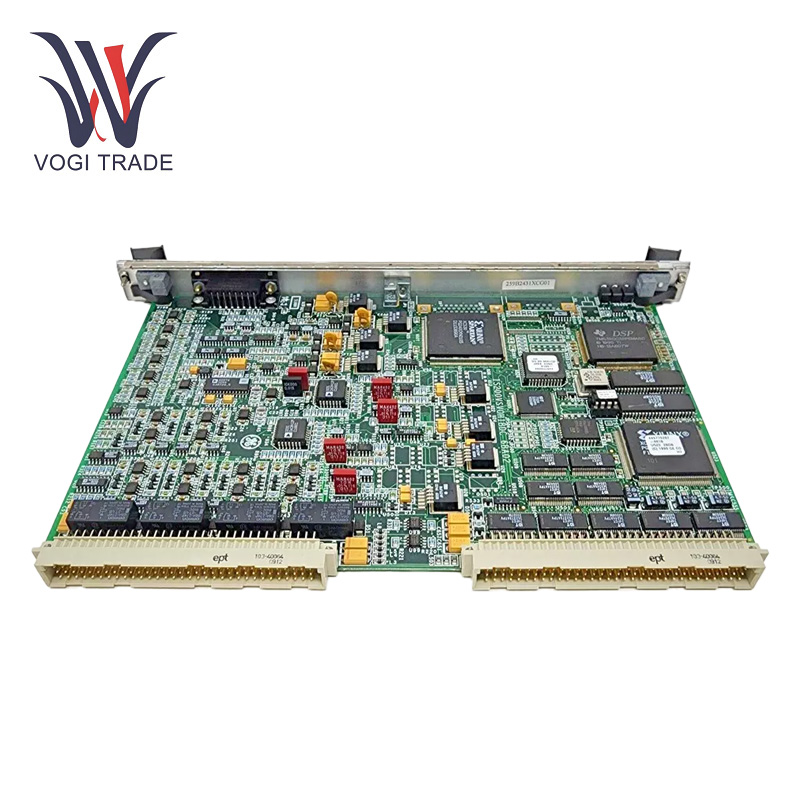

GE IS200VSVOH1B

İşlem parametreleri

Servo Kontrol Kanalları: Her biri buhar ve yakıt vanalarını kontrol etmek için çift yönlü akım çıkışları sağlayan dört elektro-hidrolik servo vanayı yönetir.

Pozisyon Geribildirimi: Doğru valf konumu geri bildirimi için Doğrusal Değişken Diferansiyel Transformatörleri (LVDT'ler) kullanır ve altı adede kadar LVDT girişini destekler.

LVDT uyarımı: LVDT'ler için 3.2 kHz sinüs dalgası uyarma voltajı üreterek hassas konum algılamasını sağlar.

Nabız hızı girişleri: Yakıt akış hızlarını ölçen uygulamalar için üç nabız hızı akışı girişi içerir.

Sıcaklık aralığı: -40 ° C ila +85 ° C.

Ürün özellikleri

Güç kaynağı ve dağıtım: GE IS200VSVOH1B esasen bir güç merkezidir. Gelen gücü analiz eder ve daha sonra düzenlenmiş bir şekilde farklı alt sistemlere dağıtır.

Sinyal şartlandırma ve dönüşüm: GE IS200VSVOH1B, sofistike sinyal koşullandırma özelliklerine sahiptir. Dijital denetleyiciler tarafından işlenebilmesi için sensörlerden analog sinyalleri dijitalleştirebilir. Başka bir işlev, dış devre empedans ihtiyaçlarını karşılamak için dış kaynaklardan gelen sinyalleri şekillendirmek, gürültü girişini azaltırken sinyal bütünlüğüne yardımcı olmaktır.

İletişim Arayüz Desteği: Temel gömülü denetleyici olarak bu bir SCU'dur, bir iletişim arayüzünü paylaşır Birden çok iletişim bağlantı noktalarını destekler. GE IS200VSVOH1b, muhtemelen diğer kontrol sistemleri ve uzaktan izleme istasyonları ile yüksek hızlı iletişim için bir Ethernet bağlantı noktasına sahiptir. Ayrıca, eski cihazlarla uyumluluk ve gürültülü endüstriyel yerlerde performans sağlayan Rs 232 ve Rs 485 gibi seri arayüzlere sahiptir. İletişim protokollerini kullanan bu arayüzler, birden fazla tür endüstriyel otomasyon kurulumuna uyum sağlamaya yardımcı olur.

Kurulum

Takılmak: GE IS200VSVOH1B, VME rafının herhangi bir yuvasına girer ve üst ve alt kollar kenar konektörlerine gerginlik alır.

Güvence altına alma: Tahtayı sabitlemek için ön panelin üst ve altındaki esir vidaları sıkın.

Bağlantı: Sinyal arayüzü, ön paneldeki J5 konnektörüne ve VME arka planındaki J3/J4 konektörlerine bağlı kabloları kullanmalıdır.

Güçlendirmek: Kurulumdan sonra VME rafını güçlendirin, ön panel LED'lerini izleyin ve teşhis endikasyonlarını kontrol edin.

Applasyon aralığı

Gaz ve buhar türbinleri:Türbin verimliliğini korumak için yakıt ve buhar vanalarını kontrol eder.

Güç Gen Bitkileri: İzin verilen enerji üretimi için türbin ayarlarını optimize eder.

Endüstriyel Süreç Kontrolü: Bu GE IS200VSVOH1B Makine Kontrolü, kritik endüstriyel süreçlerde sıvı akışının ve valf konumlandırmasının kesin düzenlenmesini gerektirir.

Sorun giderme

Görsel inceleme: Kurulu fiziksel hasar, gevşek bağlantılar veya aşırı ısınma belirtileri açısından inceleyin.

LED göstergeleri: Ön panel LED'lerinin çalıştığını kontrol edin Yeşil yanıp sönme normal çalışma anlamına gelir, Katı kırmızı bir arızayı gösterir ve durum turuncu yanıp sönme bir alarm koşulunu gösterir.

Sinyal doğrulama: LVDT geri bildirim sinyallerinin, servo akım çıkışlarının ve nabız hızı girişlerinin bütünlüğünü doğrulamak için teşhis araçlarını kullanın.

Yapılandırmayı Kontrol Etme: Jumper ayarlarının ve jumper konfigürasyonlarının sistemin ve uygulamanın gereksinimlerine karşılık geldiğini kontrol edin

Çevre koşulları: Performansı etkilemekten kaçınmak için çalışma ortamı belirtilen sıcaklık ve nem aralıklarına uymalıdır.
